Redimensionar modelo

Selecione o modelo antes de aplicar a função.

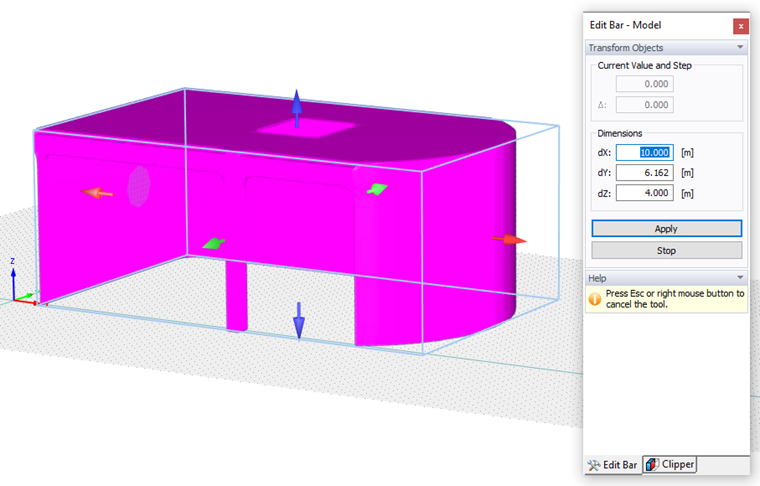

Opções para redimensionar as dimensões no painel e na janela de trabalho

Pode alterar as Dimensões do modelo numericamente, introduzindo os valores nas caixas de texto ou graficamente, utilizando as setas apresentadas em volta do modelo. Os parâmetros dos deslocamentos (dX, dY, dZ) referem-se aos eixos do túnel de vento: dX é o eixo na direção do vento, dY o transversal, enquanto dZ representa o eixo vertical. Se as dimensões forem introduzidas manualmente, o centro de gravidade é retido ao redimensionar.

Em alternativa, pode redimensionar o modelo na janela de trabalho, selecionando uma das setas e deslocando-a. O parâmetro correspondente é apresentado nas caixas de diálogo "Valor atual" e "Passos". Aqui também pode definir o intervalo Δ para o modelo ajustar quando desloca o cursor. Para desativar a ferramenta gráfica, clique no espaço vazio da janela de trabalho.

Clique para verificar no gráfico se definiu os parâmetros corretos. Depois, utilize para sair da função.
