A função "Cortar modelo" permite-lhe cortar partes do modelo.

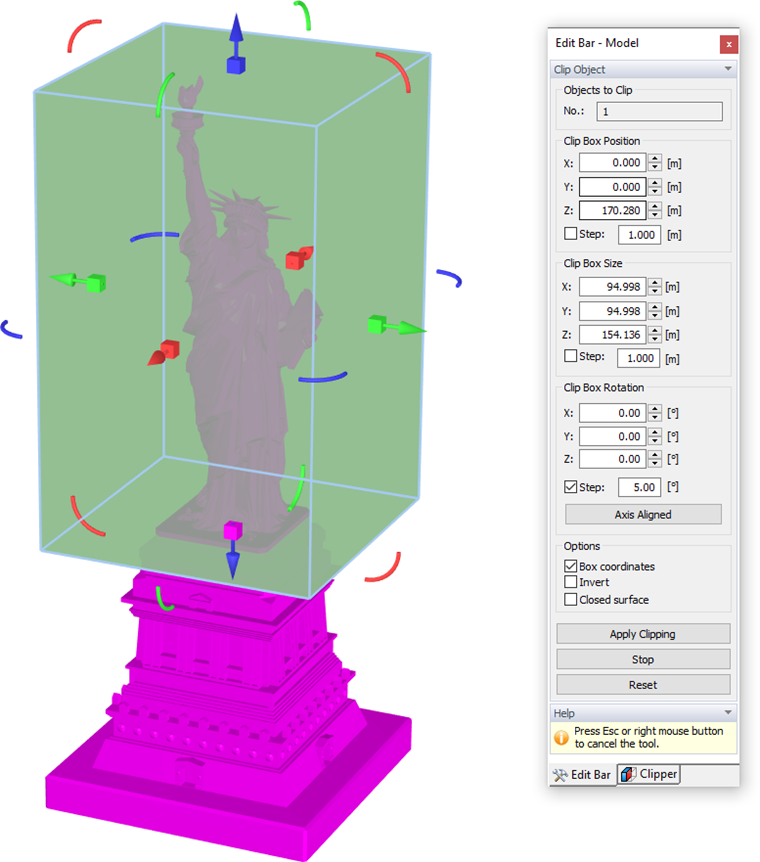

Quando ativa a função, o modelo é colocado numa caixa 3D cujos lados podem ser ajustados pelas ferramentas de setas. As funções correspondem às utilizadas para ajustar o túnel de vento (ver Capítulo Túnel de vento). As "Coordenadas de caixa" apresentadas no painel permitem controlar o tamanho em detalhe.
Clique no botão
botão para cortar todas as partes do modelo que não estão contidas na caixa. Para cortar partes dentro da caixa, no entanto, ative a opção "Inverter" antes de recortar.
Dividir modelo
Esta função permite a divisão inteligente do modelo em várias partes e é muito útil, por exemplo, para separar uma parte do modelo destinada ao cálculo detalhado com maior precisão e densidade de malha.

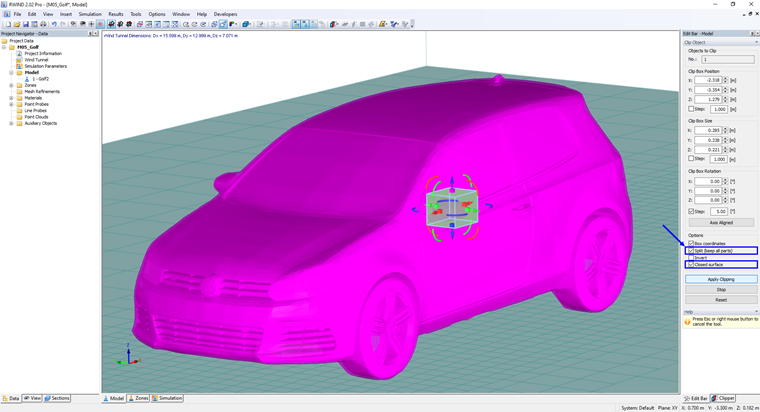

Para aplicar o Dividir modelo, selecione a função "Recortar modelo" na "Barra de edição" e marque as caixas de seleção, ver Dividir modelo.
Depois, clique no

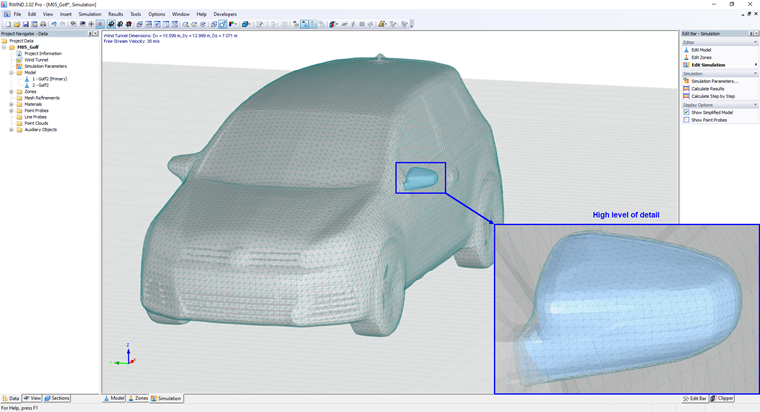

para dividir o modelo em duas partes e ser possível, por exemplo, aumentar o "Nível de detalhe" do modelo, ver a figura abaixo.
