O RWIND 3 é uma ferramenta excelente para a criação de cargas induzidas pelo vento em estruturas gerais. RWIND 3 is a separate program that is used externally to determine load cases and wind loads for RFEM 6 and RSTAB 9 models. No RFEM, o modelo pode ser constituído por vigas, superfícies e/ou sólidos em qualquer composição. Para modelos no RSTAB, podem ser criadas cargas para modelos que se adaptam totalmente ao sistema estrutural, tais como torres trianguladas ou vigas contraventadas sem revestimento. O RWIND utiliza um modelo numérico CFD (Computational Fluid Dynamics) para aplicar uma simulação da mecânica dos fluidos do escoamento em torno de objectos num túnel de vento. Como resultado do processo de simulação, são criadas cargas de vento específicas para o RFEM ou o RSTAB.
Para a simulação é utilizada uma malha 3D de volumes finitos. O RWIND gera uma malha automática, enquanto a densidade geral da malha, bem como o refinamento da malha local na proximidade do modelo, podem ser facilmente definidos com apenas alguns parâmetros. Para o cálculo do fluxo de ar e da pressão de superfície no modelo, é aplicado um solucionador numérico de volume finito para fluxos turbulentos incompressíveis. Os resultados são depois extrapolados no modelo. O RWIND está concebido de maneira a funcionar com vários solucionadores numéricos. Atualmente, recomendamos a utilização do pacote de software OpenFOAM® que, de acordo com os nossos testes, dá resultados muito bons e é uma ferramenta muito utilizada para simulações CFD. Estão em desenvolvimento solucionadores numéricos alternativos.
RWIND 3 è in grado di leggere la topologia dai modelli RFEM 6 e RSTAB 9 e dai file *.stl, *.ifc, *.obj e *.vtp (l'importazione dei file *.stp e *.igs è in preparazione). As pequenas correções do modelo, que podem ser necessárias para cantos ou ligações, são aplicadas automaticamente. The data relevant to the loading can be defined either in RWIND 3 or in the RFEM 6 / RSTAB 9 load cases. A última opção é recomendada: Permite criar casos de carga para as direções do vento relevantes e aplicar perfis de vento de acordo com normas específicas. Os efeitos de turbulência podem ser introduzidos opcionalmente. As dimensões do túnel de vento são definidas em função do tamanho do modelo, mas podem ser alterados se necessário.

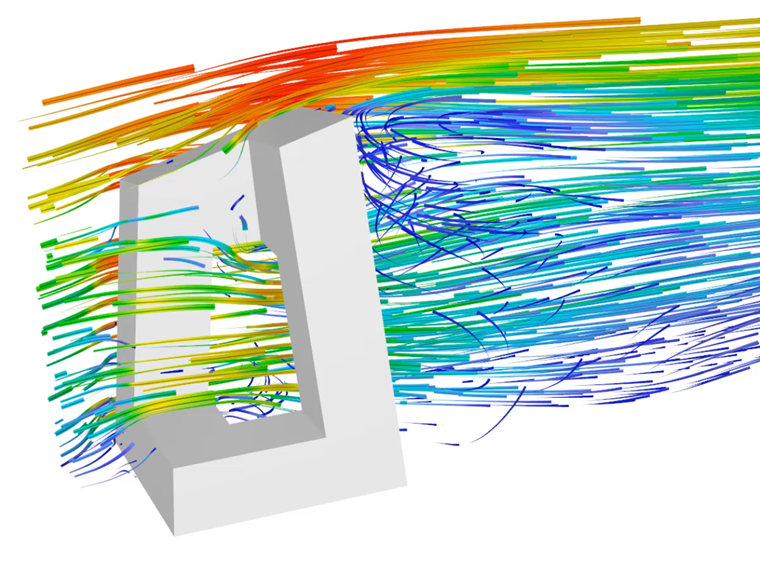

Os resultados da simulação incluem os campos de pressão e velocidade em torno do modelo, as linhas de fluxo, a pressão de superfície e as forças da barra. Estas representam os resultados de uma análise estacionária. Todos os resultados são ilustrados através de mapas de cores (isobandas) ou isolinhas no modelo, ou por planos slicer dentro do túnel de vento. As linhas de fluxo podem ser apresentadas numa vista animada, o que facilita a avaliação dos efeitos do fluxo laminar e turbulento. Como resultado essencial da simulação, são criadas cargas para o modelo RFEM/RSTAB. Estas são exportadas para os respetivos casos de carga, onde são aplicadas como cargas de nós de EF ou cargas de barras.
The common procedure for creating wind loads with RWIND 3 is as follows:
- Define the model data in RFEM 6 or RSTAB 9. Certifique-se de que o módulo 'Simulação de vento' está ativado na caixa de diálogo "Dados gerais".
- Open the "Load Cases & Combinations" dialog box. Defina os casos de carga para as direções do vento relevantes e atribua a cada um o tipo de análise "Simulação de vento".
- Defina a "Configuração da análise de simulação de vento" e o "Perfil de vento" para esses casos de carga.
- Use the "Calculate Wind Simulation" function to export the model data relating to one of the load cases to the RWIND 3 program.
- No RWIND, pode rever as configurações do túnel de vento, malha, simplificação do modelo etc. Ajuste os parâmetros, se necessário.
- Inicie o cálculo no RWIND.
- Verifique os resultados.
- Saia do RWIND e volte para o RFEM/RSTAB.
- Combinar os casos de carga de vento com outros casos de carga em combinações de carga e de resultados, se aplicável.
- Por fim, inicie o cálculo das deformações e dos esforços internos.
Apart from the interactive application with RFEM 6 or RSTAB 9, RWIND 3 can be used as a stand-alone program for universal CFD analyses. Basta importar o modelo que criou para a sua aplicação CAD e efetuar o dimensionamento no RWIND. Os campos de fluxo, as pressões de superfície, as forças de arrasto etc., podem ser utilizados para várias áreas de aplicação, tais como a análise de edifícios espaçados ou a simulação do conforto do vento para peões numa cidade.
We hope you will have a pleasant and successful time working with RWIND 3.
