Resultados nas camadas de tempo, camada de tempo principal

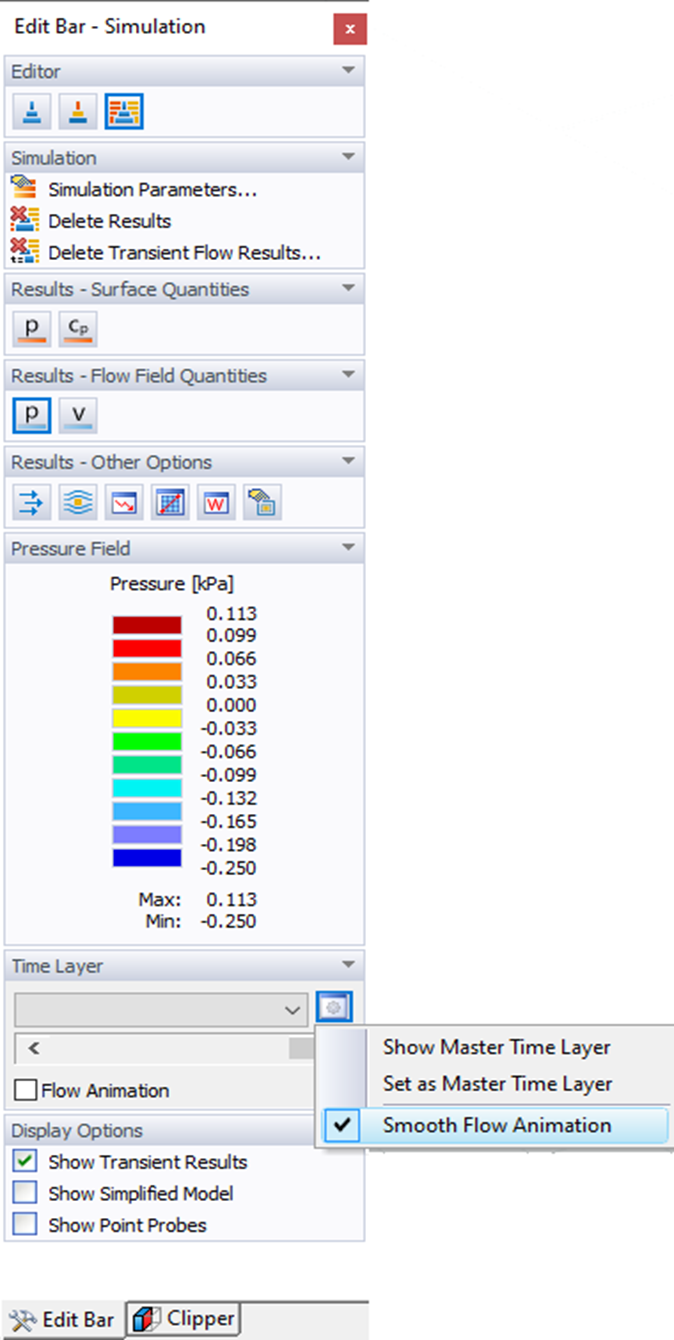

Os resultados do fluxo transitório podem ser apresentados da mesma forma que os resultados do fluxo estável, sendo que os resultados para uma determinada camada de tempo selecionada são apresentados. A camada de tempo atual pode ser selecionada na caixa de combinação ou utilizando a barra de deslocamento localizada na "Barra de edição". A "Camada de tempo principal", utilizada para exportar os resultados para o RFEM 6/RSTAB 9, está assinalada com o sufixo "Geral" na caixa de combinação e pode ser definida no menu de contexto através de um clique no botão Opções e comandos de camadas de tempo botão Ícone de opções e comandos da camada de tempo , localizado na "Barra de edição". Aqui também é possível iniciar a animação do fluxo, na qual as camadas de tempo exibidas são alteradas automaticamente. No modo de animação do fluxo, o fluxo pode ser suavizado através da interpolação linear entre dois níveis de tempo. Esta opção pode ser ativada/desativada através do comando "Análise de fluxo suave", disponível no menu de contexto após clicar no botão Ícone de opções e comandos da camada de tempo botão localizado na "Editar barra".
