Domínio reduzido

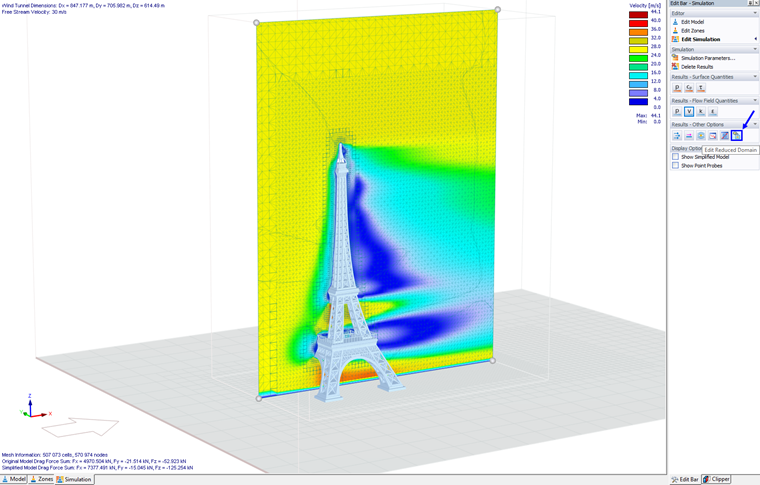

Para modelos de grandes dimensões, pode ser difícil avaliar graficamente os resultados associados a posições específicas. Com a opção "Mostrar domínio reduzido", pode visualizar os resultados de uma área limitada no túnel de vento. Ative esta função nas "Opções de visualização" do painel, onde também pode aceder às configurações.

Esta opção está disponível para todos os tipos de resultados exceto a pressão de superfície. Este pode ser utilizado para limitar a saída gráfica a partes relevantes do modelo.

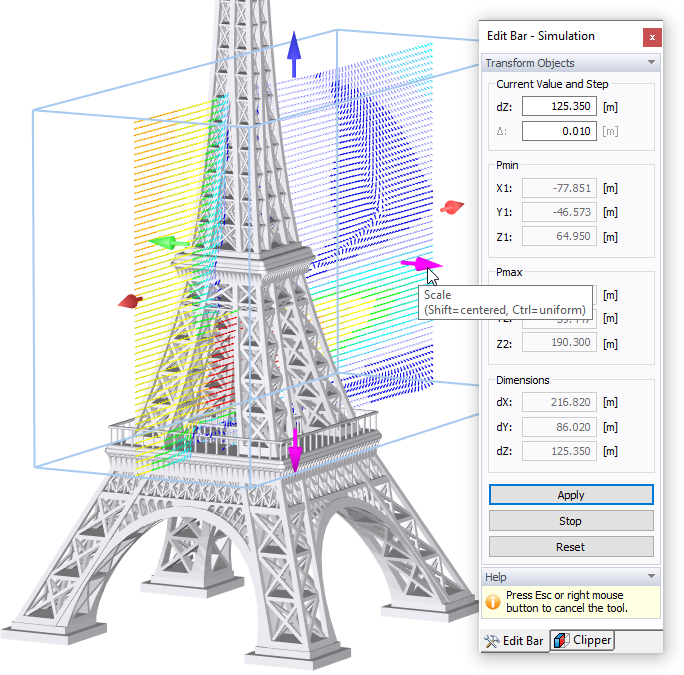

Para ajustar o tamanho da caixa de domínio reduzido, selecione a opção "Editar domínio reduzido", o Editar Domínio Reduzido botão na secção "Resultados" do painel. Em seguida, pode alterar as dimensões no painel que oferece as opções correspondentes. Como alternativa, pode redimensionar o domínio através das setas apresentadas na caixa do domínio. A funcionalidade corresponde às funcionalidades descritas no Capítulo Wind Tunnel: Mantendo premida a tecla "Shift" enquanto desloca uma seta, a caixa é alterada simetricamente na respetiva direção. Mantendo premida a tecla [Ctrl], pode ampliar ou reduzir a área de forma uniforme nas três direcções.
