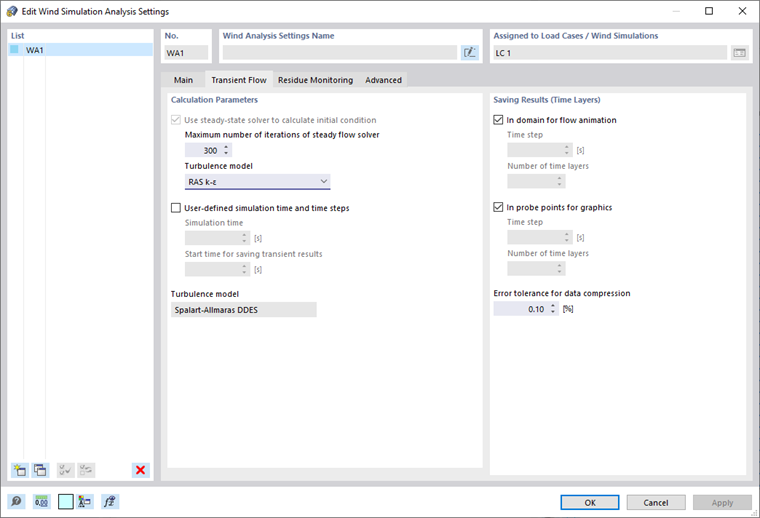

Este separador está disponível quando o tipo de simulação Fluxo transitório é selecionado no separador "Geral".
Parâmetros de cálculo
A opção "Utilizar solucionador de fluxo estável para calcular a condição inicial" está definida por defeito. A condição inicial será assim determinada pelo solucionador de estado estacionário. Também pode definir o "Número máximo de iterações" para este cálculo. Para o cálculo inicial do estado estacionário, pode escolher entre dois modelos de turbulência, RAS k-ε ou RAS k-ω. A primeira opção (RAS k-ε) é definida como pré-definida, ver Secção Nota sobre a turbulência para mais informação sobre os modelos de turbulência.
A opção "Tempo de simulação e passos temporais definidos pelo utilizador" está desativada por defeito, para que o processo de cálculo seja controlado automaticamente. Esta é a abordagem recomendada. Se ativar a caixa de seleção, pode definir individualmente o "Tempo de simulação" e o "Tempo de início para guardar resultados temporários". No entanto, é aconselhável apenas a utilizadores experientes que alterem as configurações conforme necessário. Tenha em atenção que ajustes inadequados podem fazer com que seja armazenada uma grande quantidade de dados no disco (dentensas ou centenas de GB). Isto pode atrasar significativamente o cálculo, bem como o trabalho subsequente com o programa.
O "Tempo de simulação" é o tempo real do fluxo de vento a ser calculado. O valor por defeito (dado pela configuração automática) corresponde a dez vezes o tempo necessário para o vento percorrer todo o comprimento do túnel com uma velocidade de entrada dada.
O "Tempo inicial para guardar resultados temporários" é o tempo a partir do qual os resultados temporários devem ser armazenados. Pode assim evitar que dados sejam guardados na fase inicial do cálculo em que a solução numérica ainda não tem os valores corretos.
O cálculo transitório permite a utilização de modelos de turbulência LES mais avançados. Até ao momento, apenas o modelo de turbulência "Spalart-Allmaras DDES" está disponível no RWIND. Para mais informação, ver Capítulo Turbulence .
Guardar resultados (camadas de tempo)
Esta área oferece algumas opções para guardar os resultados das animações e gráficos. A caixa de seleção "No domínio para animação de fluxo" controla se os resultados temporários em todo o domínio computacional (nos nós da malha computacional) são armazenados. O "Passo temporal" e o "Número de camadas temporais" podem ser introduzidos depois de ativar a opção definida pelo utilizador na zona "Parâmetros de cálculo" (ver acima). Esses resultados são utilizados para a animação do fluxo transitório e para os gráficos do desenvolvimento do tempo das forças de arrasto e outras quantidades nas amostras de ponto definidas após o cálculo.
Se a opção "Em pontos de amostra para gráficos" for ativada, os resultados temporários são armazenados nas amostras de ponto definidas antes do cálculo. Pode definir o "Passo temporal" após o qual esses dados devem ser armazenados (apenas para configurações definidas pelo utilizador).
A "Tolerância de erro para compressão de dados" controla as configurações para guardar os dados dos resultados temporários. Pode encontrar mais informação no Capítulo Transient Flow .
