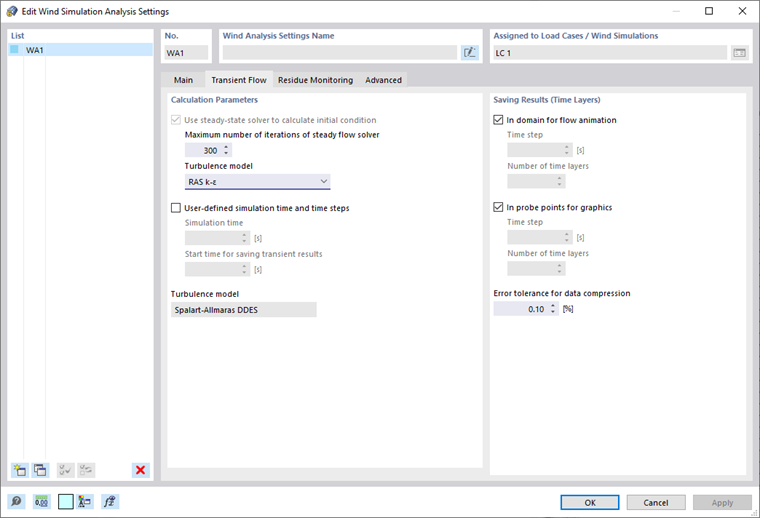

Ta zakładka jest dostępna, jeżeli w zakładce „Główne” wybrany jest typ symulacji przepływu przejściowego.
Parametry obliczeń
Opcja "Użyj solwera przepływu stacjonarnego do obliczenia warunku początkowego" jest ustawiona domyślnie. Warunek początkowy zostanie zatem określony przez solwer stanu ustalonego. Dla tego obliczenia można również zdefiniować "Maksymalną liczbę iteracji". W celu obliczenia początkowego stanu ustalonego można wybrać jeden z dwóch modeli turbulencji, RAS k-ε lub RAS k-ω. Pierwsza opcja (RAS k-ε) jest ustawiona jako domyślna, więcej informacji na temat modeli turbulencji można znaleźć w rozdziale Uwaga na temat turbulencji.
Opcja "Czas symulacji i kroki czasowe zdefiniowane przez użytkownika" jest domyślnie wyłączona, dzięki czemu proces obliczeń jest kontrolowany automatycznie. Jest to zalecane podejście. W przypadku aktywowania pola wyboru można indywidualnie ustawić "Czas symulacji" i "Czas rozpoczęcia zapisywania wyników przejściowych". Zalecana jest jednak zmiana ustawień według własnego uznania tylko dla doświadczonych użytkowników. Należy pamiętać, że nieodpowiednie dostosowanie może spowodować przechowywanie dużej ilości danych na dysku (dziesiątki lub setki GB). Może to znacznie spowolnić obliczenia, a także późniejszą pracę z programem.
"Czas symulacji" to rzeczywisty czas przepływu wiatru, który ma zostać obliczony. Wartość domyślna (podana przez ustawienie automatyczne) odpowiada dziesięciokrotności czasu wymaganego do przejścia wiatru przez całą długość tunelu przy danej prędkości na wlocie.
"Czas rozpoczęcia zapisywania wyników przejściowych" to czas, od którego mają być przechowywane wyniki przejściowe. W ten sposób można uniknąć zapisywania danych w początkowej fazie obliczeń, w której rozwiązanie numeryczne nie ma jeszcze poprawnych wartości.
Obliczenia przejściowe umożliwiają zastosowanie bardziej zaawansowanych modeli turbulencji LES. Jak dotąd w RWIND dostępny jest tylko model turbulencji "Spalart-Allmaras DDES". Więcej informacji można znaleźć w rozdziale Turbulence .
Zapisywanie wyników (warstwy czasu)
W tym obszarze dostępne są opcje zapisywania wyników animacji i wykresów. Pole wyboru "W domenie dla animacji przepływu" określa, czy wyniki przejściowe w całej domenie obliczeniowej (w węzłach siatki obliczeniowej) mają być przechowywane. „Krok czasowy” i „Liczbę warstw czasowych” można wprowadzić po aktywowaniu opcji zdefiniowanej przez użytkownika w obszarze „Parametry obliczeń” (patrz wyżej). Wyniki te są wykorzystywane do animacji przepływu niestacjonarnego oraz do tworzenia wykresów rozwoju w czasie sił oporu i innych wielkości w próbkach punktowych, zdefiniowanych po obliczeniach.
W przypadku aktywacji opcji "W graficznych punktach próbkowania" wyniki przejściowe są zapisywane w zdefiniowanych przed obliczeniami próbkach punktów. Można ustawić "Krok czasowy", po którym mają zostać zapisane te dane (tylko w przypadku ustawień zdefiniowanych przez użytkownika).
Opcja "Tolerancja błędu dla kompresji danych" kontroluje ustawienia dotyczące zapisywania przejściowych danych wyników. Więcej informacji w rozdziale Transient Flow .
