Wykresy te pokazują zmiany w czasie wielkości( ciśnienia, prędkości i współczynnika Cp) w punktach danej próbki. W zależności od rodzaju siatki, na której znajdują się jej punkty, sondy są podzielone na trzy grupy: Siatka typu „Pole przepływu”, siatka „Model oryginalny” i siatka „Model uproszczony”; więcej informacji na temat sond znajduje się w rozdziale Sondy.
Wyjątkiem są „Próbne punkty” na „Modelu oryginalnym”, których krzywe są zawsze wykreślane na podstawie danych o przepływie przejściowym dla całej domeny. Wynika to z przyczyn technicznych związanych z ekstrapolacją ciśnienia na oryginalny model. Krzywe leżące na modelu oryginalnym mają inną osobliwość, a mianowicie przypadek, w którym oryginalny model składa się z płaskiej płyty, która ma w jednym punkcie dwie różne wartości wyników (na przykład różne ciśnienie na przedniej i tylnej stronie płyty). W takich przypadkach na wykresie wyświetlane są dwie różne krzywe i są one oznaczone specjalnym przyrostkiem: „Przód” i „Tył”, patrz Mesh Section w rozdziałach.

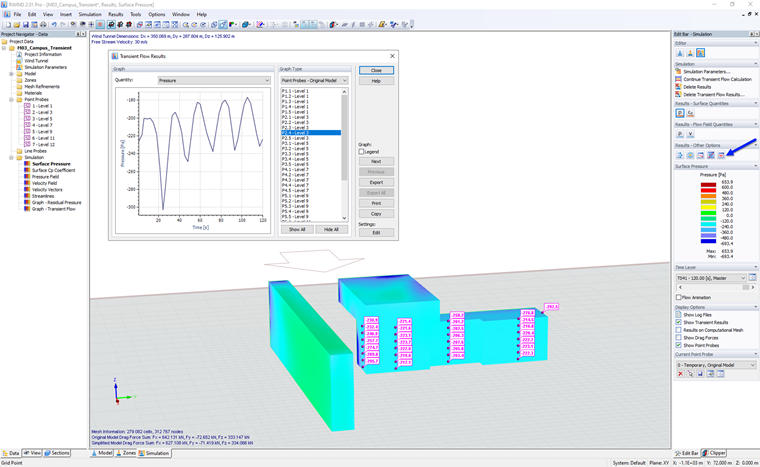

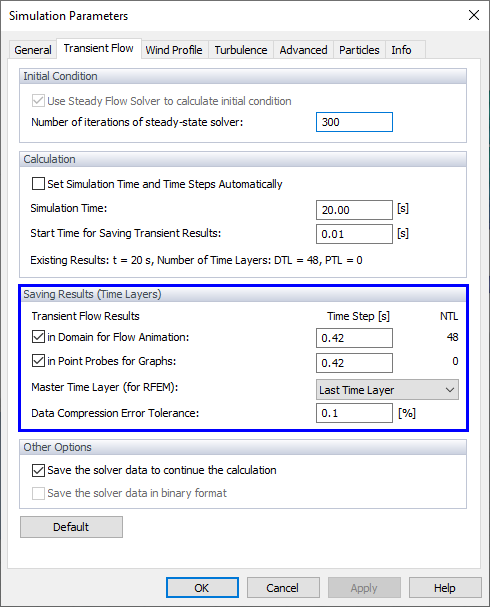

Podsumowując, przed obliczeniami należy zdefiniować Point Probes w interesującym miejscu i aktywować zapisywanie danych dla wykresów w Parametry symulacji, po obliczeniu stanu nieustalonego można wyświetlić krzywe dla wybranej sondy punktowej w danej warstwie czasowej, jak widać w obrazek poniżej.

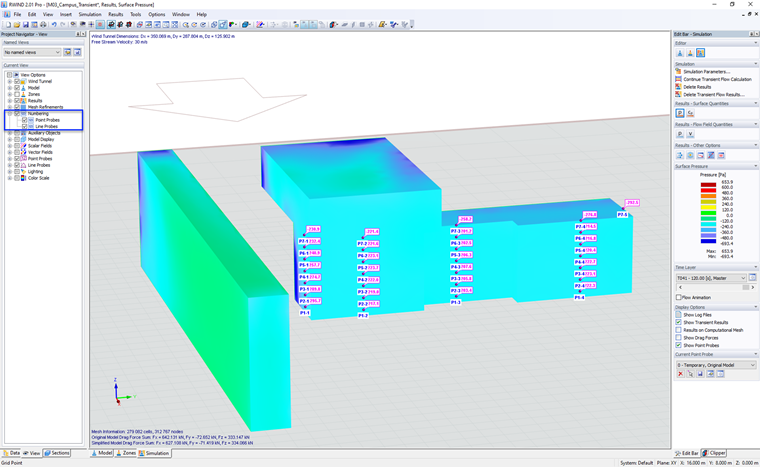

Nazwy krzywych na wykresie odpowiadają numeracji punktów próbkowania, która może zostać wyświetlona w grafice zgodnie z rysunkiem poniżej.
