Strefy

Za pomocą stref można podzielić model na części i przypisać określone właściwości, takie jak materiały wraz z parametrami chropowatości. Strefy są również przydatne w przypadku, gdy konieczne jest sprawdzenie lokalnych wyników powierzchniowych elementów wraz z ich siłami oporu.

Strefami można zarządzać za pomocą zakładki "Strefy" w oknie roboczym. Panel "Edytor" jest automatycznie ustawiony na zarządzanie strefami. Po zaimportowaniu modelu z programu RFEM 6/RSTAB 9 materiały zdefiniowane w aplikacji Dlubal są wstępnie ustawione w sekcji panelu "Strefy".

Wskazówka

Obejrzyj ten film https://www.dlubal.com/pl/pomoc-techniczna-szkolenia/nauka/widea/002784, aby zobaczyć, w jaki sposób materiały są przekształcane w strefy.

Na modelu wyświetlane są trójkątne elementy siatki. Elementy można przydzielić do wstępnie ustawionych stref. Aby zdefiniować nową strefę, należy kliknąć Ikona nowej strefy w sekcji panelu „Edytuj strefy”.

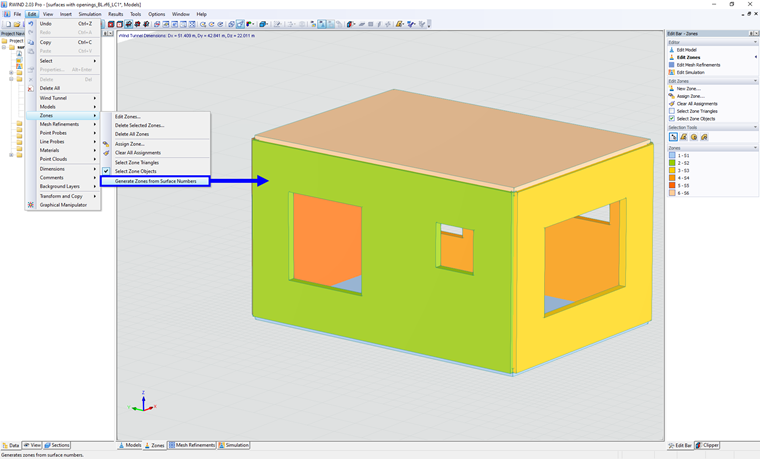

Strefy mogą być generowane automatycznie na podstawie powierzchni z programu RFEM, opcja w menu "Edytować" -> "Strefy" -> "Generować strefy na podstawie numerów powierzchni".

Materiały

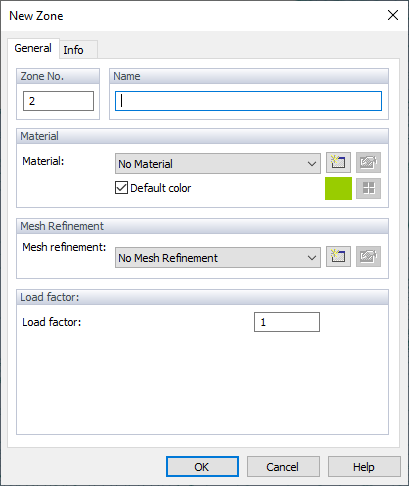

W oknie dialogowym "Nowa strefa" należy wprowadzić "Nazwę" strefy. Z listy można wybrać jeden z istniejących materiałów. Przycisk Ikona nowego materiału umożliwia definicję nowego materiału.

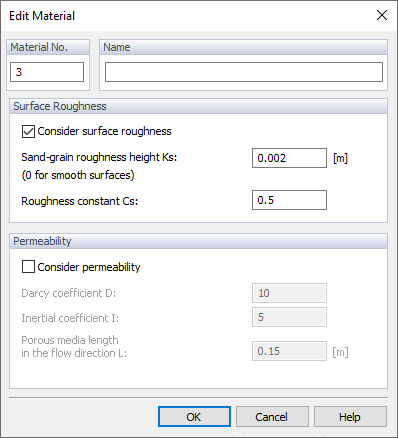

W "Edytować materiał", można ustawić chropowatość materiału lub, w RWIND 2 Pro, nową przepuszczalność w strefie; więcej informacji na temat tych parametrów można znaleźć w rozdziałach Materiały i Powierzchnie przepuszczalne. Jeżeli domyślnie ustawiona opcja "Brak materiału" nie zostanie zmieniona, globalne parametry chropowatości zostaną zastosowane do nowej strefy.

Zagęszczenia siatki

W tej sekcji można zdefiniować zagęszczenia siatki, które następnie można przypisać do stref. Więcej informacji można znaleźć w rozdziale Zagęszczenia siatki.

Współczynnik obciążenia

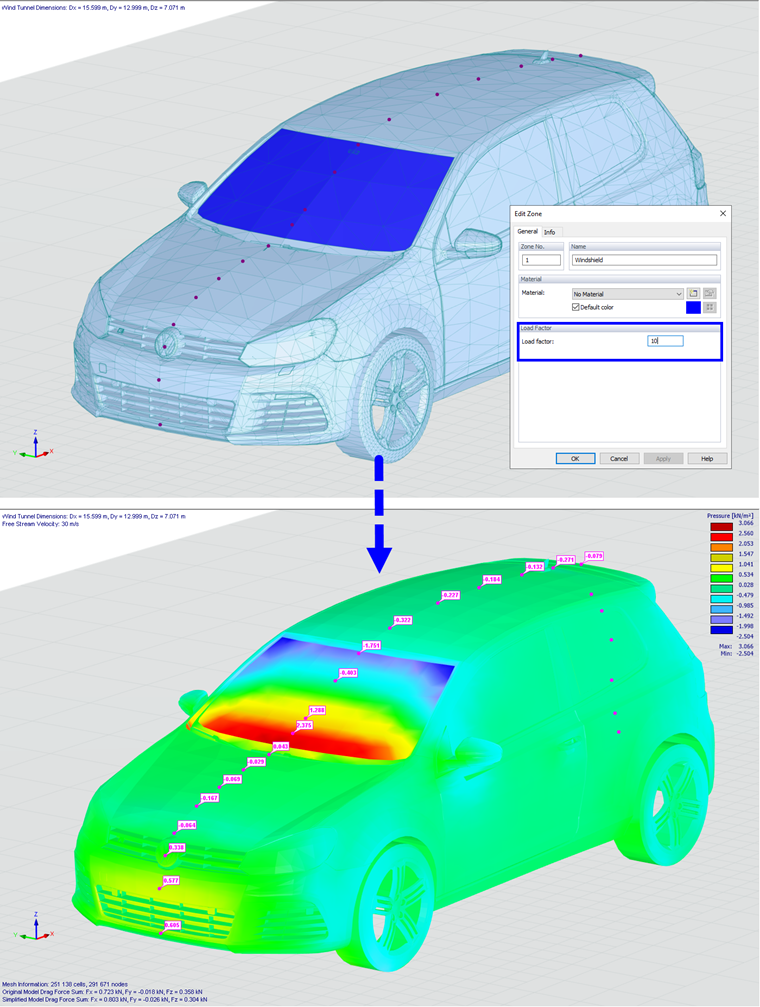

W następnej sekcji można zdefiniować parametr 'Współczynnik obciążenia' dla strefy. Współczynnik obciążenia jest współczynnikiem, przez który pomnożone jest obciążenie wynikowe, image poniżej przedstawia wyniki po przyłożeniu współczynnika obciążenia do szyby przedniej modelu samochodu.

Narzędzia wyboru

Aby przydzielić elementy siatki do strefy, należy użyć jednej z opcji w panelu, w sekcji „Narzędzia wyboru”. Można najpierw wybrać trójkąty, a następnie kliknąć strefę w panelu lub najpierw zaznaczyć strefę, a następnie przypisać trójkąt(y).

Przyciski „Narzędzia wyboru” posiadają następujące funkcje:

Ikona wskaźnika strzałki Zaznacza pojedynczy element trójkątny po kliknięciu kursorem lub zaznaczeniu obszaru w celu wybrania objętości.
Ikona pędzla Wybiera kilka elementów podczas przesuwania nad nimi pędzla.

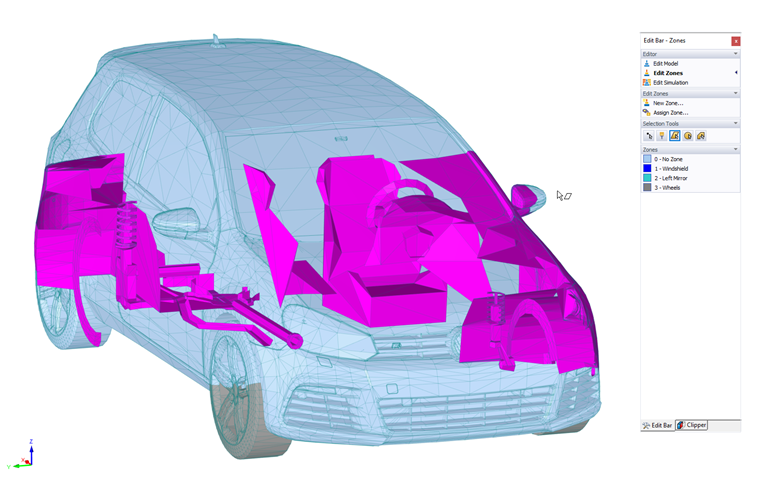

Ikona rombowa Narzędzie do wyboru objętości. Powoduje zaznaczenie kilku elementów podczas rysowania nad nimi równoległoboku.
Ikona koła Narzędzie do wyboru objętości. Podczas rysowania okręgu od wybranego środka zaznacza kilka elementów.
Ikona wielokąta Narzędzie do wyboru objętości. Program zaznacza kilka elementów podczas definiowania wolnego wielokąta wokół nich.

Ważne

Narzędzia wyboru kursorem, równoległobokiem, okręgiem i wielokątem są narzędzia wyboru kubatury, oznacza to, że wybierają wszystko w kubaturze utworzonej przez rzutowanie powierzchni w przestrzeń.

Wskazówka

Pamiętaj, że uwzględnione zostaną również elementy wszystkich płaszczyzn przecinających rzut zdefiniowanego obszaru. Aby wybrać elementy tylko jednej płaszczyzny, należy użyć przycisku Komendy przekroju są najpierw uruchamiane , aby ukryć nieistotne obiekty.

Wskazówka

Wszystkie obszary są wymienione w nawigatorze w zakładce „Przekroje” (patrz rozdział Przekroje). Po wybraniu strefy ta część modelu jest wyświetlana wyłącznie, a wszystkie pozostałe części modelu są ukryte.
