Aplikacja RFEM/RSTAB

W programie RFEM 6 lub RSTAB 9 można rozpocząć obliczenia w oknie dialogowym "Przypadki obciążeń i kombinacje". W zakładce Przypadki obciążeń otwórz podzakładkę Symulacja wiatru (patrz ilustracja Dialog Box "Load Cases & Combinations" ). Po kliknięciu przycisku w zakresie 'Ustawienia', zostaje wywołany program RWIND. Można tam sprawdzić parametry symulacji, takie jak model uproszczony, tunel aerodynamiczny itp. Jeżeli wszystkie ustawienia są prawidłowe, można rozpocząć obliczenia w sposób opisany w rozdziale Obliczenia.

Przycisk można również znaleźć w menu "Oblicz" lub dodać ikonę do menu lub paska narzędzi, jak pokazano na rysunku Otwórz RWIND.

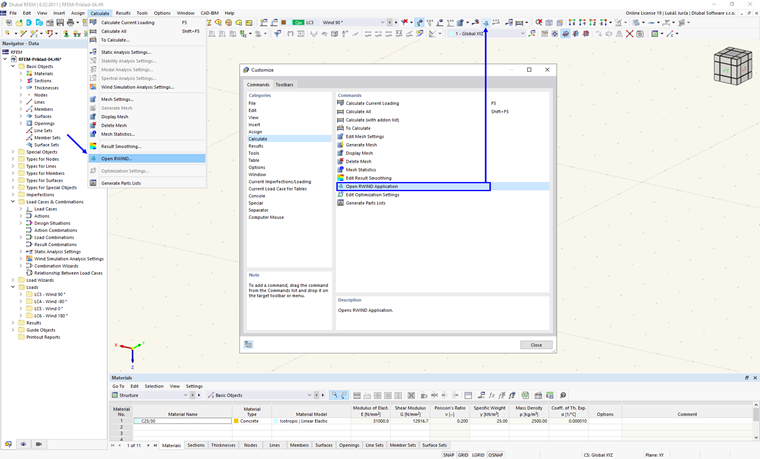

Otwórz opcje RWIND

Wskazówka

#iFunkcja mage

Pod koniec obliczeń należy zdecydować, czy zamknąć program RWIND i powrócić do programu RFEM/RSTAB, czy kontynuować analizę wyników w programie RWIND.

">image030535

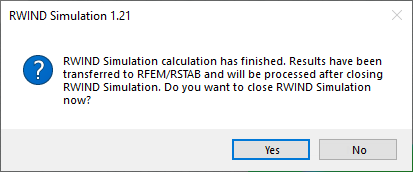

Komunikat RWIND po obliczeniach

Aby rozpocząć obliczenia bez otwierania RWIND, należy użyć jednej z funkcji or funkcje.

Obliczyć wszystko

Po kliknięciu przycisku w tle uruchamiane są "ciche" obliczenia wszystkich przypadków obciążeń przez RWIND. Dla każdego przypadku obciążenia w oknie "Postęp obliczeń" wyświetlany jest postęp symulacji.

">image030536@

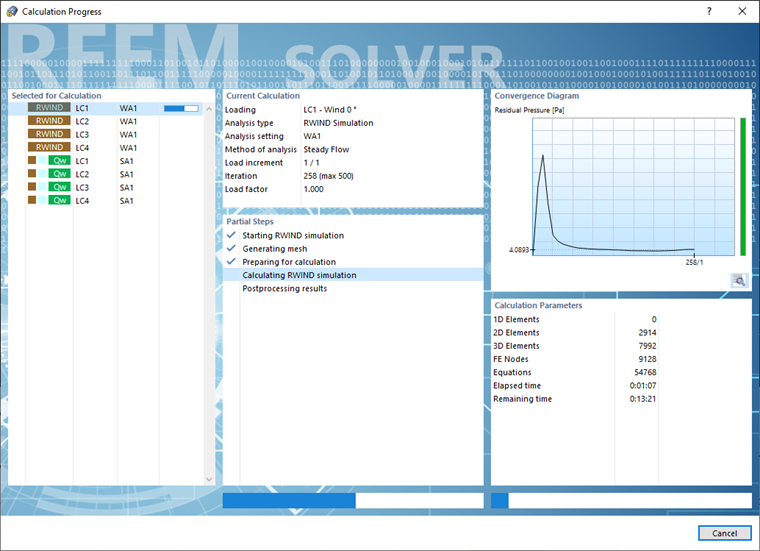

Postęp obliczeń

Wyniki są następnie przenoszone do programu RFEM/RSTAB, a panel RWIND jest zamykany. Aby uruchomić symulację określonych obiektów w modelu, należy ustawić dla nich opcję "Widoczność" (patrz Rozdział Widoczności w instrukcji obsługi programu RFEM) i wybrać opcję "Tylko aktywne obiekty" w zakładce "Ustawienia" (patrz rozdział Ustawienia siatki). Następnie kliknij umożliwia zastosowanie analizy tylko do obiektów w modelu RWIND.

Oblicz

Po kliknięciu przycisku przypadek obciążenia wybrany z "Listy" ma znaczenie tylko dla symulacji. RWIND przeprowadza "ciche" obliczenia lub otwiera interfejs RWIND, w zależności od opcji zaznaczonej w zakładce "Ustawienia" (patrz Rozdział Ustawienia siatki). W trybie cichym postęp symulacji jest wyświetlany w oknie.
