Applicazione RFEM/RSTAB

In RFEM 6 o RSTAB 9, è possibile avviare il calcolo nella finestra di dialogo "Casi e combinazioni di carico". Seleziona la scheda Casi di carico e apri la sottoscheda Simulazione del vento (vedi immagine Dialog Box "Load Cases & Combinations" ). Quando si fa clic su pulsante nell'area "Impostazioni", si richiama il programma RWIND. Qui puoi controllare i parametri di simulazione, come il modello semplificato, la galleria del vento e così via. Se tutte le impostazioni sono accurate, è possibile avviare il calcolo come descritto nel capitolo Calcolo.

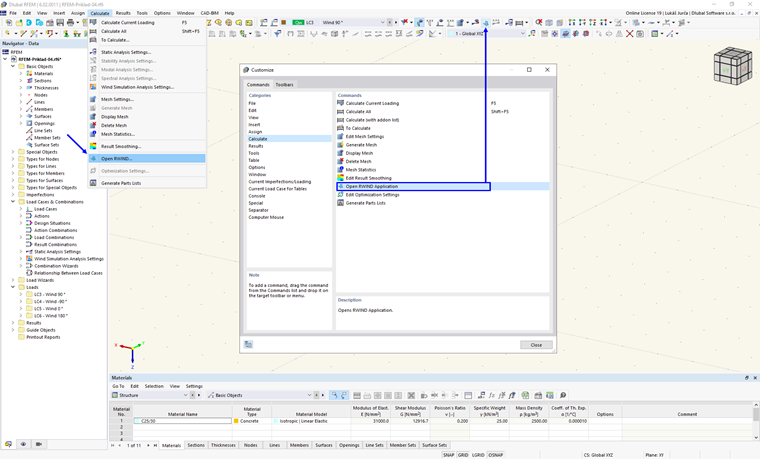

Il Il pulsante si trova anche nel menu "Calcola" oppure puoi aggiungere l'icona al menu o alla barra degli strumenti, come puoi vedere nell'immagine seguente Apri RWIND.

Aprire le opzioni di RWIND

Suggerimento

Il #iLa funzione mage

Al termine del calcolo, è necessario decidere se chiudere RWIND e tornare a RFEM/RSTAB o continuare a studiare i risultati nel programma RWIND.

">image030535

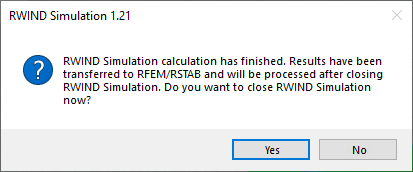

Messaggio RWIND dopo il calcolo

Per avviare il calcolo senza aprire RWIND, utilizzare uno dei file o funzioni.

Calcola tutto

Quando si fa clic su pulsante, il calcolo "silenzioso" di tutti i casi di carico da parte di RWIND viene avviato in background. Per ogni caso di carico, la progressione della simulazione è mostrata nella finestra "Avanzamento del calcolo".

">image030536@

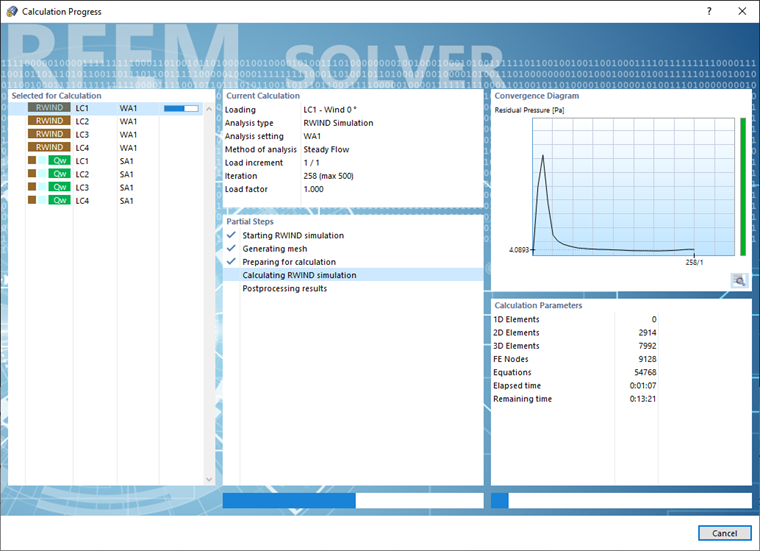

Progresso di calcolo

I risultati vengono infine trasferiti a RFEM/RSTAB e il pannello RWIND viene chiuso. Se si desidera eseguire una simulazione per oggetti specifici del modello, applicare una "Visibilità" per essi (vedere il capitolo Visibilità del manuale di RFEM) e selezionare l'opzione "Solo oggetti attivi" nella scheda "Impostazioni" (vedere il capitolo della mesh 002956). Quindi, fare clic per applicare l'analisi solo agli oggetti nel modello RWIND.

Calcola

Quando si fa clic su pulsante, il caso di carico selezionato nell'"Elenco" è rilevante solo per la simulazione. RWIND esegue un calcolo "silenzioso" o apre l'interfaccia RWIND, a seconda dell'opzione selezionata nella scheda "Impostazioni" (vedere il capitolo della mesh 002956). Nella modalità silenziosa, lo stato di avanzamento della simulazione viene visualizzato in una finestra.
