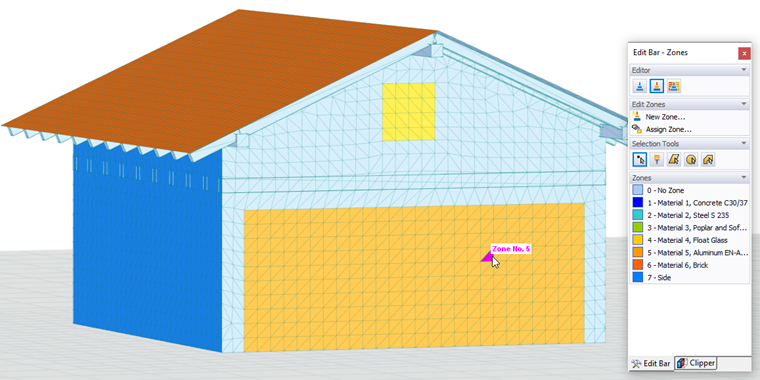

È possibile utilizzare le zone per suddividere il modello in parti e assegnare proprietà specifiche, come i materiali con i loro parametri di rugosità. Le zone sono utili anche quando si desidera esaminare i risultati della superficie locale dei componenti, comprese le loro forze di resistenza.
Per gestire le zone, selezionare la scheda "Zone" nella finestra di lavoro. Il pannello "Editor" è impostato automaticamente per gestire le zone. Dopo aver importato il modello da RFEM 6/RSTAB 9, i materiali definiti nell'applicazione Dlubal sono preimpostati nella sezione "Zone" del pannello.
Gli elementi della mesh triangolare sono visualizzati sul modello. È possibile assegnare elementi alle zone preimpostate. Se si desidera definire una nuova zona, fare clic su
nella sezione "Modifica zone" del pannello.

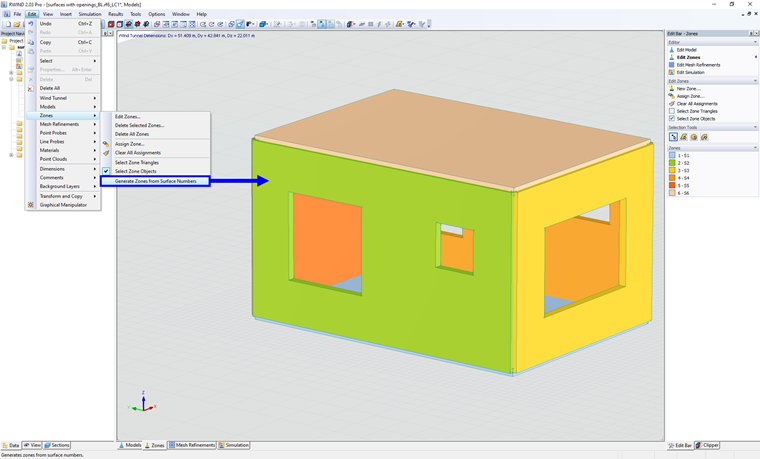

Le zone possono essere generate automaticamente in base ai numeri delle superfici da RFEM, è possibile trovare l'opzione nel menu "Modifica" -> "Zone" -> "Genera zone dai numeri delle superfici".
Materiali

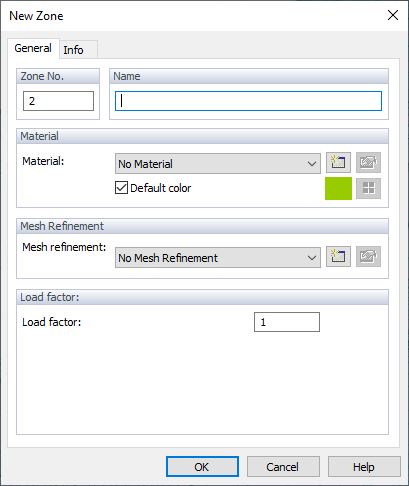

Nella finestra di dialogo "Nuova zona", inserire il "Nome" della zona. È possibile selezionare uno dei materiali esistenti dall'elenco. Il
Il pulsante consente di definire un nuovo materiale.

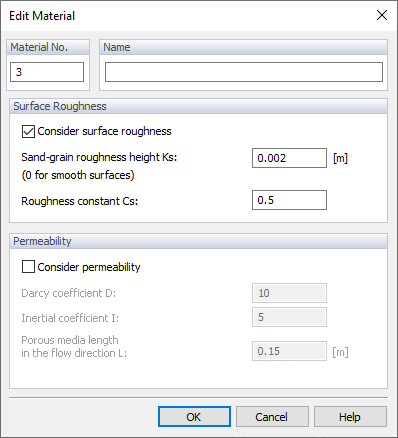

In "Modifica materiale", è possibile impostare la rugosità del materiale o, in RWIND 3 Pro, una nuova permeabilità sulla zona; ulteriori informazioni su questi parametri sono disponibili nei capitoli Materiali e Superfici permeabili. Se non si modifica l'opzione predefinita "Nessun materiale", i parametri di rugosità globali saranno applicati alla nuova zona.
Infittimenti della mesh
In questa sezione, è possibile impostare gli infittimenti della mesh, che possono quindi essere assegnati alle zone. Per ulteriori informazioni, consultare il capitolo Infittimenti della mesh.
Coefficiente di carico
Nella sezione successiva, è possibile definire il parametro "Coefficiente di carico" per la zona. Il coefficiente di carico è un coefficiente di post-elaborazione, per il quale il carico risultante viene moltiplicato, l'immagine di seguito mostra i risultati dopo aver applicato il coefficiente di carico al parabrezza dell'auto.
Strumenti di selezione
Per assegnare elementi mesh a una zona, utilizzare una delle opzioni nella sezione "Strumenti di selezione" del pannello. È possibile selezionare prima gli elementi triangolari, quindi fare clic sulla zona nel pannello, oppure selezionare prima la zona e quindi assegnare i triangoli.
I pulsanti "Strumenti di selezione" hanno le seguenti funzioni:
|
Seleziona un singolo elemento triangolo quando si fa clic su di esso con un puntatore o si seleziona un'area per la selezione del volume. |
|
Seleziona diversi elementi quando si sposta il pennello su di essi. |
|

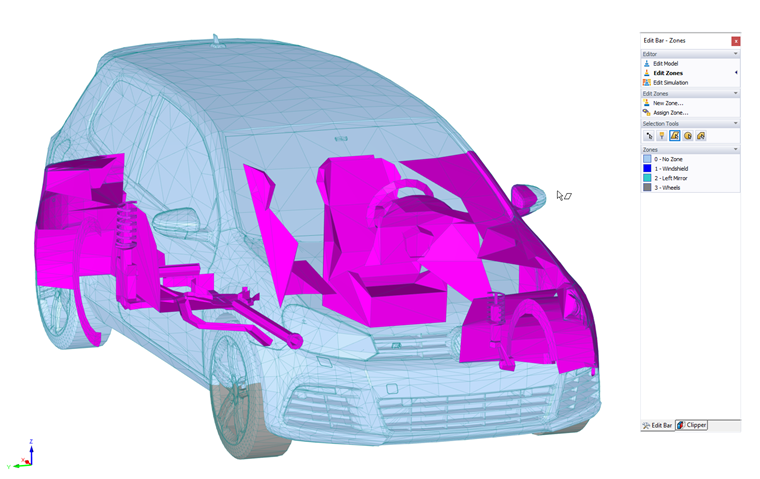

Lo strumento di selezione del volume. Seleziona diversi elementi quando disegna un romboide su di essi. |
|
Lo strumento di selezione del volume. Seleziona diversi elementi quando si disegna un cerchio da un centro selezionato. |
|
Lo strumento di selezione del volume. Seleziona diversi elementi quando si definisce un poligono libero attorno ad essi. |
