Vous pouvez utiliser des zones pour subdiviser le modèle en parties et assigner des propriétés spécifiques, telles que les matériaux avec leurs paramètres de rugosité. Les zones sont également utiles lorsque vous souhaitez examiner les résultats de surface locaux des composants, y compris leurs forces de traînée.

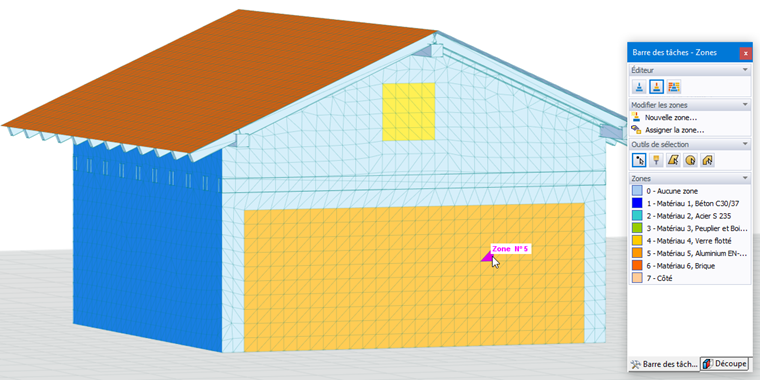

Pour gérer les zones, sélectionnez l’onglet « Zones » dans la fenêtre de travail. Le panneau « Éditeur » est automatiquement configuré pour gérer les zones. Lorsque vous avez importé le modèle depuis RFEM 6/RSTAB 9, les matériaux définis dans l’application Dlubal sont prédéfinis dans la section « Zones » du panneau.
Les éléments de maillage triangulaire sont affichés sur le modèle. Vous pouvez assigner des éléments aux zones prédéfinies. Si vous souhaitez définir une nouvelle zone, cliquez sur
dans la section « Modifier les zones » du panneau.

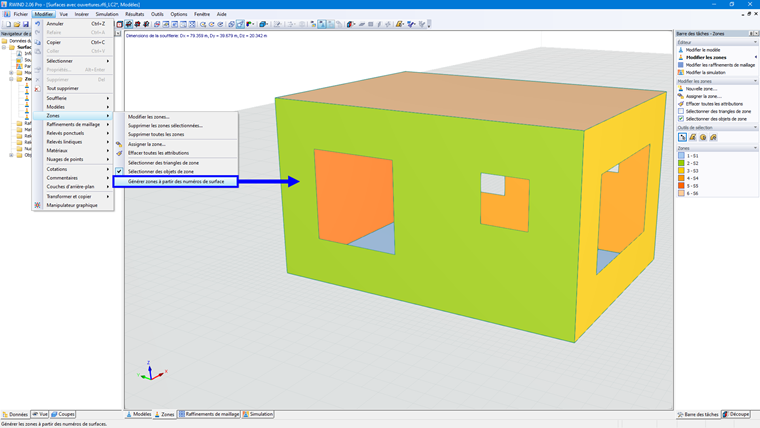

Les zones peuvent être générées automatiquement à partir des numéros de surface de RFEM. Vous pouvez les trouver dans le menu « Modifier » -> « Zones » -> « Générer des zones à partir des numéros de surface ».
Matériaux

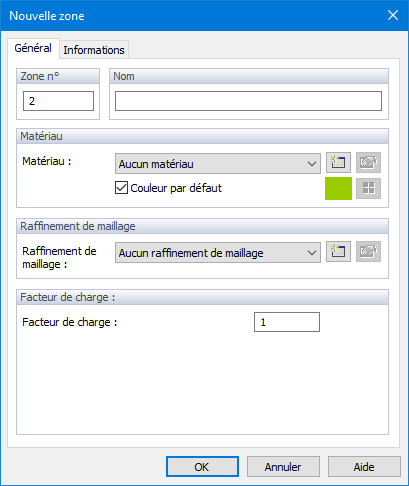

Dans la boîte de dialogue « Nouvelle zone », entrez le « Nom » de la zone. Vous pouvez sélectionner l’un des matériaux existants dans la liste. Le bouton
permet de définir un nouveau matériau.

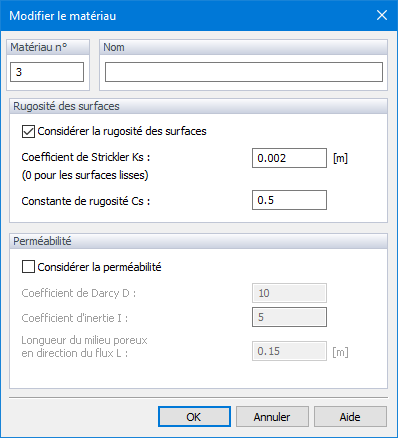

Dans « Modifier le matériau », vous pouvez définir la rugosité du matériau ou, dans RWIND 3 Pro, une nouvelle perméabilité sur la zone; Vous trouverez plus d'informations sur ces paramètres dans les chapitres Matériaux et Surfaces perméables. Si vous ne modifiez pas l’option prédéfinie « Aucun matériau », les paramètres de rugosité globaux seront appliqués à la nouvelle zone.
Raffinements de maillage
Dans cette section, vous pouvez définir des raffinements de maillage, qui peuvent ensuite être assignés à des zones. Pour en savoir plus, consultez le chapitre Raffinements de maillage.
Facteur de charge

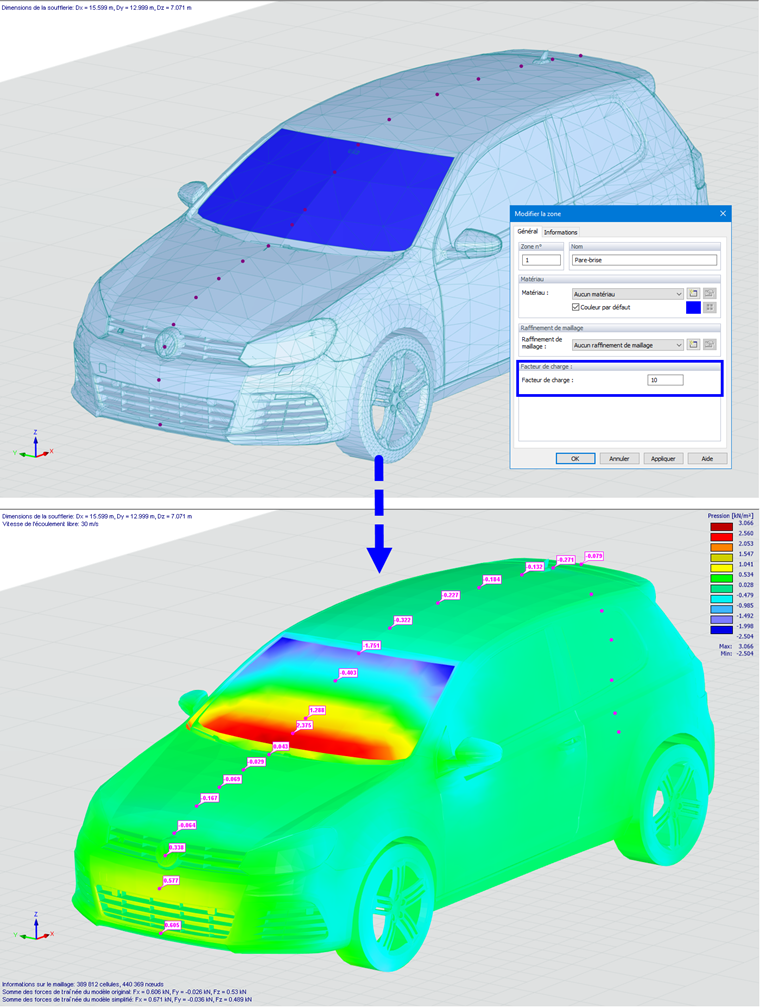

Dans la section suivante, vous pouvez définir le paramètre « Facteur de charge » pour la zone. Le facteur de charge est un facteur de post-traitement par lequel la charge résultante est multipliée. L’image ci-dessous montre les résultats après application du facteur de charge sur le pare-brise du modèle de voiture.
Outils de sélection
Pour assigner des éléments de maillage à une zone, utilisez l’une des options de la section « Outils de sélection » du panneau. Vous pouvez soit sélectionner d'abord le(s) élément(s) du triangle, puis cliquer sur la zone dans le panneau, soit sélectionner d’abord la zone et ensuite assigner le(s) triangle(s).
Les boutons « Outils de sélection » ont les fonctions suivantes :
|
Sélectionne un élément de triangle simple lorsque vous cliquez avec le pointeur ou sélectionnez une aire pour la sélection de volume. |
|
Sélectionne plusieurs éléments lorsque vous déplacez le pinceau dessus. |
|
Outil de sélection de volume. Il sélectionne plusieurs éléments lorsque vous dessinez un losange dessus. |
|
Outil de sélection de volume. Il sélectionne plusieurs éléments lorsque vous dessinez un cercle depuis un centre sélectionné. |
|
Outil de sélection de volume. Il sélectionne plusieurs éléments lors de la définition d’un polygone libre autour d'eux. |
