Sélectionnez le modèle avant d'appliquer la fonction.

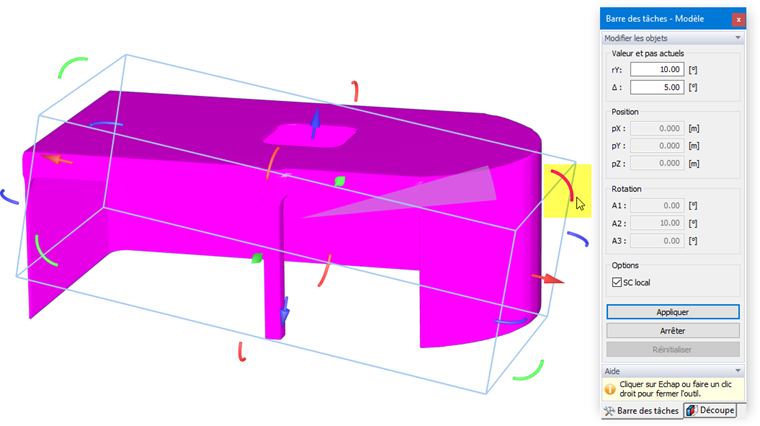

Vous pouvez modifier la « Position » et/ou la « Rotation » du modèle soit numériquement en entrant les valeurs dans les zones de texte, soit graphiquement à l'aide des flèches affichées autour du modèle. Les paramètres de déplacement (pX, pY, pZ) et de rotation (A1, A2, A3) se rapportent aux axes de la soufflerie : pX et A1 sont les coordonnées ou angles dans la direction du vent, pY et A2 ceux qui lui sont perpendiculaires, tandis que pZ et A3 représentent les coordonnées verticales ou l'angle.
Vous pouvez également déplacer ou faire pivoter le modèle dans la fenêtre de travail en sélectionnant l'une des flèches et en la déplaçant. Le paramètre correspondant est affiché dans la « Valeur actuelle » et la « Zone de pas » du panneau. Vous pouvez également y définir l'intervalle Δ à partir duquel le modèle doit être saisi lors du déplacement du pointeur. Pour désactiver l'outil graphique, cliquez sur l'espace vide dans la fenêtre de travail.
Cliquer sur pour vérifier dans le graphique si vous avez défini les paramètres corrects. Dans ce cas, utilisez pour quitter la fonction.
