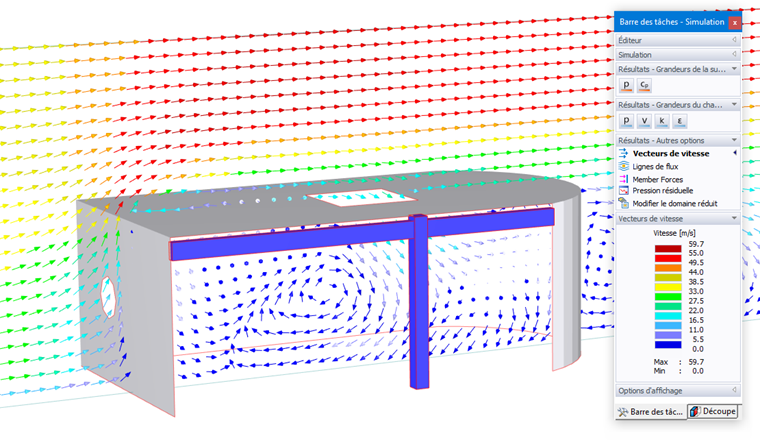

Les vecteurs de vitesse dans un plan de tranchage représentent un ensemble de flèches présentant des grandeurs et des directions spécifiques. Les flèches sont attachées à des points de grille discrets dans le plan. Les vecteurs de vitesse vous permettent d'évaluer à la fois la vitesse du vent et la direction des flux d’air autour du modèle.
Pour afficher les vecteurs de vitesse sur des sections spécifiques du modèle, utilisez les options du trancheur
, décrites dans le chapitre Trancheur.

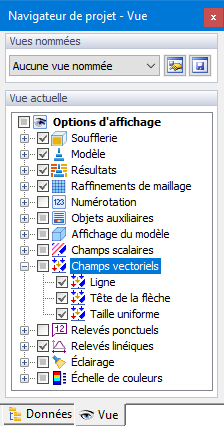

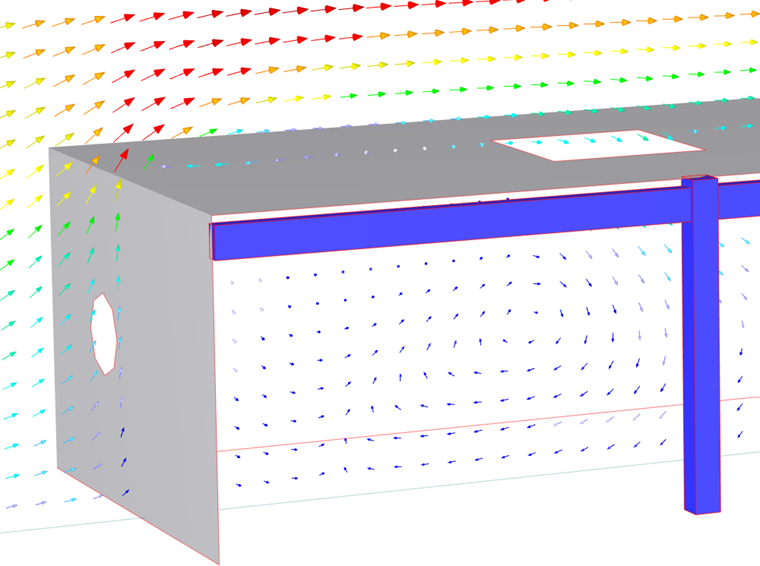

Le Navigateur de projet - Vue propose trois options pour modifier l’affichage des vecteurs : Ligne (affiche ou masque les lignes vectorielles), « Tête de flèche » (affiche ou masque les pointes de vecteur), « Taille uniforme » (vecteurs d’échelle ou de niveau). Si cette dernière option est désactivée, la longueur et l’épaisseur des têtes de flèches reflètent les valeurs de chaque vitesse de vent.
