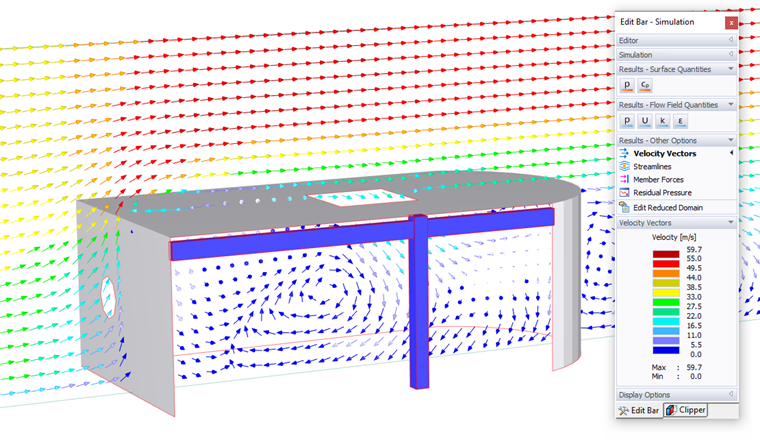

Die Geschwindigkeitsvektoren innerhalb einer Slicer-Ebene stellen eine Sammlung von Pfeilen mit bestimmten Größen und Richtungen dar. Die Pfeile werden an diskreten Rasterpunkten in der Ebene angesetzt. Mit Hilfe der Geschwindigkeitsvektoren lassen sich sowohl die Windgeschwindigkeiten als auch die Richtung der Luftströmung um das Modell auswerten.
Mit den Slicer-Optionen lassen sich Geschwindigkeitsvektoren an bestimmten Schnitten durch das Modell darstellen
, ist im Kapitel Slicer beschrieben.

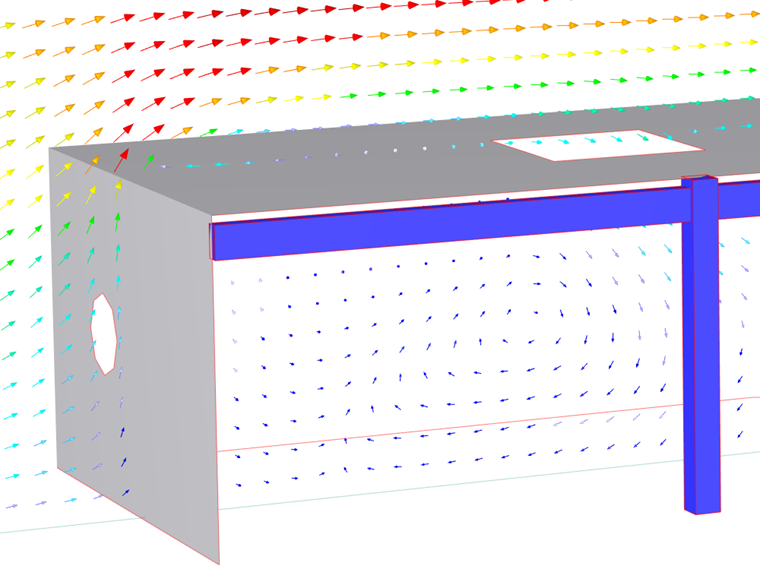

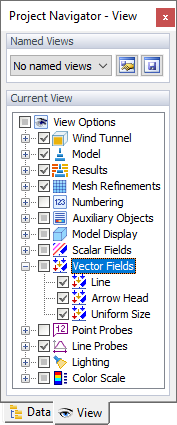

Im Ansichten-Navigator stehen drei Möglichkeiten zur Auswahl, mit denen Sie die Vektordarstellung beeinflussen können: Linie ( blendet Vektorlinien ein oder aus ), "Pfeilspitze" ( blendet Vektorspitzen ein oder aus ), "Einheitliche Größe" ( skaliert oder nivelliert Vektoren). Ist die letztgenannte Option deaktiviert, spiegeln die Pfeillängen und -dicken der Spitzen die Größen der einzelnen Windgeschwindigkeiten wider.
