Die im 'Ansichten'-Navigator verfügbaren 'Skalarfelder'-Optionen ermöglichen es, die auf jeden Punkt des Modells bezogenen Ergebniswerte unterschiedlich darzustellen.
Info
Alternativ wählen Sie die Anzeigeoption über die Listenschaltfläche in der Symbolleiste.
Beachten Sie, dass die Art der Darstellung zur Art des Ergebnisses passen muss: Beispielsweise können Isoflächen, die die Ergebnisse eines 3D-Finite-Volument-Netzes darstellen, nicht auf 2D-Flächendruckergebnisse angewendet werden.

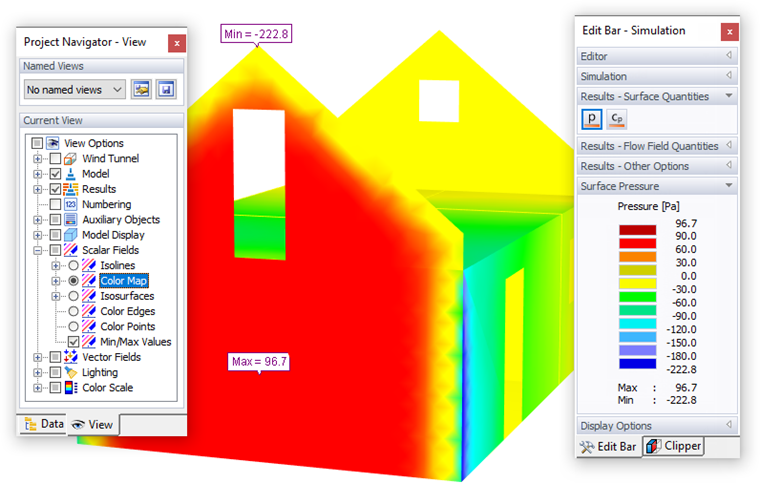

Als Standard ist die Anzeigeoption "Farbtabelle" eingestellt. Es passt zu allen Arten von Ergebnissen und Modelldarstellungen, da es sich automatisch anpasst. Im Panel werden die elf Hauptfarben mit den zugehörigen Werten dargestellt. Sie können bei Bedarf sowohl Farben als auch Werte anpassen (siehe Kapitel Farbtabelle).
Isolinien stellen die Linien von Punkten mit gleichen Ergebnissen dar. Den Linien, die in gleichmäßigen Abständen Werte erhalten, sind standardmäßig elf Farben zugeordnet. Isolinien können nützlich sein, um Grafiken auf einen Schwarz-Weiß-Drucker zu drucken.

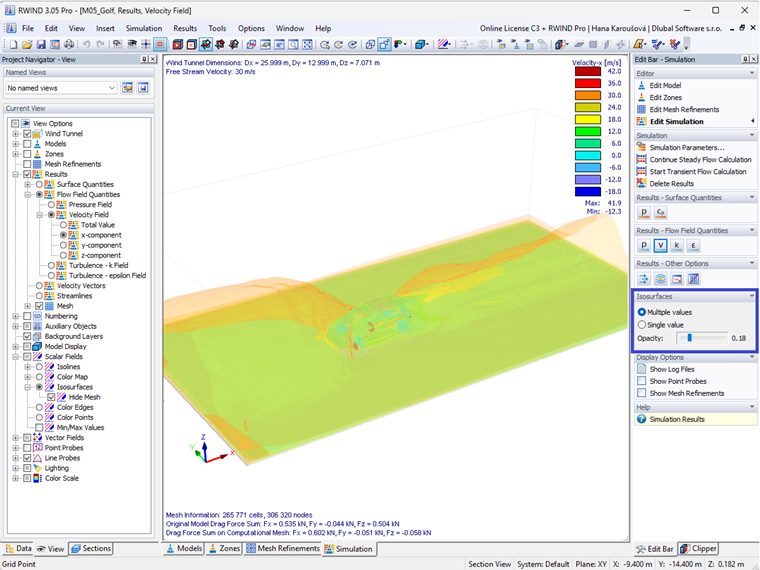

Isoflächen sind die Flächen, die identische Werte der 3D-Netzausgabe des Finite-Volumen-Netzes aufweisen. Mit dieser Option kann sowohl das Druckfeld als auch die Ergebnisse des Geschwindigkeitsfeldes angezeigt werden.

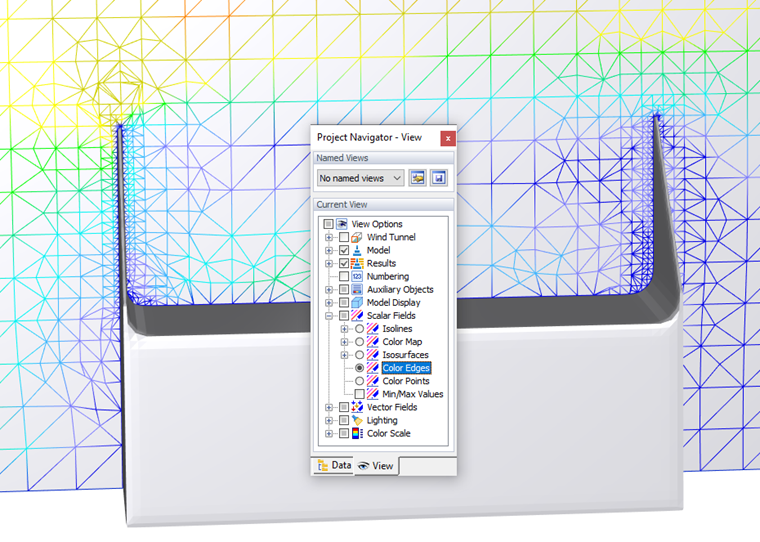

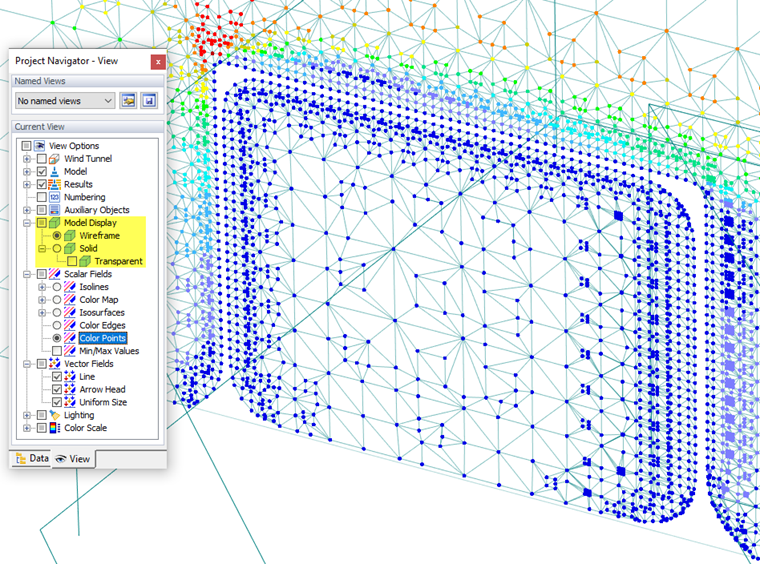

Die Optionen "Farbkanten" und "Farbpunkte" verdeutlichen die Ergebnisse des 3D-Finite-Volumen-Netzes. Sie eignen sich so, um die Druckfeld-Ergebnisse und Geschwindigkeitsfeld-Ergebnisse mittels farbiger Netzlinien bzw. farbiger Netzknoten darzustellen.
Ist die Option "Min-/Max-Werte" aktiviert, werden die Extremwerte der selektierten Ergebnisart angezeigt. Sie können die gewöhnlichen Werte anzeigen, indem Sie den Mauszeiger über die Fläche oder innerhalb der Slicer-Ebene bewegen.
Info
Je nach gewählter Ergebnisart ist bei der Auswertung der Ergebnisse die Ansicht 'Voll-/Transparentes Modell' oder 'Drahtmodell'-Ansicht von Vorteil. Die Modelldarstellung lässt sich auch über die Listenschaltfläche in der Symbolleiste wählen.
