Wählen Sie das Modell aus, bevor Sie die Funktion anwenden.

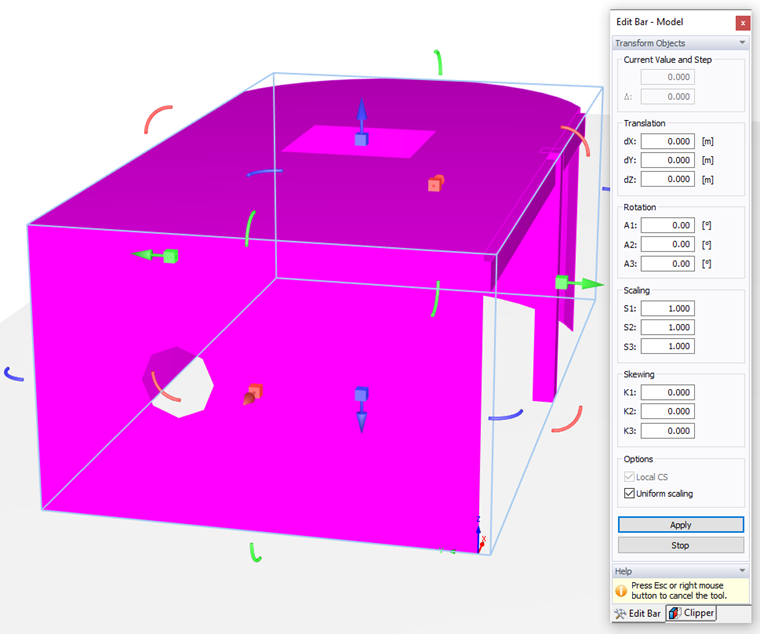

Im Panel und im Arbeitsfenster stehen Ihnen die bereits beschriebenen Funktionen zur Verfügung, mit denen Sie das Modell manipulieren können: "Translation" oder "Rotation" (siehe Kapitel Modell manipulieren), "Skalieren" und "Schrägziehen" (Rotieren um eine Achse mit sich ändernden Koordinaten nur einer Richtung – siehe Kapitel Modellgröße ändern). Alternativ lässt sich das Modell im Arbeitsfenster ändern, indem Sie einen der Pfeile selektieren und verschieben. Der zugehörige Parameter wird in den Feldern "Aktueller Wert" und "Schritt" des Panels angezeigt.
Der Windkanal wird nicht automatisch an das geänderte Modell angepasst. Eine Vorlage können Sie über die Schaltfläche Wind Tunnel Dialog, in dem die Abmessungen den neuen Gegebenheiten angepasst werden können.
Drag and Drop
Modelle lassen sich auch mittels Drag-and-drop verschieben (oder kopieren), was manchmal einfacher sein kann als die Verwendung des grafischen Manipulators.
Der Standard-Ziehzieher eines Modells ist mit einer kleinen Kugel gekennzeichnet, die in der Vorselektion des Modells sichtbar ist. Nach Drücken der [Alt]-Taste werden alle verfügbaren Anziehpunkte angezeigt: An jeder Seite des Modells befinden sich blaue Kugeln und an der Position des Mauszeigers kleine orange Kugeln. Wählen Sie das geeignete aus.
Lassen Sie während des Ziehens die [Alt]-Taste los. Soll der Mauszeiger an einem anderen Modell gefangen werden, so drücken Sie erneut die [Alt]-Taste. Sobald man sich dem Zielmodell nähert, werden blaue und orange Hilfspunkte für eine passende Platzierung angezeigt, welche eine einfache Ausrichtung ermöglicht.
Um ein Modell zu kopieren, halten Sie beim Löschen des Modells die [Strg]-Taste gedrückt.
