Wählen Sie das Modell aus, bevor Sie die Funktion anwenden.

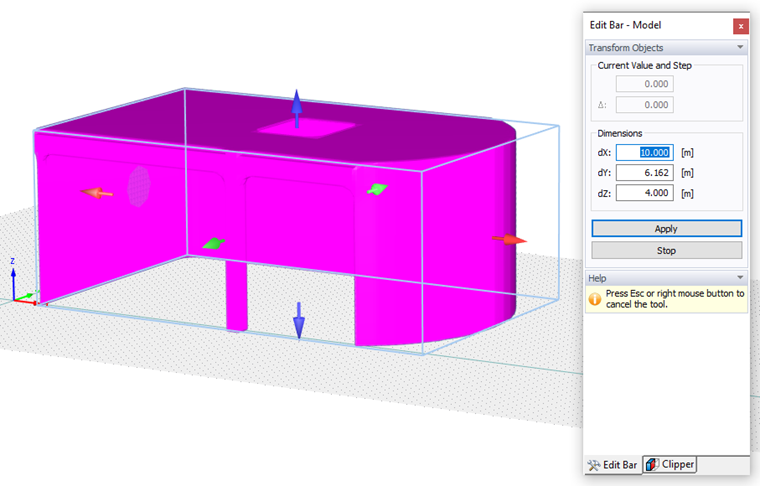

Die Abmessungen des Modells können entweder numerisch durch Eingabe der Werte in den Eingabefeldern oder grafisch über die Pfeile um das Modell geändert werden. Die Verschiebungsparameter (dX, dY, dZ) beziehen sich auf die Achsen des Windkanals: dX ist die Achse in Windrichtung, dY die quer dazu und dZ die vertikale Achse. Werden die Abmessungen manuell eingegeben, bleibt der Schwerpunkt bei einer Größenänderung erhalten.
Alternativ kann die Größe des Modells im Arbeitsfenster durch Anklicken eines der Pfeile und Verschieben geändert werden. Der zugehörige Parameter wird in den Feldern "Aktueller Wert" und "Schritt" des Panels angezeigt. Dort kann auch das Intervall Δ eingestellt werden, in dem das Modell beim Bewegen des Mauszeigers gefangen werden soll. Um das grafische Tool zu deaktivieren, klicken Sie in die leere Fläche im Arbeitsfenster.
Klicken Sie auf die Listenschaltfläche
in der Grafik zu überprüfen, ob Sie die richtigen Parameter eingestellt haben. Dann nutzen Sie
die Funktion wieder zu verlassen.
