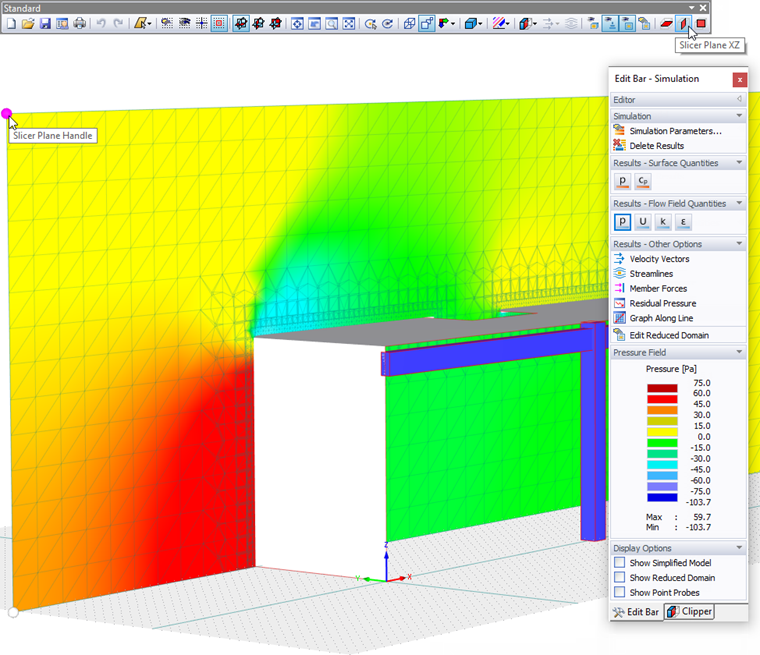

Alle Ergebnisse eines Skalarfelds, wie z. B. Druckfeld und , Geschwindigkeitsfeld sowie die Geschwindigkeitsvektoren in einer "Slicer"-Ebene dargestellt. Sie stellt einen ebenen Schnitt durch den Luftstrom innerhalb des Windkanals dar.
Standardmäßig befindet sich die Slicer-Ebene im Zentrum des Windkanals und ist parallel zu einer der globalen Ebenen (XY, XZ, YZ) ausgerichtet. Die Ebene kann über die gleichnamige Schaltfläche geändert werden
in der Symbolleiste.
Um den Slicer in eine andere Position zu verschieben, verwenden Sie eines der vier Aufzählungszeichen in den Ecken der Slicer-Ebene (Slicer-Ebenen-Handlock, siehe Bild oben). Wenn Sie die Ebene entlang einer Windkanallinie ziehen, werden die Ergebnisse dynamisch für die neue Slicer-Ebene aktualisiert.

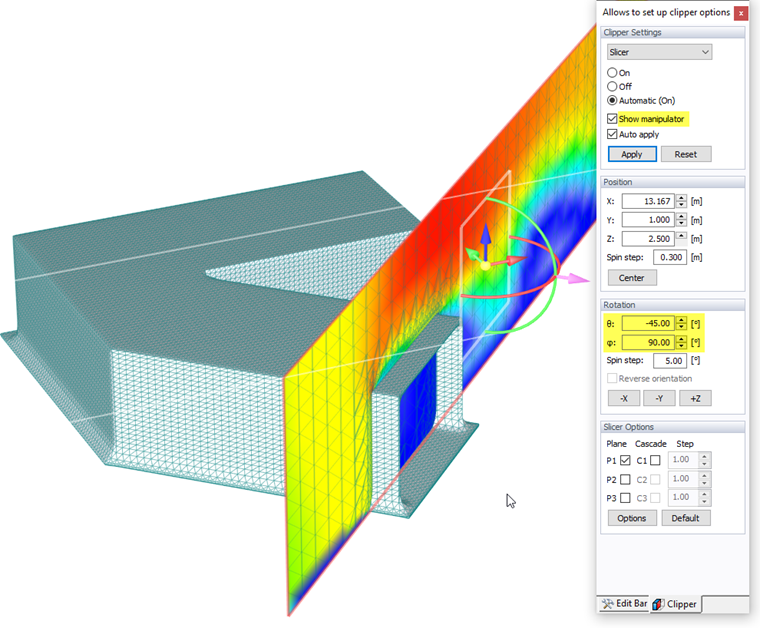

Wenn Sie zur Auswertung der Ergebnisse eine geneigte Ebene benötigen, wählen Sie im Panel das Register "Clipper". Entweder legen Sie die "Drehung" um die relevante Achse im entsprechenden Abschnitt manuell fest oder Sie können im Abschnitt "Clipper-Einstellungen" die Option "Manipulator anzeigen" wählen, um die Ebene grafisch anzupassen.
Mithilfe der in der Slicer-Mitte dargestellten Bögen können Sie die Ebene um ihre Längs- oder Querachse drehen. Der zugehörige Winkel wird im Panel aktualisiert.

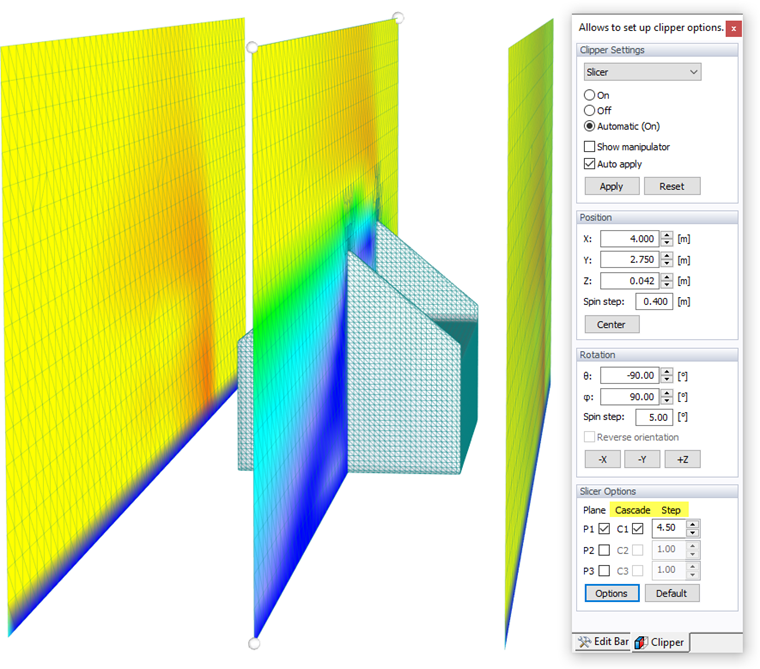

Aktivieren Sie im Abschnitt "Slicer-Optionen" die Option "Cascade", um eine Gruppe paralleler Ebenen ("Slices") im Windkanal zu erzeugen. Der Abstand kann jeweils über das Kontrollkästchen festgelegt werden
zur Symboldarstellung wechseln. Alternativ verwenden Sie die "Slicer Optionen" im Menü "Optionen", um den entsprechenden Dialog aufzurufen.

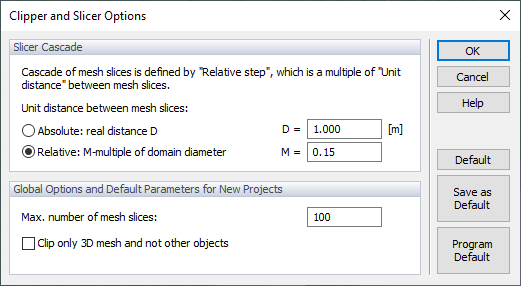

Im Abschnitt "Slicer-Cascade" kann der Einheitsabstand zwischen jeder parallelen Ebene über einen "Absoluten" Wert oder einen "Relativen" Parameter definiert werden (die effektiven Abstände werden im Register "Clipper" über die "Schritt"-Faktoren gesteuert).
Der Abschnitt "Optionen" steuert die maximale Anzahl an parallelen Ebenen. Es handelt sich um eine globale Einstellung, die für alle Projekte gilt.
