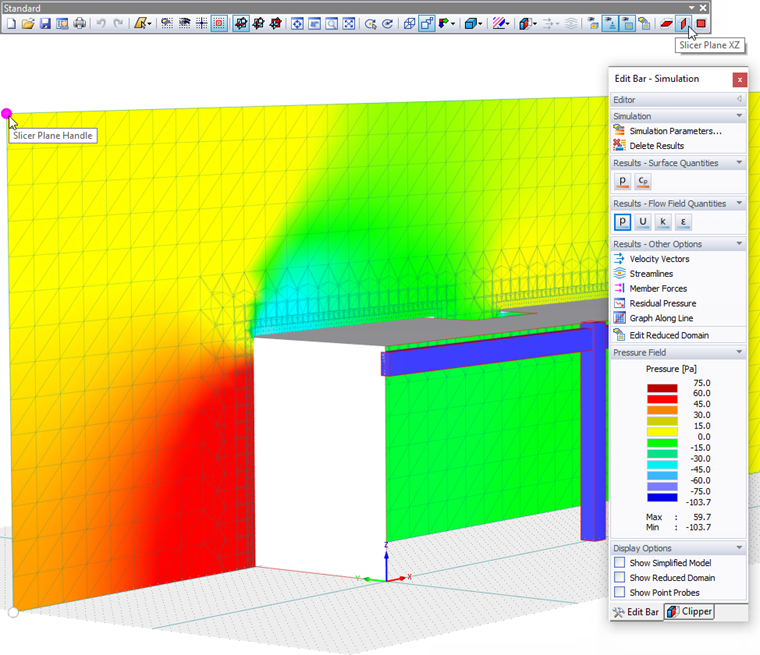

Všechny výsledky skalárních polí, jako například Tlakové pole a , Pole rychlosti a vektory rychlosti se zobrazí v rovině "Slicer". Představuje rovinný řez prouděním vzduchu ve větrném tunelu.
Standardně se rovina řezu nachází ve středu větrného tunelu a je rovnoběžná s jednou z globálních rovin (XY, XZ, YZ). Rovinu lze změnit kliknutím na příslušné tlačítko
v panelu nástrojů.
Pro posun řezu do jiné polohy použijte jednu ze čtyř odrážek znázorněných v rozích roviny řezu (Rovina řezu Rukojeť, viz obrázek výše). Při tažení roviny podél linie větrného tunelu se výsledky dynamicky aktualizují pro novou rovinu řezu.

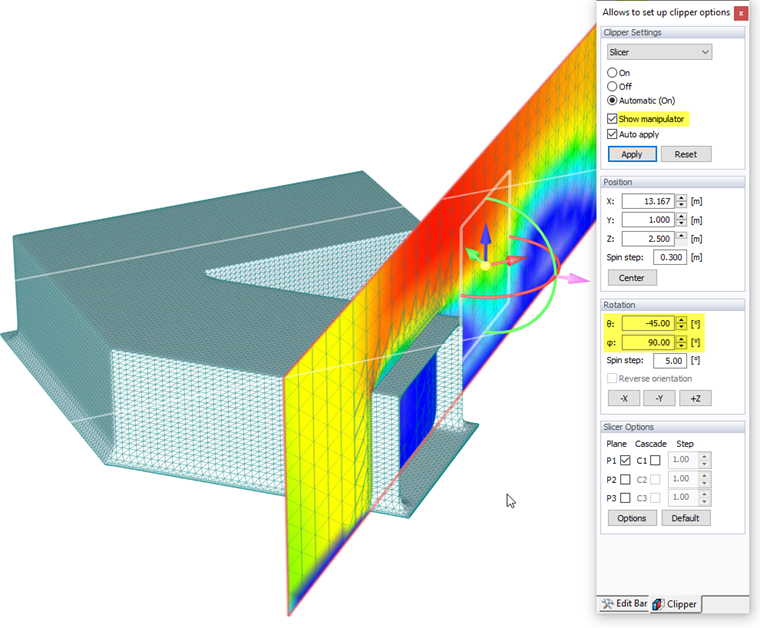

Pokud pro vyhodnocení výsledků potřebujete nakloněnou rovinu, vyberte v panelu záložku "Ořezávač". 'Natočení' okolo příslušné osy lze buď zadat ručně v příslušné sekci panelu, nebo v sekci 'Nastavení ořezávače' vybrat možnost 'Zobrazit manipulátor' pro úpravu roviny graficky.
Pomocí oblouků znázorněných ve středu řezu lze rovinu natočit okolo podélné nebo příčné osy. Příslušný úhel se v panelu aktualizuje.

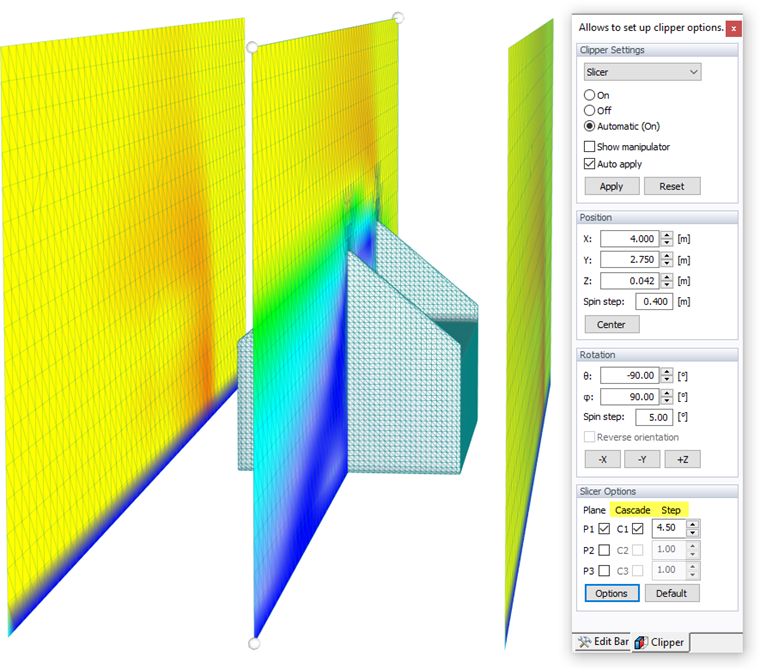

Aktivujte možnost "Kaskáda" v sekci "Možnosti řezu" v panelu pro vytvoření skupiny rovnoběžných rovin ("řezů") ve větrném tunelu. Vzdálenost mezi nimi lze definovat kliknutím na

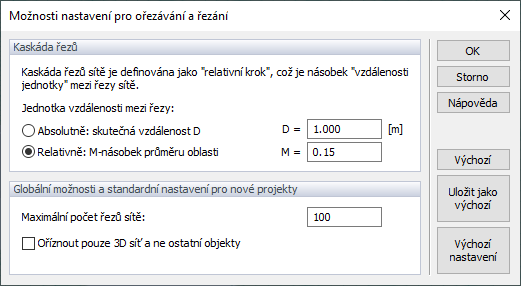

. Další možností je otevřít příslušný dialog pomocí volby "Možnosti průřezu" v nabídce "Možnosti".
V sekci "Kaskáda řezů" můžete definovat jednotkovou vzdálenost mezi každou rovnoběžnou rovinou pomocí parametru "Absolutní" nebo "Relativní" (účinné vzdálenosti se řídí v záložce "Ořezávací zařízení" pomocí součinitelů "Krok").
V sekci "Možnosti" se nastavuje maximální počet rovnoběžných rovin. Jedná se o globální nastavení, které platí pro všechny projekty.
