Průřezy

Průřezy lze použít na plochy modelu. Umožňují zobrazit části výsledkové sítě a získat lokální výsledky, například odpor působící na průřez. Tyto výsledky lze zkoumat pro libovolnou část modelu, tedy pro libovolnou podmnožinu trojúhelníků modelu.

Pomocí řezů lze také určit, které části topologie se mají zobrazit. Části lze zobrazit výlučně nebo skrytě, podobně jako možnosti "Viditelnost" v programu RFEM 6/RSTAB 9.

Průřezy se spravují v samostatné záložce navigátoru. Standardně se řezy pro zóny vytvářejí automaticky, přičemž každá představuje materiál nebo část (viz kapitola Zóny).

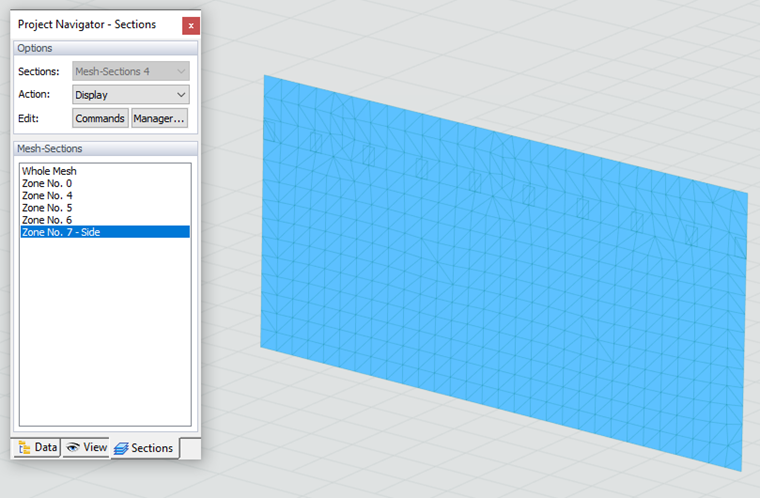

Řezy se zónami pro kontrolu viditelnosti

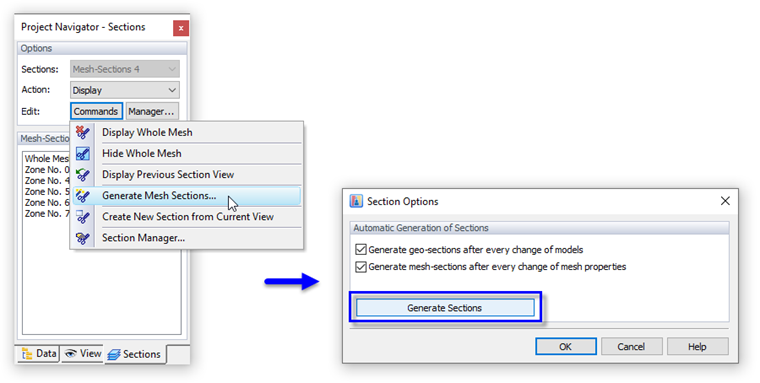

Pro použití zón také pro výsledky je třeba vytvořit řezy sítě. Klikněte na tlačítko . V nabídce vyberte možnost "Generovat průřezy sítě". Otevře se dialog "Možnosti průřezu". Klikněte na tlačítko a poté dialog zavřete.

Generování průřezů zónami

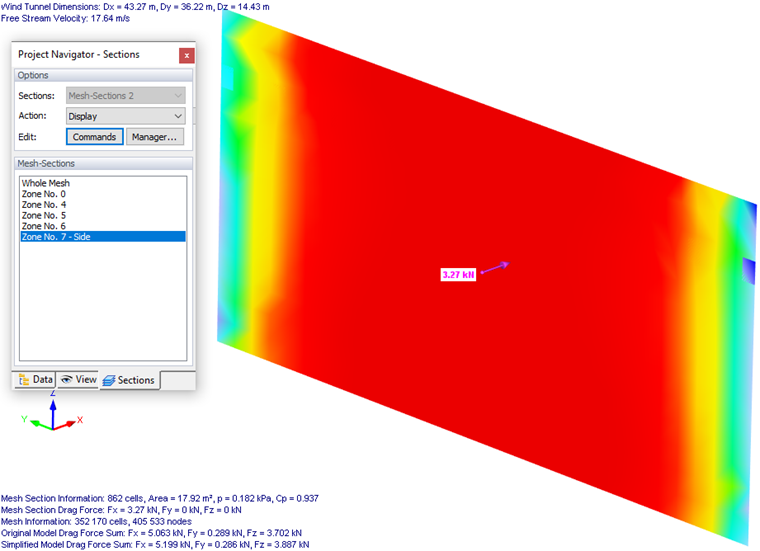

Nyní můžete vybrat oblast v seznamu "Průřezy sítě" a zkontrolovat její výsledky pro množství ploch.

Plošný tlak průřezu sítě

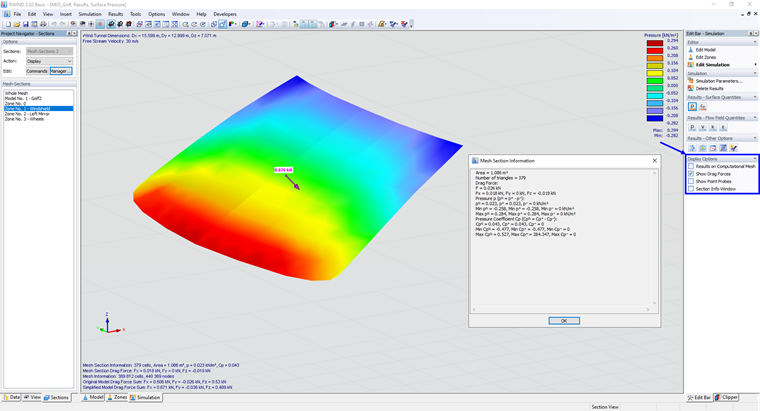

Pro každou oblast v sekci "Řez sítě" jsou v nabídce "Upravit panel" k dispozici "Možnosti zobrazení".

Zóna, Možnosti zobrazení

Zde můžete snadno zobrazit 'Táhnou sílu' nebo 'Informace o průřezu sítě' pro oblast, viz obrázek Možnosti zobrazení.

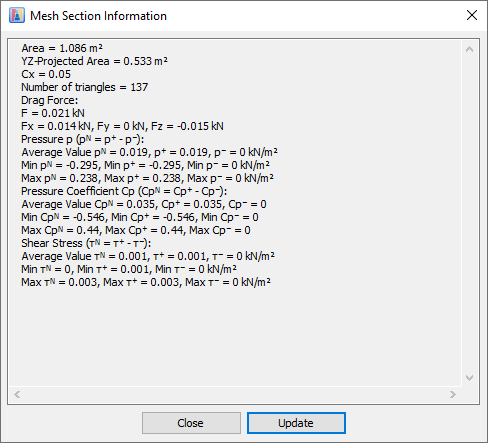

Informace o síťovém úseku

Okno Informace o průřezu sítě obsahuje základní informace o zóně, velikosti oblasti a počtu trojúhelníků v oblasti. Dále se zobrazí výsledky veličin 'Utahovací síla', výslednice síly (F) a jejích složek (Fx, Fy, Fz).

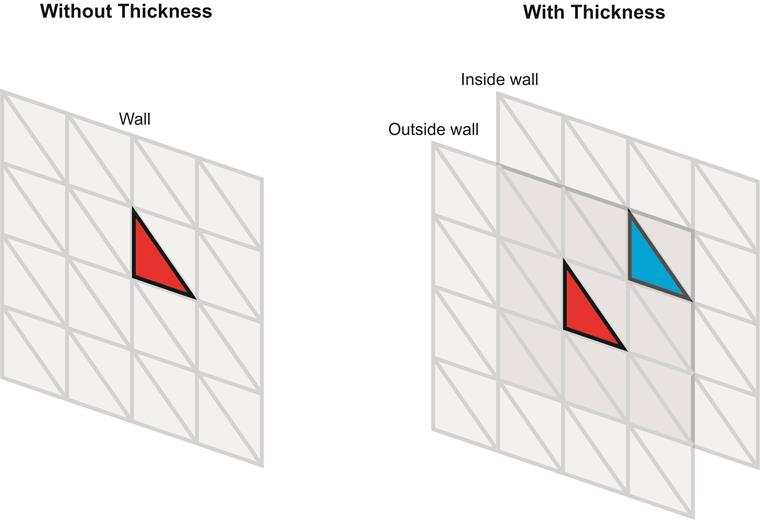

Dále se zobrazí hodnoty na trojúhelníkech sítě ploch. Část sítě je rozdělena na trojúhelníky, přičemž každý trojúhelník má hodnoty "vpředu" a "vzadu", které se mohou lišit.

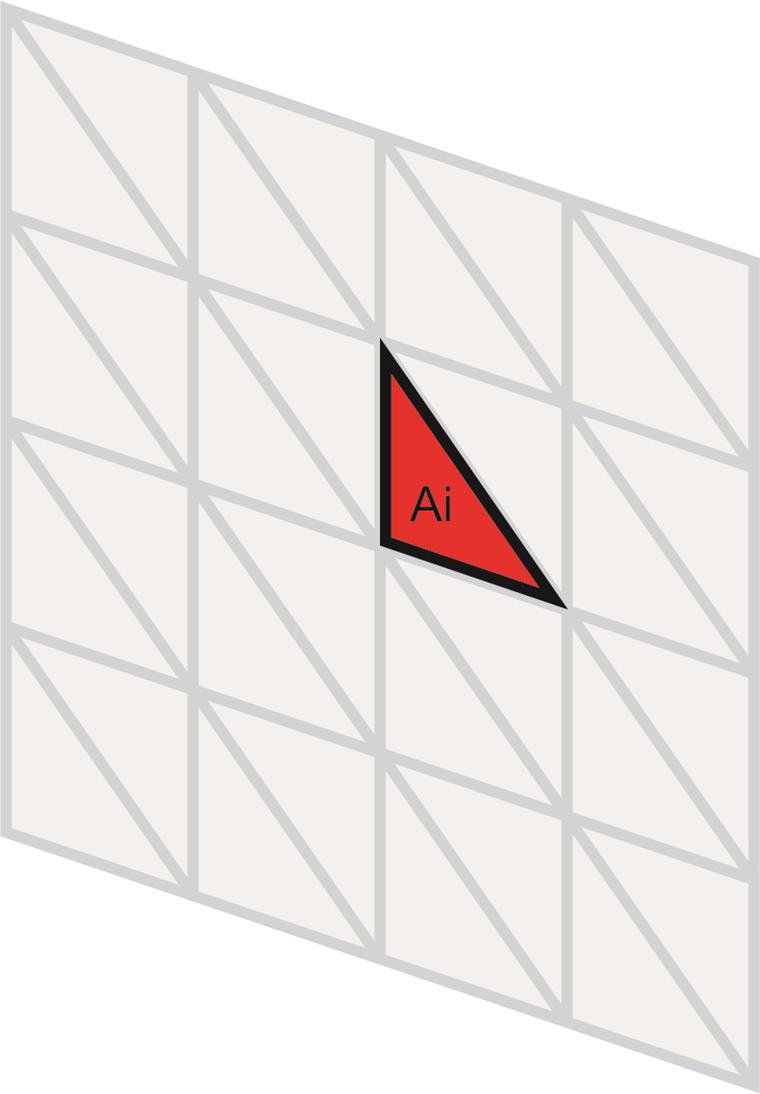

Část sítě modelu ploch, sada trojúhelníků

Hodnota "netto" veličiny (p^N ) se vypočítá jako vážený průměr hodnot (p^N ) vypočítaných pro každý trojúhelník patřící do zóny, vypočítaných z hodnoty (p⁺ ) na přední straně a (p^- ) hodnota na zadní straně trojúhelníků. Průměrná hodnota vypočítaná přes všechny trojúhelníky průřezu sítě je dána vzorcem:

Dále se zobrazí součinitele CpN, smykové napětí T^N a maximální a minimální hodnoty těchto veličin (např. Max_p^N, Min p^N, Max T^N, Min T^N atd^. ). Maximální/minimální hodnoty jsou maxima/minima proměnných na přední/zadní straně každého trojúhelníku náležejícího do zóny, např. Max C_p⁺ je maximální hodnota Cp na přední straně každého trojúhelníku patřícího do zóny.

Stěna s tloušťkou a bez tloušťky

Geo-průřezy

Každý model - primární nebo sekundární - představuje geo-řez. Jsou k dispozici v záložce "Model" v pracovním okně. S addonem vytvořit řezy a pracovat s nimi.

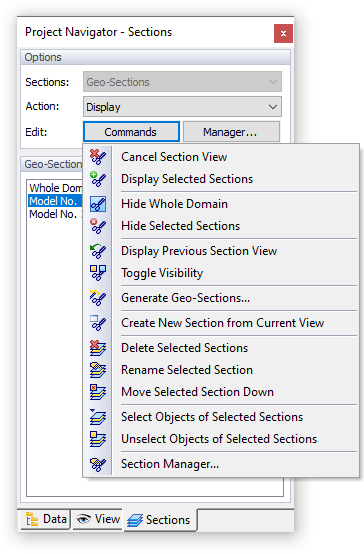

Functions Příkazy pro Geo-Sections

Síťové průřezy

The mesh sections represent all zones that were created automatically or defined manually (see Chapter Zones). Jsou k dispozici v záložce "Zóny" v pracovním okně. Pro úpravu nebo smazání řezů použijte .

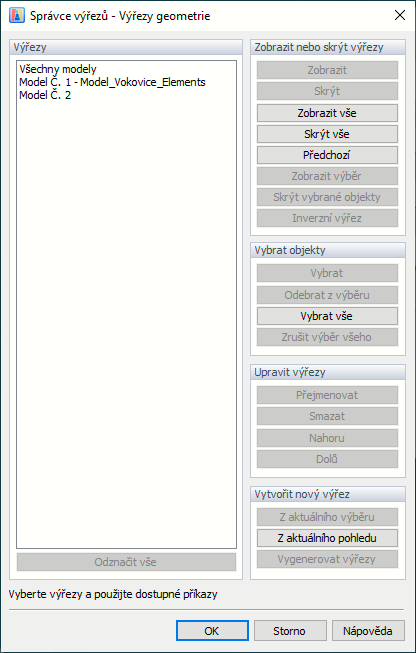

Správce průřezů - Řezy ze sítě
