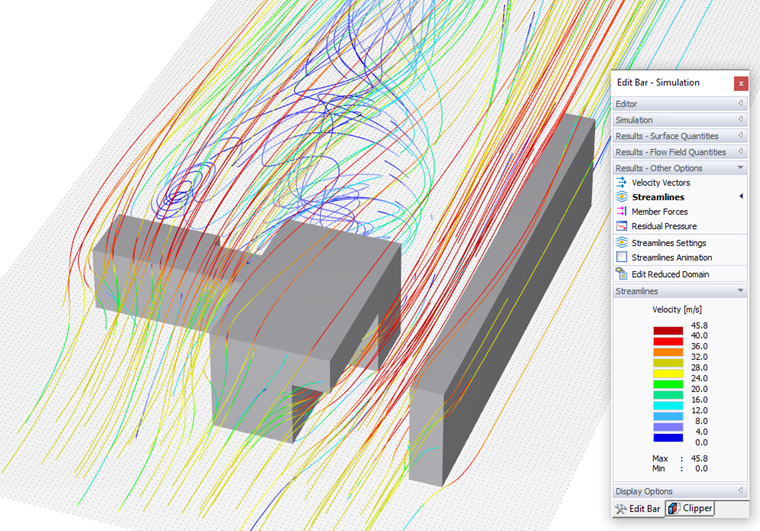

Proudnice jsou dobrým nástrojem pro studium charakteru proudění vzduchu. Představují skladbu křivek, které jsou tečné k vektoru rychlosti (viz výše), a znázorňují směr, kterým se bude pohybovat nehmotný prvek s tekutinou v libovolném časovém bodě (viz definice [https://www.grc.nasa. gov/WWW/k-12/airplane/stream.html NASA]).
Barvy znázorňují rychlost pohybu částic větrným tunelem. Příslušné rychlosti jsou vypsány v panelu.
Pro vizualizaci proudění vzduchu aktivujte v panelu nebo v nabídce "Výsledky" možnost "Animace proudění". Poté můžete sledovat plovoucí částice proudící okolo modelu a zkoumat jejich rychlosti a směry.
Grafické nastavení proudnic se nastavuje v samostatné sekci panelu. Je přístupný kliknutím na tlačítko Nastavení proudových linií v panelu nebo z nabídky "Možnosti" pomocí příkazu "Proudové linie".

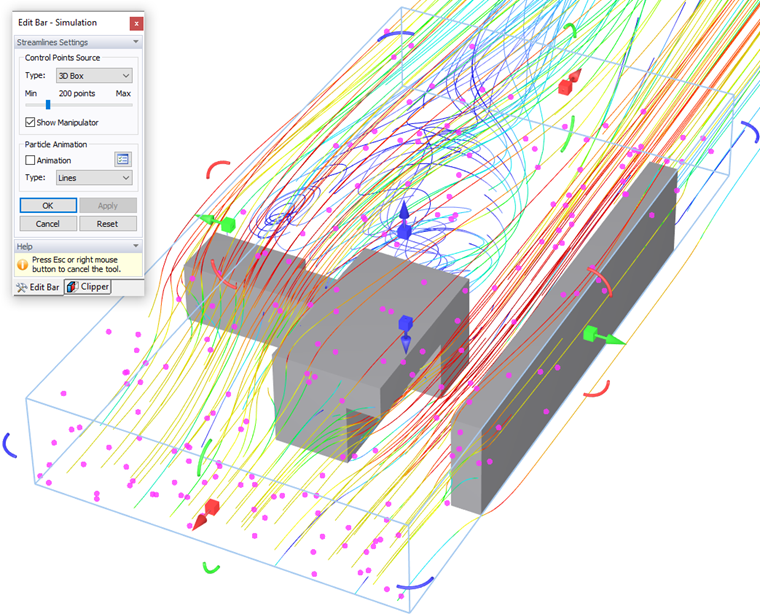

Zdroj kontrolních bodů
Proudnice se vycházejí z kontrolních bodů, které se vytvoří automaticky. Počet bodů lze upravit pomocí posuvníku.
Kontrolní body se standardně nacházejí v 3D boxu. Ze seznamu je možné vybrat jiný typ zdroje (viz obrázek vlevo), ale tyto možnosti jsou relevantní pouze pro konkrétní vyhodnocení.
Pokud je aktivována možnost "Zobrazit manipulátor", můžete změnit velikost a umístění 3D boxu graficky v pracovním okně. Funkce šipek odpovídají funkcím pro úpravu větrného tunelu (viz kapitola Větrný tunel). Click
to transfer the new settings.
Animace částic
Pomocí volby "Animace" lze zapnout nebo vypnout promítání animace proudnic v pracovním okně.
Standardně se proudění částic zobrazí jako linie. Pokud ze seznamu vyberete možnost "Částice", můžete pozorovat směr a rychlost částic okolo modelu.

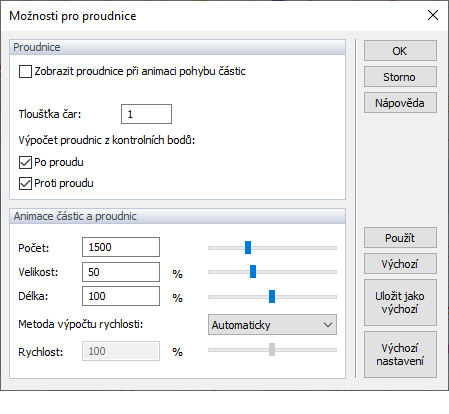

To modify the settings of the animated streamlines, click the
. Alternatively, open the "Options" menu, point to "Streamlines," and select "Streamlines Options." The following dialog box is opened.
Proudnice
Volba "Zobrazit proudnice při animaci pohybu částic" určuje, zda se linie zobrazí, pokud jsme vybrali typ animace "Částice" (viz výše). Kromě toho je možné zvýšit tloušťku linií proudnic. "Výpočet" proudnic se standardně provádí jak "Po proudu" tak "Proti proudu". The former option enables you, for example, to visualise the effects of drag, the latter to display lift in detail.
Animace částic a proudnic
In this section of the dialog box, you can control the "Count" (number), "Size" (thickness), "Length," or "Speed" of the particles and streamlines utilized for the animated display. Pomocí posuvníku lze zvýšit nebo snížit jednotlivé parametry.
Click
to review modified settings in the animated view without closing the dialog box.
