Profil větru

Parametry simulace, Profil větru

V této záložce se nastavují parametry rychlosti větru a/nebo intenzity turbulence, které se použijí v modelu. Po importu modelu z programu RFEM 6 nebo RSTAB 9 se zobrazí profil větru podle vybrané normy.

Typ profilu větru

Vyberte typ profilu, který chcete definovat: "Rychlost větru" nebo "Intenzita turbulence". Je také možné definovat parametry turbulence "k", "ε" nebo "ω" na hranici vstupu do tunelu, to je možné odškrtnutím "Výpočet parametrů z intenzity turbulence", viz Obrázek níže.

Uživatelsky definované turbulence profily

Poté vytvořte profil zadáním jeho "relativních" nebo "absolutních" hodnot pomocí tabulky v sekci "Hodnoty profilu větru". Při použití volby "Relativní" odpovídá referenční hodnota 1 vstupní rychlosti definované v záložce Obecné nebo intenzitě turbulence zadané v záložce Turbulence. V tabulce "Hodnoty profilu větru" pak můžete pro každou výškovou úroveň definovat "Faktor". Pokud je nastavena možnost "Absolutní", můžete přímo zadat hodnoty rychlosti větru nebo procenta intenzity turbulence. The header of the table below is changed to "Speed" or "Turbulence parameters," respectively.

Hodnoty profilu větru

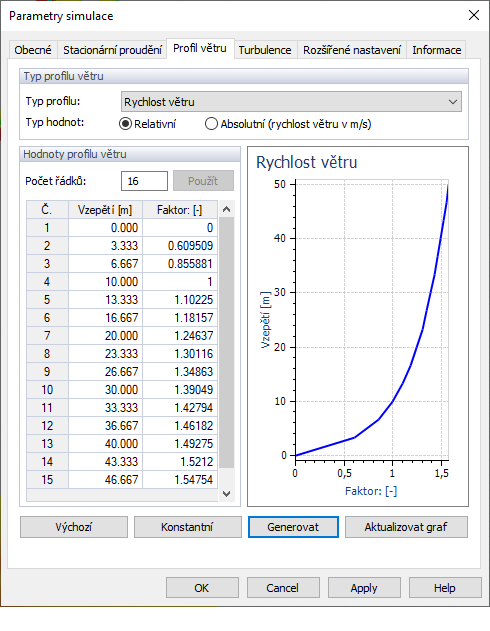

Pro zadání parametrů rychlosti větru nebo turbulence v určitých výškových úrovních v této tabulce je třeba zadat požadovaný počet řádků a kliknout na tlačítko . Poté můžete definovat každou "výšku" a přiřadit "faktor", "rychlost" nebo "parametry turbulence" (v závislosti na výše vybrané možnosti). Alternativně můžete vložit hodnoty z listu Excel. Klikněte na tlačítko pro zobrazení diagramu parametrů rychlosti větru nebo turbulence vašich dat.

V tabulce vytvoří jednotný profil větru pro celý model. V tabulce jsou zapotřebí pouze dva řádky.

Pokud použijete pro vytvoření profilu rychlosti větru se otevře nový dialog.

Generovat profil větru

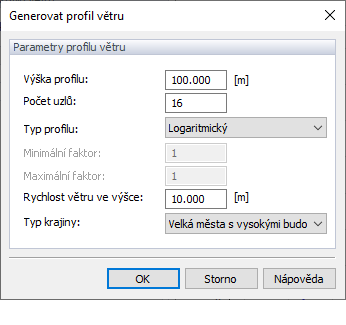

Zadejte výšku profilu a počet vnitřních bodů. Můžeme si vybrat mezi logaritmickým a lineárním typem profilu. Zadejte výšku, ve které má vtokovou rychlost (definovanou v záložce Obecné) platit. Nakonec vyberte příslušný typ krajiny pro definování drsnosti terénu: malá města a vesnice, velká města s vysokými budovami nebo velká města s mrakodrapy. Poté klikněte pro vygenerování profilu rychlosti větru.
