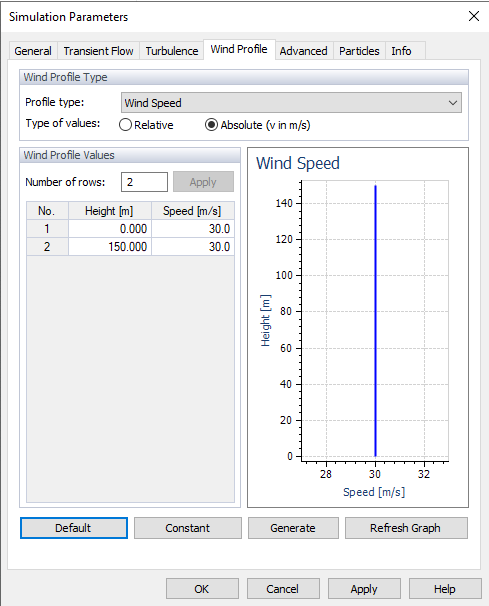

Esta pestaña controla los parámetros de la velocidad del viento y/o la intensidad de la turbulencia que se aplican al modelo. Cuando el modelo se ha importado desde RFEM 6 o RSTAB 9, se muestra el perfil de viento según la norma seleccionada.
Tipo de perfil de viento

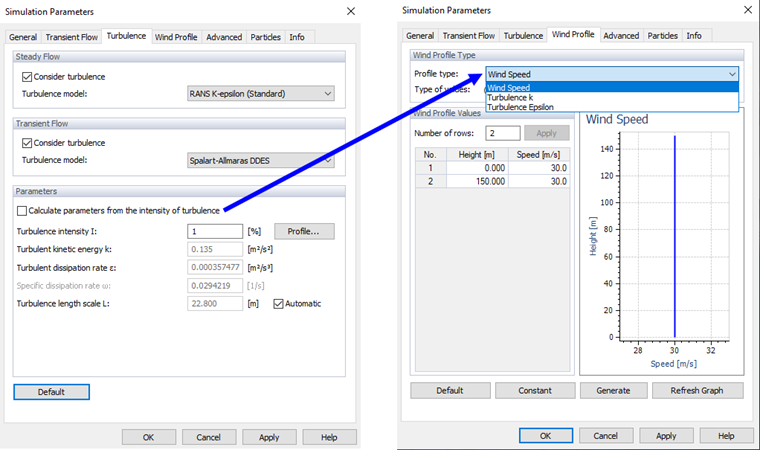

Seleccione el tipo de perfil que desea definir: "Velocidad del viento" o "Intensidad de la turbulencia". También es posible definir los parámetros de turbulencia "k", "ε" o "ω" en el límite de entrada del túnel, esto es posible desmarcando "Calcular parámetros a partir de la intensidad de la turbulencia", consulte la Imagen a continuación.
Luego cree el perfil definiendo sus valores "Relativos" o "Absolutos" por medio de la tabla en el área "Valores del perfil de viento". Con la opción "Relativa", el valor de referencia 1 corresponde a la velocidad de entrada definida en la pestaña General o a la intensidad de la turbulencia especificada en la pestaña Turbulencia. Luego puede definir el "Factor" de cada nivel de altura en la tabla "Valores del perfil de viento". Cuando se establece la opción "Absoluta", puede introducir los valores de la velocidad del viento o los porcentajes de la intensidad de la turbulencia directamente. The header of the table below is changed to "Speed" or "Turbulence parameters," respectively.
Valores del perfil de viento
Para definir la velocidad del viento o los parámetros de turbulencia en niveles de altura específicos en esta tabla, introduzca el "Número de filas" requerido y haga clic en el
complemento, por ejemplo. Luego, puede definir cada "Altura" y asignar los parámetros "Factor", "Velocidad" o "Turbulencia" (dependiendo de la opción seleccionada anteriormente). Como alternativa, puede pegar los valores de una hoja de Excel. Haga clic en
para mostrar la velocidad del viento o el diagrama de parámetros de turbulencia de sus datos.
En la tabla
crea un perfil de viento uniforme para todo el modelo. Solo se necesitan dos filas de tabla.
Cuando usa el

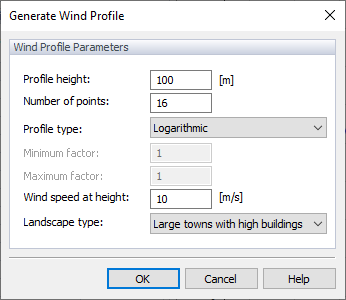

para crear un perfil de velocidad del viento, aparece un nuevo cuadro de diálogo.
Defina la altura del perfil y el número de puntos intermedios. Puede seleccionar entre un tipo logarítmico y lineal del perfil. Introduzca la altura a la que se aplica la velocidad de entrada (definida en la pestaña General). Finalmente, seleccione el tipo de paisaje relevante para definir la rugosidad del terreno: pequeños pueblos y aldeas, grandes ciudades con edificios altos o grandes ciudades con rascacielos. Luego haga clic en
para generar el perfil de velocidad del viento.
