Estos gráficos muestran el desarrollo temporal de las cantidades (presión, velocidad y coeficienteCp ) en los puntos del palpador dado. Los palpadores se dividen en tres grupos según el tipo de malla en la que se encuentran sus puntos: Una malla de "Campo de flujo", una malla de "Modelo original" y una malla de "Modelo simplificado"; para obtener más información sobre las sondas, consulte el capítulo Sondas.
Las excepciones son los "Puntos de prueba" en el "Modelo original", cuyas curvas siempre se trazan a partir de los datos de flujo transitorio para todo el dominio. Esto se debe a razones técnicas asociadas con la extrapolación de la presión en el modelo original. Las curvas que se encuentran en el modelo original tienen otra peculiaridad, a saber, el caso en el que el modelo original consiste en una placa plana que tiene dos valores de resultados diferentes en un punto (por ejemplo, una presión diferente en los lados frontal y posterior de la placa). En tales casos, se trazan dos curvas diferentes en el gráfico y se marcan con un sufijo especial: "Delantero" y "Detrás", véase Mesh Section en las secciones del capítulo.

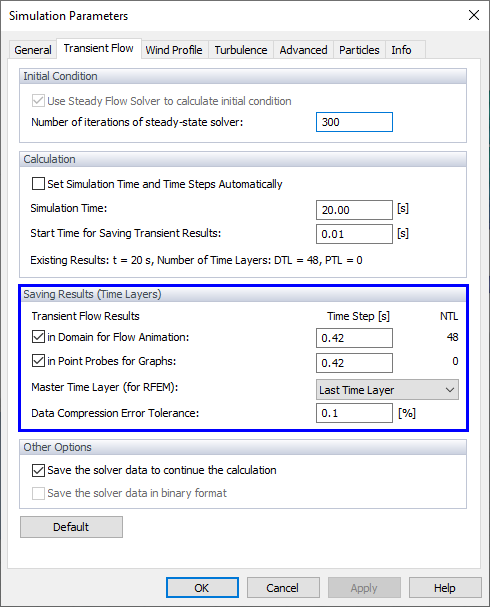

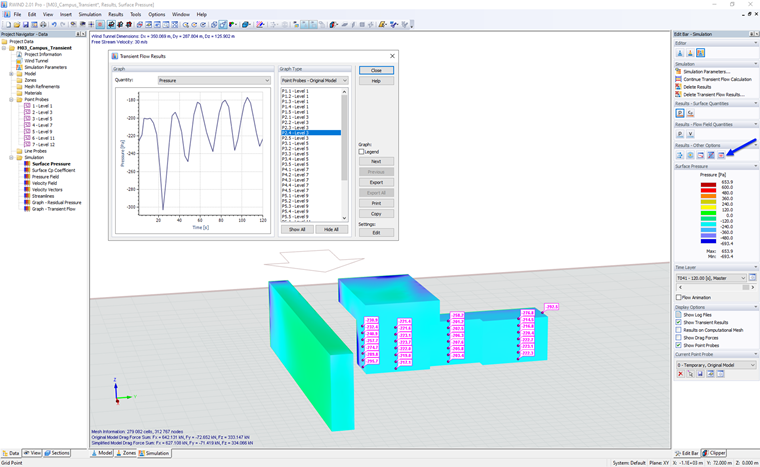

Para resumir, antes del cálculo es necesario definir los Sondeos puntuales en el lugar de interés y activar el guardado de datos para gráficos en el Parámetros de simulación, luego, después del cálculo transitorio, puede mostrar las curvas para el sondeo de puntos seleccionado en la capa de tiempo dada, como puede ver en la imagen a continuación.

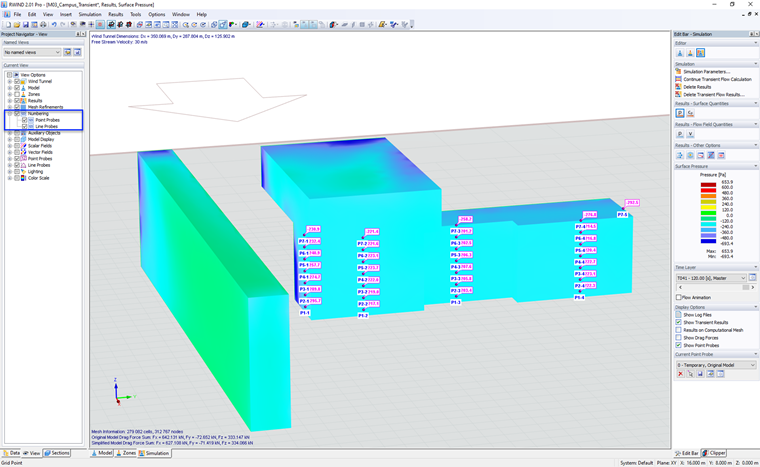

Los nombres de las curvas en el gráfico se corresponden con la numeración de los puntos del palpador, que se pueden mostrar en el gráfico según la imagen siguiente.
