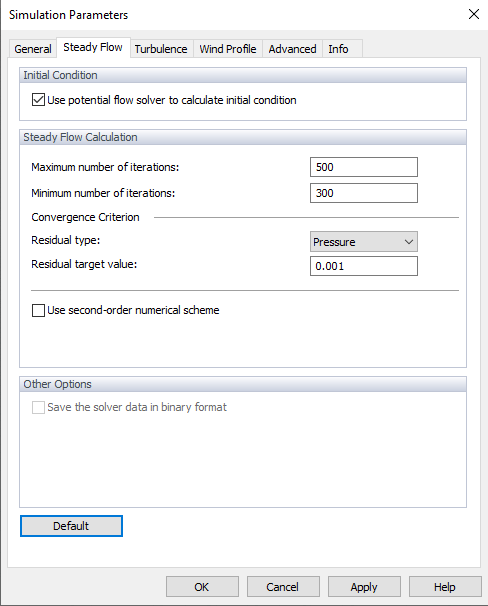

El cálculo de flujo estacionario se puede seleccionar en la pestaña "General" del cuadro de diálogo "Parámetros de simulación" (consulte la imagen
Parámetros de simulación
).
Condiciones iniciales
Al activar la opción "Usar flujo potencial para calcular la condición inicial", se usa una versión linealizada de las ecuaciones de Navier-Stokes no viscosas para generar las condiciones iniciales.
Cálculo de flujo estacionario
Puede definir el "Número máximo de iteraciones". De forma predeterminada, el límite es de 500 iteraciones. Si el cálculo converge en menos iteraciones, se detiene. También puede definir el "Número mínimo de iteraciones", que se establece en 300 iteraciones de forma predeterminada (consulte la imagen
Opciones del programa
), independientemente de si ya se ha cumplido el criterio de convergencia (véase a continuación). El número máximo es útil para evitar bucles infinitos.

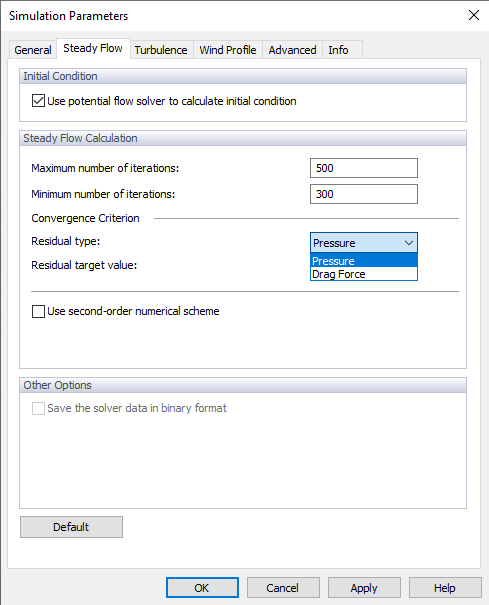

El "Criterio de convergencia" representa el límite de parada para el cálculo. Hay dos criterios de convergencia disponibles, puede seguir el criterio de presión o el criterio de fuerza de arrastre. Seleccione una de las opciones en el Tipo de residuo y luego establezca el valor objetivo.
Tan pronto como la cantidad residual cae por debajo del valor definido, el cálculo finaliza. El diagrama de iteraciones y la cantidad residual (p-Residual para presión) se muestra durante el cálculo. También está disponible en los resultados de la simulación (consulte el capítulo Residuales).
La casilla de verificación "Usar esquema numérico de segundo orden" controla qué esquema numérico se usa para los términos de divergencia (flujos). No está activado de forma predeterminada, por lo que el cálculo se realiza según el primer orden. Si se ha seleccionado la casilla de verificación, la solución se realiza según el segundo orden.
Otras opciones
El solucionador de estado estacionario de RWIND 3 no captura completamente los efectos "oscilantes" como se describe en FAQ 4731. Para resolver numéricamente las ecuaciones diferenciales parciales, todos los términos diferenciales (derivadas en el espacio y en el tiempo) tienen que discretizarse. Puede encontrar más información sobre los solucionadores en la documentación Algorithms and Solvers. Hay una amplia lista de discretizaciones ("esquemas"), teniendo cada esquema un comportamiento numérico particular en vista de la precisión, estabilidad y convergencia. Para obtener más información sobre la convergencia, consulte CFD Direct.
