RWIND 2 es una herramienta excepcional para crear cargas inducidas por el viento en estructuras generales. RWIND 2 es un programa separado que se usa externamente para determinar los casos de carga y las cargas de viento para los modelos de RFEM 6 y RSTAB 9. Para RFEM, el modelo puede consistir en vigas, superficies y/o sólidos en cualquier composición. Para los modelos de RSTAB, se pueden crear cargas para modelos que se ajusten completamente al sistema estructural, como torres de celosía o vigas arriostradas sin revestimiento. RWIND utiliza un modelo numérico de CFD (Computational Fluid Dynamics) para aplicar una simulación de la mecánica de fluidos del flujo alrededor de los objetos en un túnel de viento. Como resultado del proceso de simulación, se crean cargas de viento específicas para RFEM o RSTAB.
Para la simulación se utiliza una malla 3D de volúmenes finitos. RWIND realiza el mallado automático, mientras que la densidad general de la malla, así como el refinamiento de la malla local cerca del modelo, se pueden configurar fácilmente utilizando solo unos pocos parámetros. Para el cálculo del flujo de aire y la presión superficial en el modelo, se aplica un solucionador numérico de volumen finito para flujo turbulento incompresible. Los resultados luego se extrapolan en el modelo. RWIND ha sido diseñado para trabajar con varios solucionadores numéricos. Actualmente, recomendamos usar el paquete de software OpenFOAM®, que, según nuestras pruebas, da muy buenos resultados y es una herramienta ampliamente utilizada para simulaciones de CFD. Se están desarrollando solucionadores numéricos alternativos.
RWIND 2 es capaz de leer la topología de los modelos de RFEM 6 y RSTAB 9, así como de los archivos *.stl, *.ifc, *.obj y *.vtp (la importación de los archivos *.stp y *.igs está en preparación). Las correcciones menores del modelo que pueden ser necesarias para esquinas o uniones se aplican automáticamente. Los datos relevantes para la carga se pueden definir en RWIND 2 o en los casos de carga de RFEM 6/RSTAB 9. Se recomienda la última opción: Le permite crear casos de carga para las direcciones de viento relevantes y aplicar perfiles de viento según normas específicas. Los efectos de la turbulencia se pueden incluir opcionalmente. Las dimensiones del túnel de viento se establecen al tamaño del modelo, pero se pueden modificar, si es necesario.

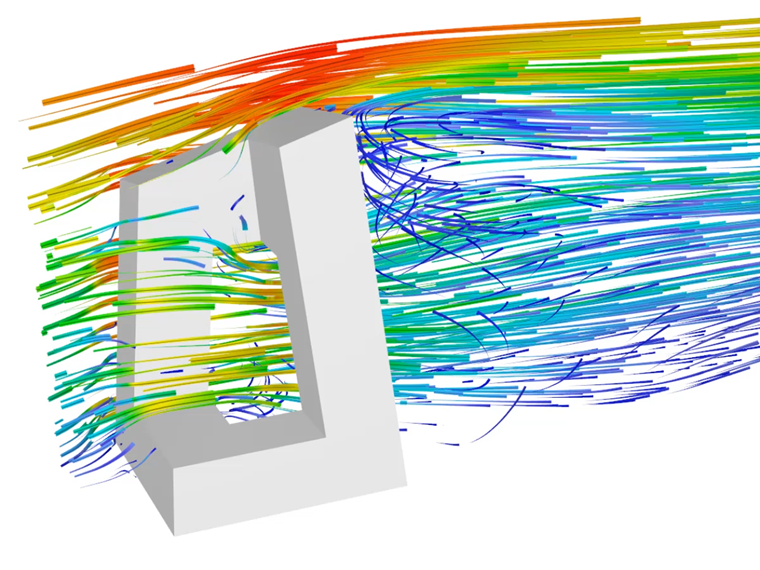

Los resultados de la simulación incluyen los campos de presión y velocidad alrededor del modelo, las líneas de corriente, la presión superficial y los esfuerzos en las barras. Representan los resultados de un análisis estacionario. Todos los resultados se ilustran por medio de mapas de colores (isobandas) o isolíneas en el modelo, o mediante planos de corte dentro del túnel de viento. Las líneas de corriente se pueden mostrar en una vista animada, lo que facilita la evaluación de los efectos del flujo laminar y turbulento. Como resultado esencial de la simulación, se crean cargas para el modelo de RFEM/RSTAB. Se exportan a los casos de carga respectivos, donde se aplican como cargas en nudos de EF o cargas en barra.
El procedimiento común para crear cargas de viento con RWIND 2 es el siguiente:
- Defina los datos del modelo en RFEM 6 o RSTAB 9. Asegúrese de que el complemento 'Simulación de viento' esté activado en el cuadro de diálogo "Datos básicos".
- Abra el cuadro de diálogo "Casos de carga y combinaciones". Defina los casos de carga para las direcciones de viento relevantes y asigne el tipo de análisis "Simulación de viento" a cada uno.
- Defina la "Configuración del análisis de simulación de viento" y el "Perfil de viento" para esos casos de carga.
- Utilice la función "Calcular simulación de viento" para exportar los datos del modelo relacionados con uno de los casos de carga al programa RWIND 2.
- En RWIND, puede revisar la configuración del túnel de viento, la malla, la simplificación del modelo, etc. Ajuste los parámetros, si es necesario.
- Inicie el cálculo en RWIND.
- Compruebe los resultados.
- Salga de RWIND y vuelva a RFEM/RSTAB.
- Combine los casos de carga de viento con otros casos de carga en combinaciones de carga y de resultados, si corresponde.
- Finalmente, inicie el cálculo de las deformaciones y esfuerzos internos.
Además de la aplicación interactiva con RFEM 6 o RSTAB 9, RWIND 2 se puede utilizar como un programa independiente para análisis universales de CFD. Simplemente importe el modelo que ha creado en su aplicación CAD y realice el análisis en RWIND. Los campos de flujo, las presiones superficiales, las fuerzas de arrastre, etc., se pueden utilizar para varios campos de aplicación, como un análisis de edificios muy próximos entre sí o una simulación de comodidad del viento para peatones en una ciudad.
Esperamos que disfrute de un tiempo agradable y exitoso trabajando con RWIND 2.
