RWIND 3 è uno strumento eccezionale per creare carichi indotti dal vento su strutture generali. RWIND 3 is a separate program that is used externally to determine load cases and wind loads for RFEM 6 and RSTAB 9 models. Per RFEM, il modello può essere costituito da travi, superfici e/o solidi in qualsiasi composizione. Per i modelli RSTAB, i carichi possono essere creati per modelli completamente conformi al sistema strutturale, come tralicci o travi controventate senza rivestimento. RWIND utilizza un modello numerico CFD (Computational Fluid Dynamics) per applicare una simulazione fluidomeccanica del flusso intorno agli oggetti in una galleria del vento. Come risultato del processo di simulazione, vengono creati carichi del vento specifici per RFEM o RSTAB.
Per la simulazione viene utilizzata una mesh 3D di volumi finiti. RWIND esegue la mesh automatica, mentre la densità complessiva della mesh, nonché l'infittimento della mesh locale vicino al modello, possono essere facilmente impostati utilizzando solo pochi parametri. Per il calcolo del flusso d'aria e della pressione superficiale sul modello, viene applicato un solutore numerico a volume finito per flusso turbolento incomprimibile. I risultati saranno quindi estrapolati sul modello. RWIND è stato progettato per funzionare con vari risolutori numerici. Attualmente, si consiglia di utilizzare il pacchetto software OpenFOAM®, che, secondo i nostri test, dà ottimi risultati ed è uno strumento ampiamente utilizzato per le simulazioni CFD. Altri risolutori numerici alternativi sono in fase di sviluppo.
RWIND 3 es capaz de leer la topología de los modelos de RFEM 6 y RSTAB 9, así como de los archivos *.stl, *.ifc, *.obj y *.vtp (la importación de archivos *.stp y *.igs está en preparación). Piccole correzioni del modello che potrebbero essere necessarie per gli angoli o i giunti vengono applicate automaticamente. The data relevant to the loading can be defined either in RWIND 3 or in the RFEM 6 / RSTAB 9 load cases. Si consiglia quest'ultima opzione: Consente di creare casi di carico per le direzioni del vento pertinenti e di applicare profili del vento secondo norme specifiche. Gli effetti della turbolenza possono essere inclusi opzionalmente. Le dimensioni della galleria del vento sono impostate in base alle dimensioni del modello ma possono essere modificate, se necessario.

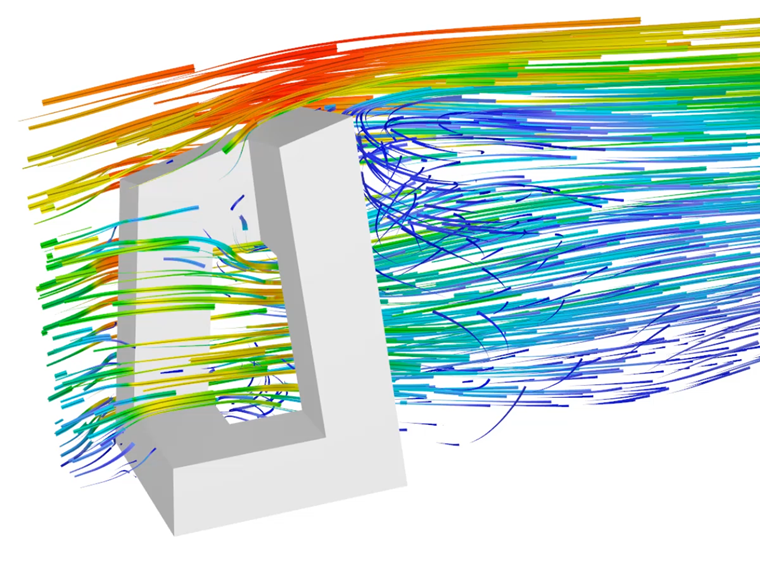

I risultati della simulazione includono i campi di pressione e velocità intorno al modello, le linee di flusso, la pressione superficiale e le forze delle aste. Rappresentano i risultati di un'analisi stazionaria. Tutti i risultati sono illustrati per mezzo di mappe dei colori (isobande) o isolinee sul modello, o da piani di taglio all'interno della galleria del vento. Le linee di flusso possono essere visualizzate in una vista animata, il che rende facile la valutazione degli effetti del flusso laminare e turbolento. Come risultato essenziale della simulazione, i carichi vengono creati per il modello RFEM/RSTAB. Vengono esportati nei rispettivi casi di carico, dove vengono applicati come carichi dei nodi EF o carichi delle aste.
The common procedure for creating wind loads with RWIND 3 is as follows:
- Define the model data in RFEM 6 or RSTAB 9. Assicurati che l'add-on 'Simulazione del vento' sia attivato nella finestra di dialogo "Dati di base".
- Open the "Load Cases & Combinations" dialog box. Definisci i casi di carico per le direzioni del vento rilevanti e assegna a ciascuno il tipo di analisi "Simulazione del vento".
- Definire le "Impostazioni dell'analisi della simulazione del vento" e il "Profilo del vento" per quei casi di carico.
- Use the "Calculate Wind Simulation" function to export the model data relating to one of the load cases to the RWIND 3 program.
- In RWIND, è possibile rivedere le impostazioni della galleria del vento, la mesh, la semplificazione del modello e così via. Modificare i parametri, se necessario.
- Avvia il calcolo in RWIND.
- Controlla i risultati.
- Uscire da RWIND e tornare a RFEM/RSTAB.
- Combina i casi di carico del vento con altri casi di carico nelle combinazioni di carico e di risultati, se applicabile.
- Infine, inizia il calcolo degli spostamenti generalizzati e delle forze interne.
Apart from the interactive application with RFEM 6 or RSTAB 9, RWIND 3 can be used as a stand-alone program for universal CFD analyses. Importa semplicemente il modello che hai creato nella tua applicazione CAD ed esegui l'analisi in RWIND. I campi di flusso, le pressioni della superficie, le forze di resistenza e così via, possono essere utilizzati per vari campi di applicazione, come l'analisi di edifici ravvicinati o una simulazione del comfort del vento pedonale in una città.
We hope you will have a pleasant and successful time working with RWIND 3.
