RWIND 2 to doskonałe narzędzie do generowania obciążeń wiatrem na konstrukcje ogólne. RWIND 2 to osobny program, który służy zewnętrznie do określania przypadków obciążeń i obciążeń wiatrem dla modeli RFEM 6 i RSTAB 9. W przypadku programu RFEM model może składać się z belek, powierzchni i/lub brył o dowolnym składzie. W przypadku modeli w programie RSTAB można tworzyć obciążenia dla modeli, które w pełni odpowiadają układowi konstrukcyjnemu, takich jak wieże kratowe lub stężone dźwigary bez okładziny. RWIND wykorzystuje numeryczny model CFD (Computational Fluid Dynamics) do symulacji mechaniki płynów przepływu wokół obiektów w tunelu aerodynamicznym. W wyniku procesu symulacji tworzone są określone obciążenia wiatrem dla programu RFEM lub RSTAB.
Do symulacji wykorzystano trójwymiarową siatkę o skończonych objętościach. RWIND przeprowadza automatyczne generowanie siatki, podczas gdy ogólne zagęszczenie siatki oraz lokalne zagęszczenie siatki w pobliżu modelu można łatwo ustawić za pomocą kilku parametrów. Do obliczenia przepływu powietrza i ciśnienia powierzchniowego na modelu stosuje się numeryczny solwer objętości skończonych dla nieściśliwego przepływu turbulentnego. Wyniki są następnie ekstrapolowane na model. RWIND został zaprojektowany do pracy z różnymi solwerami numerycznymi. Obecnie zalecamy korzystanie z pakietu oprogramowania OpenFOAM®, który według naszych testów daje bardzo dobre wyniki i jest szeroko stosowanym narzędziem do symulacji CFD. Alternatywne solwery numeryczne są w trakcie opracowywania.
RWIND 2 może odczytywać topologię z modeli programów RFEM 6 i RSTAB 9 oraz z plików *.stl, *.ifc, *.obj i *.vtp (import plików *.stp i *.igs jest w przygotowaniu). Drobne korekty modelu, które mogą być wymagane w przypadku naroży lub połączeń, są wprowadzane automatycznie. Dane istotne dla obciążenia można zdefiniować w programie RWIND 2 lub w przypadkach obciążeń w programie RFEM 6/RSTAB 9. Ta druga opcja jest zalecana: Umożliwia tworzenie przypadków obciążeń dla wiatru o określonych kierunkach i zastosowanie profili wiatru zgodnie z określonymi normami. Opcjonalnie można uwzględnić wpływ turbulencji. Wymiary tunelu aerodynamicznego są dostosowane do rozmiaru modelu, ale w razie potrzeby można je zmodyfikować.

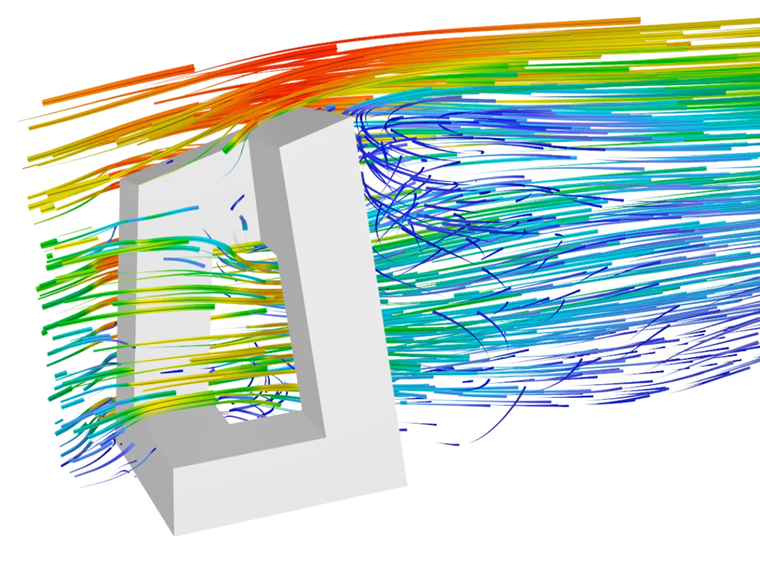

Wyniki symulacji obejmują pola ciśnienia i prędkości wokół modelu, linie prądu, ciśnienie powierzchniowe i siły prętowe. Stanowią one wyniki analizy stacjonarnej. Wszystkie wyniki są przedstawiane za pomocą map kolorów (izopowierzchni) lub izolinii na modelu, lub poprzez płaszczyzny typu slicer w tunelu aerodynamicznym. Linie przepływu mogą być wyświetlane w postaci animacji, co ułatwia ocenę wpływu przepływu laminarnego i turbulentnego. Istotnym wynikiem symulacji są obciążenia dla modelu w programie RFEM/RSTAB. Są one eksportowane do odpowiednich przypadków obciążeń, gdzie są stosowane jako obciążenia węzłowe ES lub obciążenia prętowe.
Typowa procedura tworzenia obciążeń wiatrem za pomocą RWIND 2 jest następująca:
- Zdefiniuj dane modelu w programie RFEM 6 lub RSTAB 9. Należy upewnić się, że w oknie dialogowym "Dane podstawowe" aktywowane jest rozszerzenie 'Symulacja wiatru'.
- Otworzyć okno dialogowe „Przypadki obciążeń i kombinacje obciążeń”. Zdefiniuj przypadki obciążeń dla odpowiednich kierunków wiatru i przydziel każdy typ analizy "Symulacja wiatru".
- Dla tych przypadków obciążeń należy zdefiniować 'Ustawienia analizy symulacji wiatru' oraz 'Profil wiatru'.
- Za pomocą funkcji "Oblicz symulację wiatru" można wyeksportować dane modelu dotyczące jednego z przypadków obciążeń do programu RWIND 2.
- W RWIND można przeglądać ustawienia tunelu aerodynamicznego, siatki, uproszczenia modelu itp. W razie potrzeby dostosuj parametry.
- Rozpocznij obliczenia w RWIND.
- Sprawdź wyniki.
- Zamknij RWIND i wróć do programu RFEM/RSTAB.
- W razie potrzeby należy połączyć przypadki obciążenia wiatrem z innymi przypadkami obciążeń w kombinacjach obciążeń i wyników.
- Na koniec rozpocznij obliczenia odkształceń i sił wewnętrznych.
Oprócz interaktywnej aplikacji z RFEM 6 lub RSTAB 9, RWIND 2 może być używany jako samodzielny program do uniwersalnych analiz CFD. Wystarczy zaimportować utworzony model w aplikacji CAD i przeprowadzić analizę w RWIND. Pola przepływu, naciski powierzchniowe, siły oporu itp. można wykorzystać do różnych obszarów zastosowań, takich jak analiza budynków położonych blisko siebie lub symulacja wiatru w mieście.
Mamy nadzieję, że praca z RWIND 2 będzie dla Państwa przyjemnością i sukcesem.
