Parametry chropowatości powierzchni

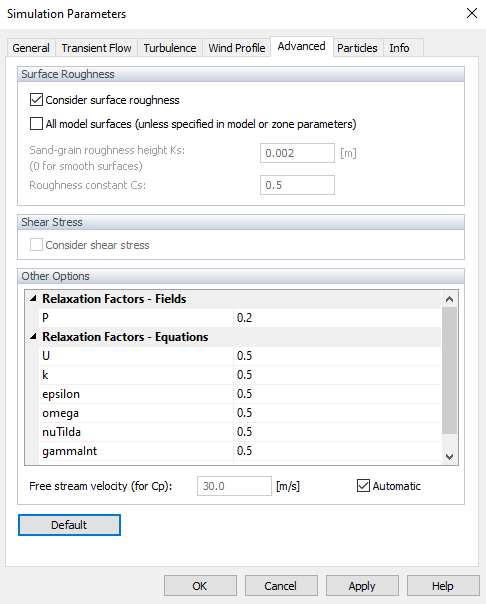

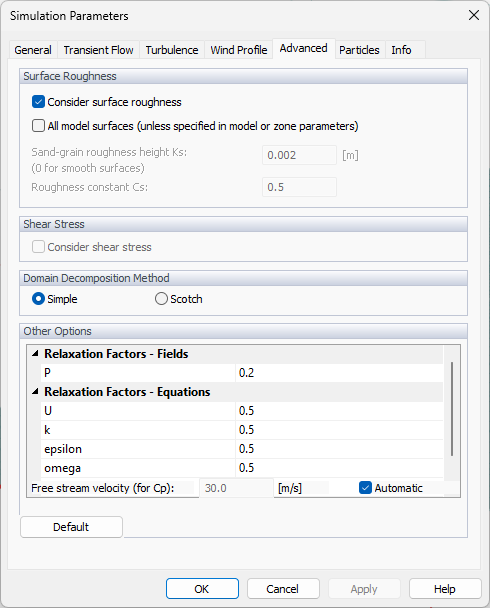

Jeżeli tekstura powierzchni modelu ma znaczny wpływ na wyniki, należy aktywować pole wyboru 'Uwzględnij chropowatość powierzchni'. Chropowatość zostanie wówczas uwzględniona dla każdej powierzchni modelu. Do powierzchni lub stref stosowane są określone warunki brzegowe, które ograniczają lepkość turbulentną powierzchni, aby uwzględnić wpływ chropowatości.
Aby program mógł określić lepkość turbulentną w pobliżu powierzchni, należy określić "Wysokość chropowatości Ks ". W polu wprowadzania można zdefiniować rozmiar ziaren piasku. Należy pamiętać, że wartość należy wprowadzić w metrach.
„Stała chropowatości Cs ” kontroluje kształt i rozstaw ziaren piasku. Ten parametr domyślnie ustawiony jest na 0,5, przy założeniu, że rozkład jest jednorodny. W przypadku nierównomiernej chropowatości Cs można zwiększyć do 1,0.
naprężenia styczne
Ta sekcja jest obecnie dostępna tylko do obliczania Przepływu stacjonarnego. Wyświetlanie naprężeń stycznych można aktywować za pomocą opcji "Wyniki naprężeń stycznych", wyniki są dostępne po zakończeniu obliczeń w wynikach Ilości powierzchni. Za pomocą opcji „Uwzględnij siły” można również uwzględnić naprężenie styczne w tensorze naprężeń Cauchy'ego, a następnie w wypadkowej sile oporu. Więcej informacji na temat naprężenia stycznego można znaleźć w rozdziale Ilości powierzchniowe, powierzchniowe naprężenie styczne .
Inne opcje
W RWIND 3 można ustawić "Współczynniki relaksacji" dla obliczeń OpenFOAM®. Współczynniki relaksacji są ściśle powiązane ze statecznością i zbieżnością obliczeń. Ogólnie rzecz biorąc, współczynniki relaksacji określają wartość, o jaką dana wielkość zmienia się od poprzedniej iteracji do następnej. Dla współczynnika równego 1 nie ma żadnego wpływu, a efekt wzrasta, gdy współczynnik relaksacji zbliża się do zera. Przypadek graniczny 0 oznacza przypadek, w którym rozwiązanie w ogóle nie zmienia się wraz z kolejnymi iteracjami. Dlatego dopuszczalna wartość współczynnika relaksacji powinna być większa niż 0 i mniejsza lub równa 1.
Optymalnym wyborem dla współczynnika relaksacji jest taki, który jest wystarczająco mały, aby zapewnić stabilne obliczenia, ale wystarczająco duży, aby szybko posunąć proces iteracyjny do przodu.
