Próbki

RWIND oferuje możliwość zdefiniowania lokalizacji wyników w określonych punktach modelu lub w otaczającym go tunelu aerodynamicznym. Te punkty kontrolne nazywane są „Sondami”. Można je wykorzystać do oceny i zarządzania wartościami wyników zarówno dla wielkości pola powierzchni, jak i przepływu. Te wyniki numeryczne zdefiniowane dla modelu RWIND 3 są również wykorzystywane do dokumentowania wyników w protokole wydruku programu RFEM 6 lub RSTAB 9 (patrz rozdział Protokół wydruku). Można zdefiniować sondy dla punktów i linii (patrz rozdział Wykres wzdłuż linii). W drzewie nawigatora wyświetlane są wszystkie zbiory próbek.

Nawigator projektu, Sondy punktowe

Aby wstawić sondy punktowe, należy użyć menu "Wstawić" lub przycisku "Wstawić punkt próbny" , która jest dostępna w sekcji panelu w sekcji Sonda bieżącego punktu.

Aktualna sonda punktowa

Jeżeli funkcja ta jest aktywna, odpowiednie punkty można wybrać za pomocą myszy. Współrzędne punktów wyświetlane są w panelu, który posiada specjalny układ. W razie potrzeby można również zmodyfikować uchwycenie obiektu. Po zaznaczeniu wszystkich punktów należy kliknąć .

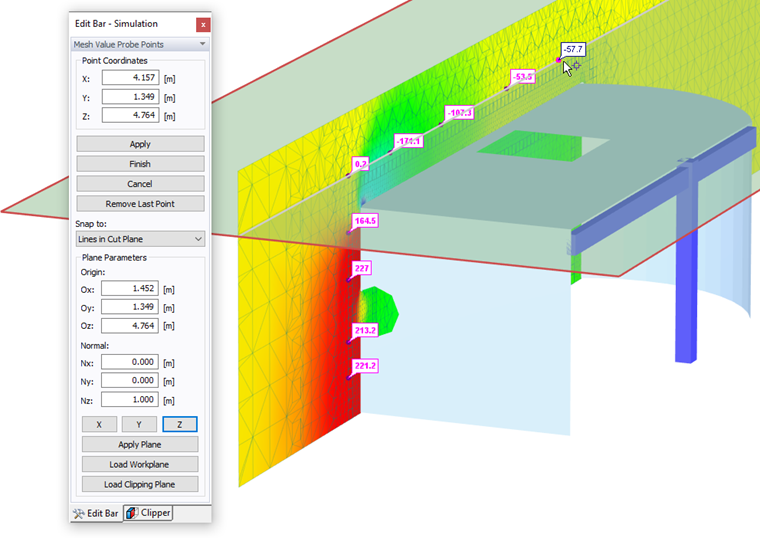

Graficzna definicja punktów sondy wartości siatki

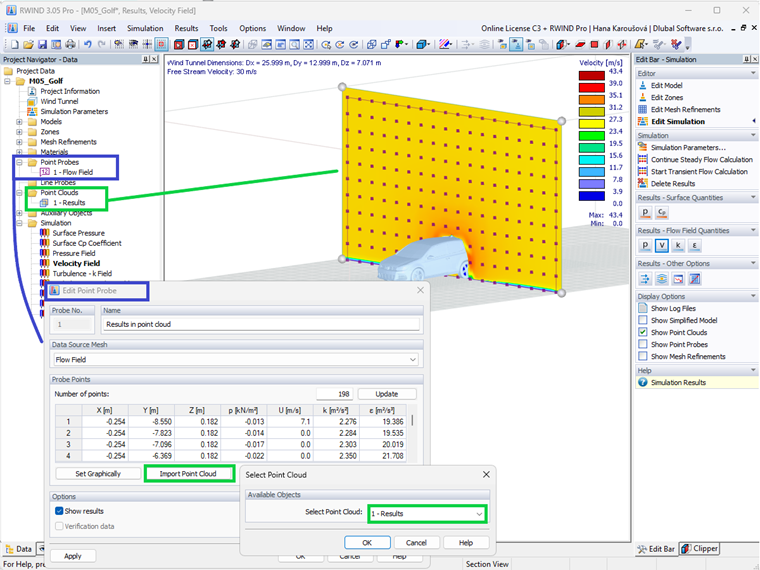

Aktualna próbka punktów próbkowania jest oznaczona jako 0 - Tymczasowe. Aby zapisać kopię na stałe, należy użyć przycisku "Zapisz kopię sondy" poniżej listy sond punktowych. Pojawi się nowe okno dialogowe, w którym można zdefiniować "Nazwę'"sondy i sprawdzić współrzędne każdego punktu.

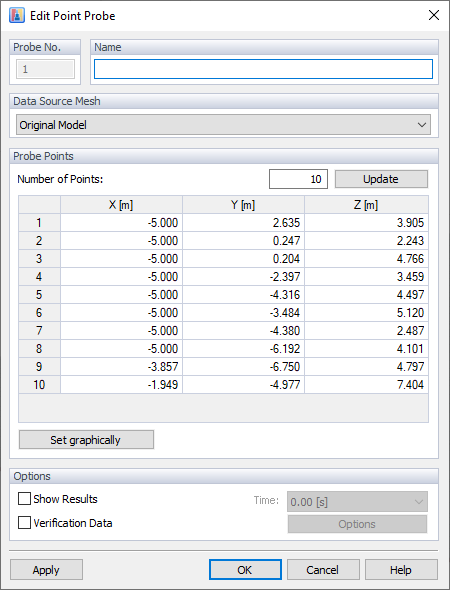

Edycja sondy punktowej

Wskazówka

Opcje sekcji "Siatka źródeł danych" określają, do jakiego typu siatki odnoszą się sondy (patrz Rozdział Siatka obliczeniowa i uproszczenie modelu).

Siatka źródeł danych

Sondy są specyficzne dla trzech kategorii siatek źródeł danych:

• Model oryginalny - Wyświetlanie ilości powierzchni na siatce powierzchniowej (tzn. opcja "Wyniki siatki o skończonych objętościach" jest wyłączona)
• Model uproszczony - wyświetlanie ilości powierzchni na siatce objętości skończonych
• Pole przepływu - wyświetlanie wielkości pola przepływu na siatce o skończonej objętości

Na przykład wyniki pola przepływu (pole ciśnienia, turbulencje itp.) wymagają innego położenia sond niż wyniki powierzchniowe₍ ciśnienie powierzchniowe, współczynnik Cp).

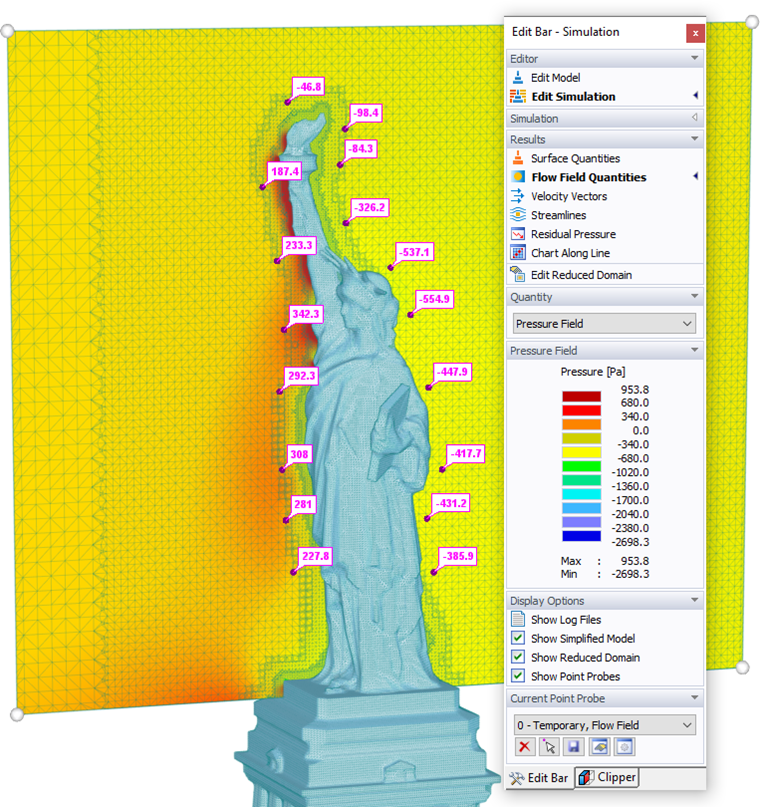

Sondowanie wyników pola ciśnienia na siatce o skończonej objętości

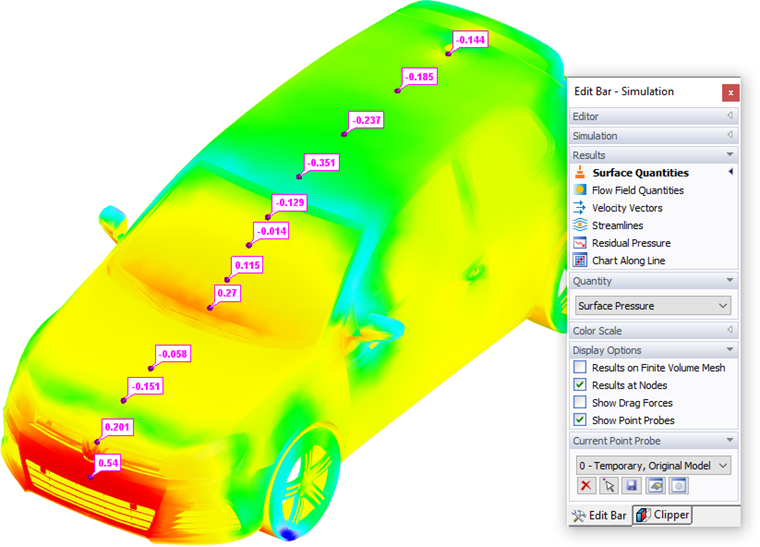

Sondy wyników ciśnienia powierzchniowego zdefiniowanego na siatce powierzchniowej

Opcje danych weryfikacji

W przypadku zaznaczenia opcji „Dane wzorcowania” możliwe jest ręczne wprowadzenie wartości granicznych (ciśnienie wzorcowania) do tabeli.

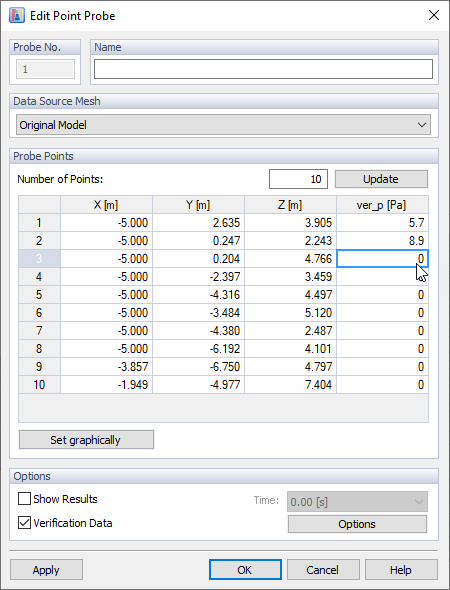

Edytuj sondę punktową, dane do weryfikacji

Ustawienia danych weryfikacji znajdują się w "Opcjach", tutaj można wybrać metodę interpolacji i ustawić ograniczenia zakresu danych.

Opcje danych weryfikacji

Istnieją dwie możliwe metody interpolacji. Pierwsza metoda interpolacji Gausa jest rdzeniem interpolacji, który po prostu zwraca wagi dla wszystkich punktów znalezionych w sferze zdefiniowanej przez promień R. Wagi są obliczane jako:

Pełna dokumentacja jest dostępna tutaj.

Drugą metodą interpolacji jest dyfuzja. Jest to proces iteracyjny oparty na dyfuzji ważonej, dla każdego wierzchołka v_i siatki objętości przyporządkowany jest zbiór odważników {⋯, β_ij,⋯} odpowiadający każdemu bezpośredniemu sąsiedniemu urządzeniu:

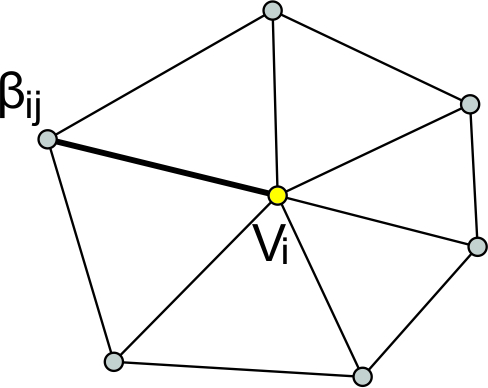

Ważona dyfuzja

przyjmuje się średnią ważoną sąsiednich wartości:

Iteracyjny proces metody ważonej dyfuzji można porównać do wymiany ciepła, wyobraźmy sobie poszczególne punkty jako źródła ciepła, ciepło rozchodzi się ze źródła przez siatkę na drodze dyfuzji, poszczególne punkty (źródła ciepła) wpływają na siebie nawzajem, pole temperatury' od wielkości ich temperatury (wartość w punkcie).

Ponadto w sekcji "Ograniczenia zakresu danych" znajduje się zakres ekstrapolacji danych do weryfikacji, dane są wyświetlane tylko we wstępnie zdefiniowanych strefach.

Dane do weryfikacji są definiowane w punktach próbkowania, ale w celu graficznego przedstawienia izopowierzchni danych do weryfikacji (pola skalarne) konieczne jest obliczenie ciągłego rozkładu wartości w całym oczku siatki. Można to zrobić tylko na siatce obliczeniowej, ponieważ siatka oryginalnego modelu nie musi być poprawna/ciągła. Po obliczeniu rozkładu danych kontrolnych na tej siatce wszystkie wartości danych kontrolnych są przenoszone do oryginalnego modelu (analogicznie do ekstrapolowanego ciśnienia).
Dlatego niezależnie od tego, gdzie zdefiniowano dane do sprawdzenia, są one zawsze przenoszone na obydwie siatki powierzchni (oryginalna + obliczeniowa), niezależnie od tego, czy próbka punktowa jest zdefiniowana na modelu oryginalnym czy na modelu uproszczonym.

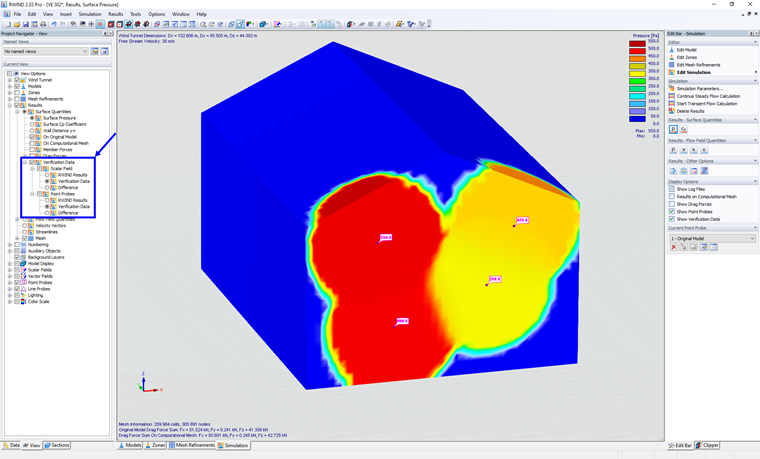

Dane weryfikacji, opcje widoku

Dane do weryfikacji mogą być wyświetlane w "Nawigatorze projektu - Widok", tutaj mogą być wyświetlane dane do weryfikacji w polu skalarnym (na siatce modelu) oraz w próbkach punktowych (wartości). Tutaj można przełączać między wynikami RWIND, danymi wzorcowymi lub różnicami (różnica między danymi wzorcowymi a wynikami RWIND). Więcej informacji na temat wyników w rozdziale Dane weryfikacyjne.

Przyciski w sekcji Sonda bieżącego punktu mają następujące funkcje:
funkcje:

	Przycisk "Wyczyść punkty sondy" usuwa wszystkie sondy punktowe aktualnie ustawionej sondy na liście.
	Przycisk "Wstaw punkty sondy" dodaje nowe punkty.
	Przycisk "Zapisz kopię sondy" zapisuje aktualny zbiór punktów.
	Przycisk "Edytuj sondę" sprawdza i modyfikuje bieżącą sondę.
	Za pomocą przycisku 'Opcje i polecenia' można określić, czy wszystkie sondy mają być wyświetlane w grafice, czy tylko bieżąca.
