Symulacja przepływu wiatru


Lista

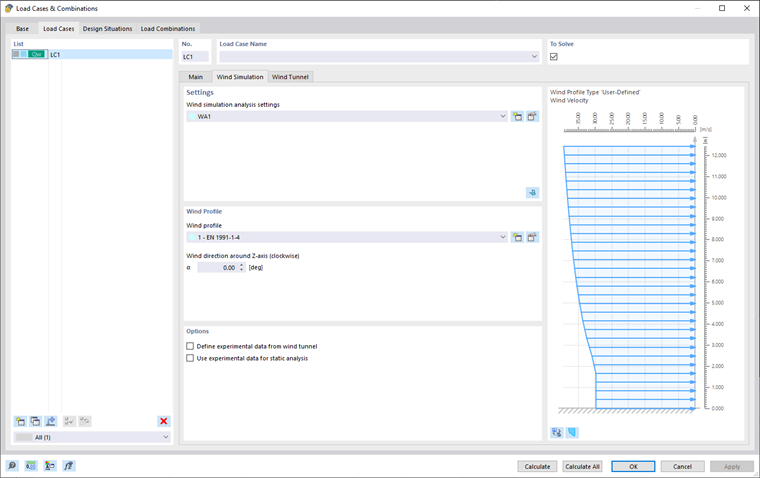

Po lewej stronie zakładki „Przypadki obciążeń” wyświetlane są wszystkie przypadki obciążeń (PO) modelu. W tym miejscu można utworzyć nowe PO, skopiować je lub usunąć. Pozostałe funkcje dostępne za pomocą przycisków na końcu listy są opisane w poniższej tabeli.

Informacje

Każdy przypadek obciążenia ma przypisane „Ustawienia analizy symulacji wiatru” oraz „Profil wiatru”.

Ikona opcji Utwórz nowy przypadek obciążenia Służy do tworzenia nowego przypadku obciążenia
Ikona kopiowania wybranych przypadków obciążeń Kopiuje wybrane przypadki obciążeń
Ikona opcji Dodaj obciążenia do nowego lub istniejącego przypadku obciążenia Dodaje obciążenia do nowego lub istniejącego przypadku obciążenia
Ikona odwrócenia wyboru przypadków obciążeń Służy do zaznaczania wszystkich przypadków obciążeń
Ikona Usuń wybrane przypadki obciążeń Odwraca wybór przypadków obciążeń na liście

Ustawienia i opcje

W tym obszarze należy przydzielić 'Ustawienia analizy symulacji wiatru' ( WA ) do wybranego przypadku obciążenia.

Można wybrać "WA" z listy lub utworzyć nowy typ ustawień analizy symulacji wiatru za pomocą Ikona opcji Utwórz nowy przypadek obciążenia . Aby edytować wybrane ustawienia analizy symulacji wiatru, należy kliknąć Ikona opcji Edytuj ustawienia analizy symulacji wiatru . Okno dialogowe "Ustawienia analizy symulacji wiatru" jest opisane w rozdziale Ustawienia analizy symulacji wiatru.

Wskazówka

Możesz utworzyć kilka ustawień. Następnie do każdego przypadku obciążenia należy przydzielić odpowiednie.

Obliczenia w RWIND 3

RWIND 3 można również uruchomić, klikając przycisk Ikona Oblicz symulację wiatru w prawym rogu obszaru „Ustawienia”. This function exports the model data relating to one of the load cases to the RWIND 3 program.

Można tam przeglądać ustawienia tunelu aerodynamicznego, siatki, uproszczenia modelu itp. W razie potrzeby parametry można dostosować. Oto przykład typowej procedury:

  • Start RWIND 3 calculation.
  • Sprawdź wyniki.
  • Zamknij RWIND 3 i wróć do programu RFEM 6/RSTAB 9.
  • W razie potrzeby można obliczyć pozostałe przypadki obciążeń.
  • Sprawdź importowane obciążenia w oknie roboczym i w tabelach.
  • W razie potrzeby należy połączyć przypadki obciążenia wiatrem z innymi przypadkami obciążeń w kombinacjach obciążeń i wyników.
  • Na koniec rozpocznij obliczenia odkształceń i sił wewnętrznych.

Więcej informacji można znaleźć w artykule w Bazie informacji.

Ważne

Przycisk Ikona Oblicz symulację wiatru służy do nowych obliczeń, ale także do sprawdzenia wyników symulacji po obliczeniu jednego KO Ikona obliczeń lub wszystkie PO Ikona opcji Oblicz wszystko .

profil wiatru

W tym obszarze należy przydzielić 'Profil wiatru' do wybranego przypadku obciążenia. Nowy profil wiatru można utworzyć, klikając przycisk Ikona opcji Utwórz nowy przypadek obciążenia . Wybrany profil wiatru można edytować za pomocą funkcji Ikona opcji Edytuj ustawienia analizy symulacji wiatru . Okno dialogowe "Profil wiatru" jest opisane w rozdziale Profil wiatru.

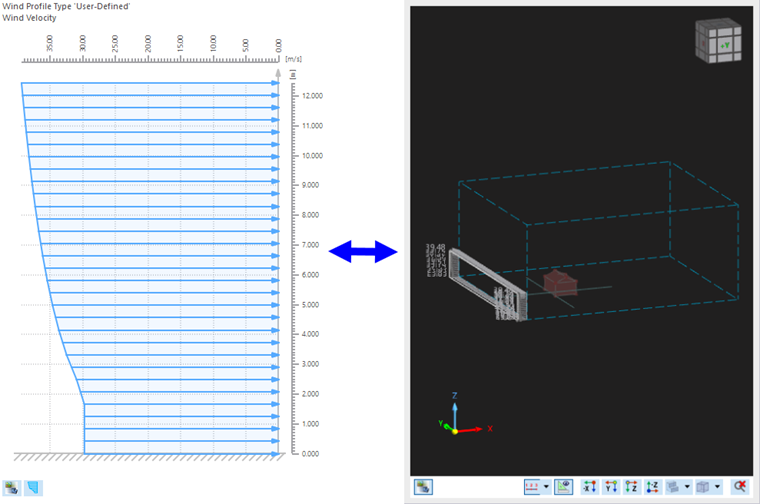

Profil wiatru wyświetlany jest w prawej części okna. Można przełączać między profilem prędkości a profilem intensywności turbulencji za pomocą przycisku Ikona przełączania między prędkością a turbulencją . The Ikona mapy bitowej lub widoku rzeczywistego umożliwia przełączanie między wyświetlaniem Profilu wiatru i tunelu aerodynamicznego.

"Kierunek wiatru" wpływa na ekspozycję modelu na wiatr. Kąt α określający kierunek wiatru odnosi się do globalnej dodatniej osi X modelu. Obrót jest zdefiniowany zgodnie z ruchem wskazówek zegara wokół dodatniej osi Z.

Opcja "Odsunięcie terenu" określa, która część budynku jest wystawiona na działanie wiatru. Domyślna wartość to zero, co oznacza, że wiatr opływa najniższy punkt modelu. Jeżeli model zawiera na przykład kondygnację piwnicy lub fundamenty, należy odpowiednio dostosować poziom terenu. Wartość odnosi się do orientacji globalnej osi Z: Jeżeli jest skierowany w górę, wartość dodatnia przesuwa model w dół. Oznacza to, że nie można zdefiniować terenu nachylonego.

Aby przesunąć model w górę, modelować przepływ pod konstrukcją (Model w powietrzu), należy zdefiniować teren, a następnie przesunąć go w dół. Więcej informacji na temat definiowania terenu i tworzenia odsunięcia znajduje się w rozdziale Mesh Settings .

Na poniższym rysunku można zobaczyć końcowe odsunięcie terenu (płaszczyzna pozioma).

Opcje

Opcja "Zdefiniuj dane eksperymentalne z tunelu aerodynamicznego" umożliwia ustawienie ciśnienia eksperymentalnego przy zdefiniowanych "Punktach dodatkowych wyników na powierzchni", zaznaczenie pola wyboru otwiera nową zakładkę "Dane eksperymentalne" do wprowadzenia danych i niezbędnych parametrów patrz rozdział Dane aby uzyskać więcej informacji.
Druga opcja "Użyj danych eksperymentalnych do analizy statycznej" umożliwia dalszą obróbkę określonych danych eksperymentalnych za pomocą analizy statycznej w programie RFEM.
