Przekroje

Przekroje można stosować do powierzchni modelu. Umożliwiają one wyświetlanie części siatek wynikowych i uzyskiwanie lokalnych wyników, na przykład siły oporu działającej na przekrój. Wyniki te można sprawdzić dla dowolnej części modelu, czyli dla dowolnego podzbioru trójkątów modelowych.

Za pomocą przekrojów można również określić, które części topologii mają być wyświetlane. Artykuły mogą być wyświetlane wyłącznie lub ukryte, podobnie jak w przypadku opcji "Widoczność" dostępnych w programach RFEM 6/RSTAB 9.

Przekrojami można zarządzać w osobnej zakładce nawigatora. Domyślnie przekroje są tworzone automatycznie dla stref, z których każda reprezentuje materiał lub część (patrz rozdział Strefy).

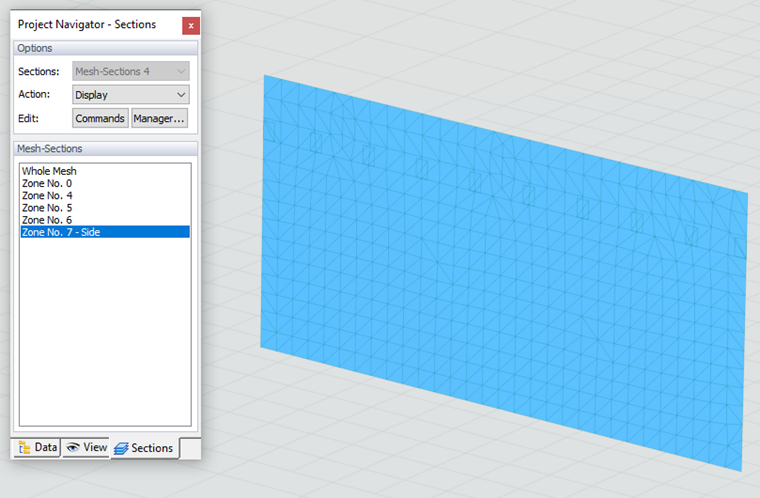

Przekroje ze strefami do kontrolowania widoczności

Aby strefy można było wykorzystać również w wynikach, konieczne jest utworzenie przekrojów siatki. Kliknij przycisk . W menu należy wybrać opcję "Generować przekroje siatki". Pojawi się okno dialogowe "Opcje przekroju". Kliknij przycisk a następnie zamknąć okno dialogowe.

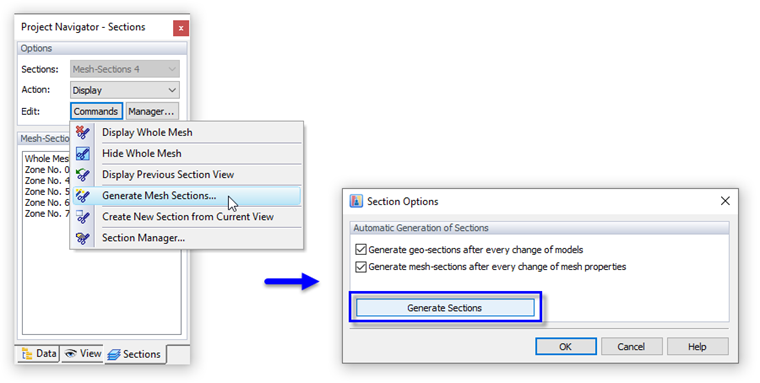

Generowanie przekrojów ze stref

Teraz można wybrać strefę z listy "Przekroje siatkowe" i sprawdzić jej wyniki ilościowe.

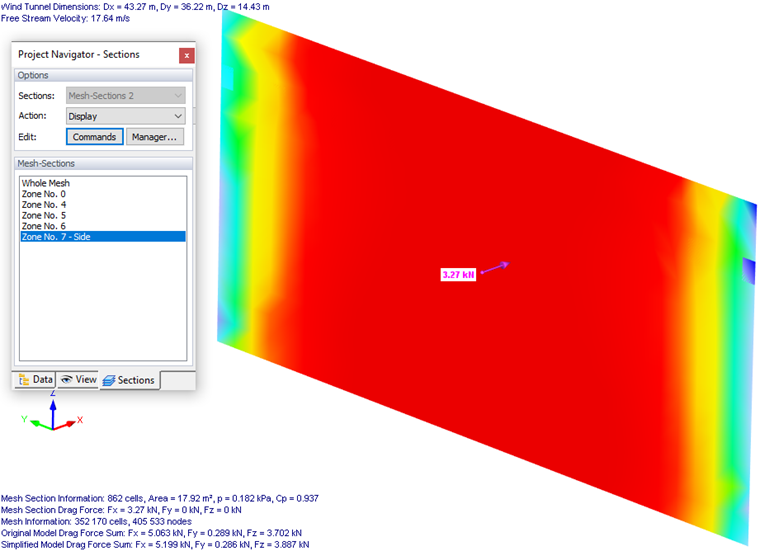

Parcie powierzchniowe przyściennego przekroju siatki

Dla każdej strefy w sekcji "Przekrój siatkowy" znajdują się "Opcje wyświetlania" w menu "Edytować pręt".

Strefa, Opcje wyświetlania

Tutaj można łatwo wyświetlić "Siła oporu" lub "Informacje o przekroju siatki" dla strefy, patrz ilustracja Opcje wyświetlania.

Informacje o sekcjach siatki

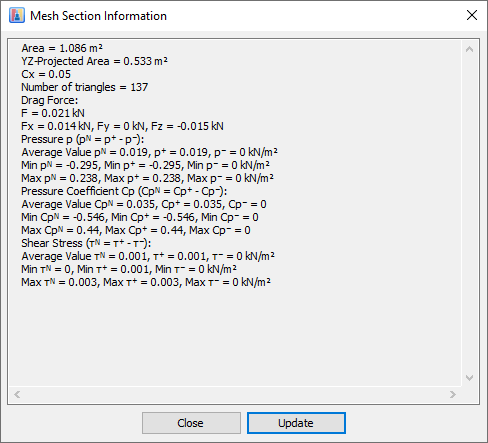

Okno Informacje o przekroju siatki zawiera podstawowe informacje na temat obszaru, wielkości obszaru oraz liczby trójkątów w obszarze. Następnie wyświetlane są wyniki dla wielkości "Siła oporu", siły wypadkowej (F) i jej składowych (Fx, Fy, Fz).

Następnie na trójkątach siatki powierzchni znajdują się wartości. Przekrój siatki jest podzielony na trójkąty, przy czym każdy trójkąt ma wartości „przód” i „tył”, które mogą być różne.

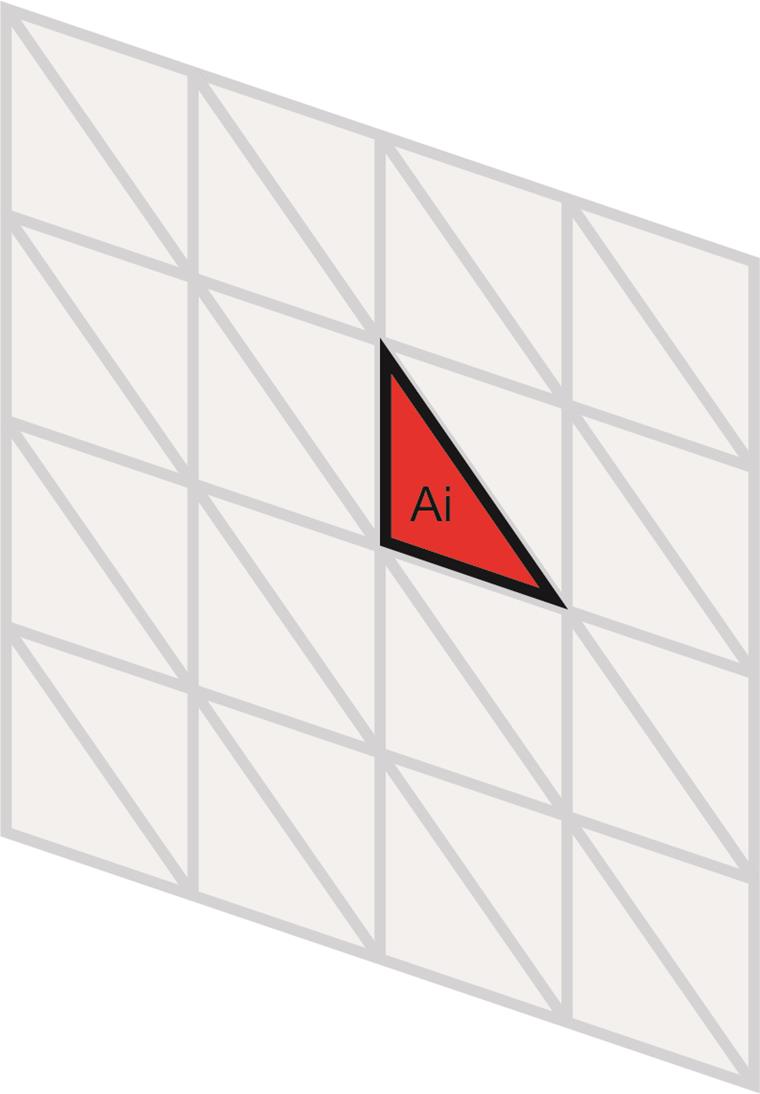

Część siatki powierzchni modelu, zbiór trójkątów

Wartość "netto" ilości (p^N ) jest obliczana jako średnia ważona wartości (p^N ) obliczonych dla każdego trójkąta należącego do strefy, obliczonych na podstawie wartości (p⁺ ) na stronie czołowej i wartości (p^- ) na tylnej stronie trójkątów. Wartość średnia obliczona dla wszystkich trójkątów przekroju oczka jest równa:

Ponadto wyświetlane są współczynniki C_p^N, naprężenie ścinające T^N oraz maksymalne i minimalne wartości tych wielkości (takie jak Max p^N, Min p^N, Max T^N, Min T^N itd.). Wartości maksymalne/minimalne to maksima/minima zmiennych z przodu/z tyłu każdego trójkąta należącego do strefy, np. Max C_p⁺ to maksymalna wartość Cp na przedniej stronie każdego trójkąta należącego do strefy.

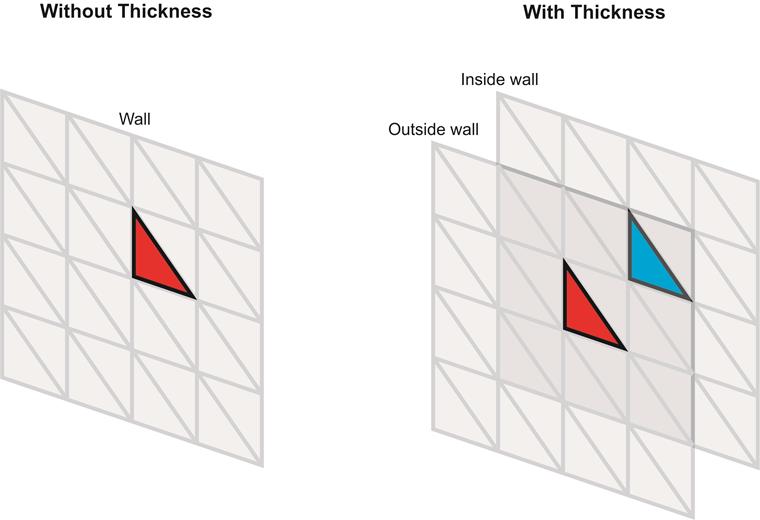

Ściana z grubością i bez niej

Geoprzekroje

Każdy model – główny lub drugorzędny – reprezentuje przekrój Geo. Są one dostępne po wybraniu zakładki "Model" w oknie roboczym. Użyj , aby tworzyć przekroje i pracować z nimi.

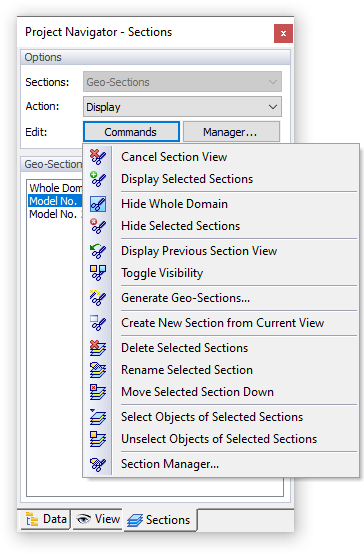

Funkcje Polecenia dla geograficznych przekrojów

Przekroje siatki

The mesh sections represent all zones that were created automatically or defined manually (see Chapter Zones). Są one dostępne w zakładce "Strefy" w oknie roboczym. Aby zmodyfikować lub usunąć przekroje, należy użyć przycisku .

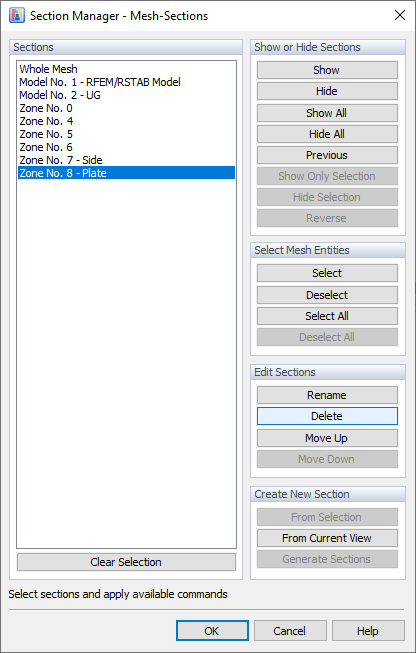

Menedżer przekrojów - Przekroje siatki
