切面

截面可以应用于模型的面上。 可以显示部分结果网格，并获得局部结果，例如作用在截面上的拖曳力。 这些结果可以用于模型的任何部分，即模型三角形的任何子集。

还可以通过切面来控制显示拓扑的哪些部分。 构件可以单独显示或隐藏，这类似于 RFEM 6/RSTAB 9 中的“可见性”选项。

在导航器中，会有单独的选项卡来管理这些截面。 默认情况下，程序会为分区自动创建截面，每个分区代表一种材料或一个板件（见章节 分区）。

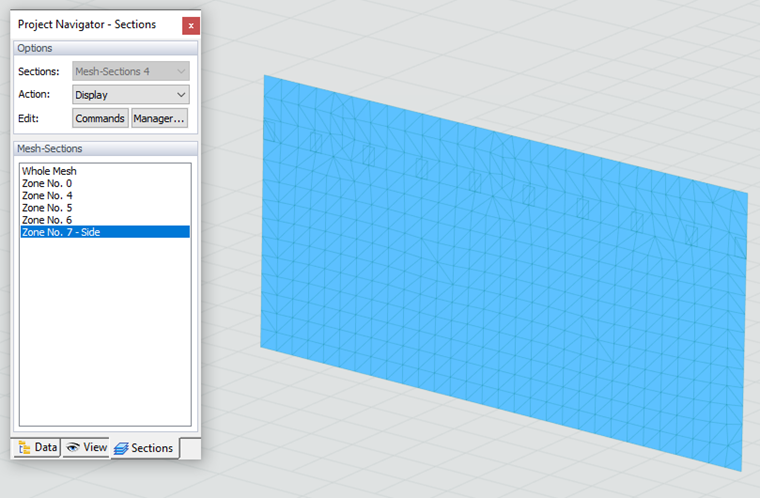

带有控制可见性区域的截面

要将这些分区用于计算结果，则需要创建截面网格。 点击 是编辑按钮。 选择菜单中的“生成网格截面”选项。 出现“截面选项”对话框。 点击 关闭对话框。

从分区生成截面

现在，您可以在“截面网格”列表中选择一个区域，然后检查其面数量的计算结果。

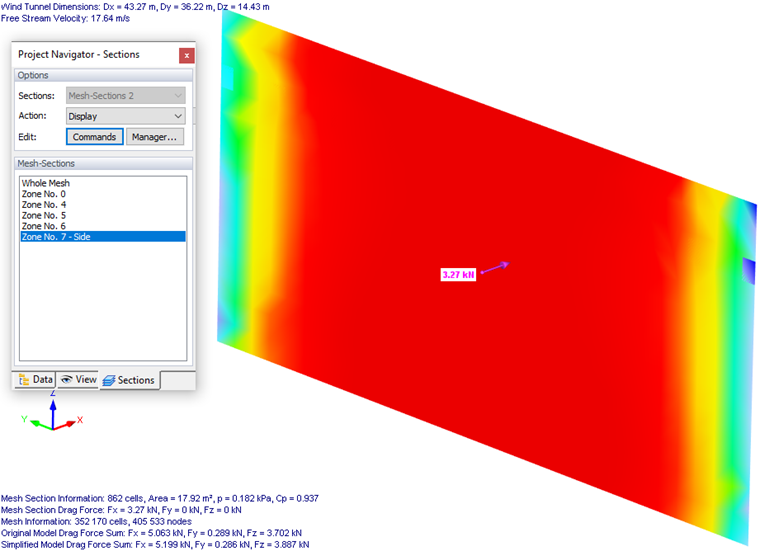

墙体网格截面的面压力

对于“网格截面”中的每个区域，都可以在“编辑栏”菜单中的“显示选项”。

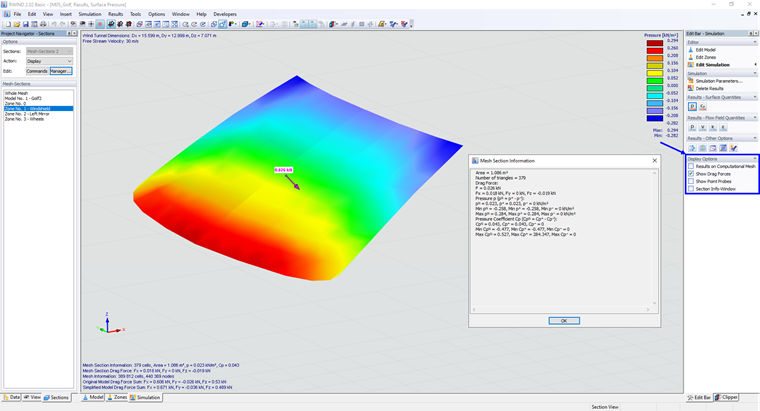

区域, 显示选项

这里您可以很容易地显示该区域的“拖曳力”或“网格截面信息”，见图显示选项。

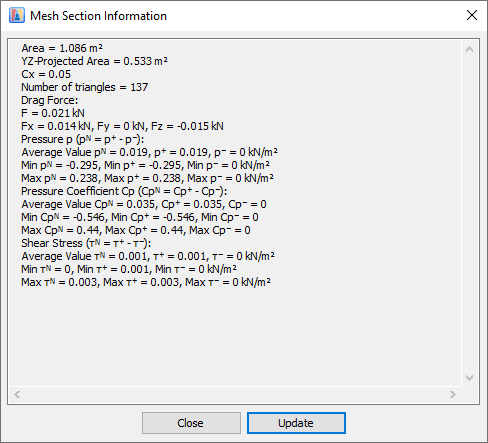

网格部分信息

网格部分信息窗口包含有关区域的基本信息、区域的大小以及区域中的三角形数量。 然后是“拖曳力”的结果，结果是合力 (F) 及其分量（Fx, Fy, Fz）。

接下来是面网格三角形的数值。 网格截面分为三角形，每个三角形的"front"和"back" 数值可以不同。

模型面网格的一部分，三角形集

^N值的 "netto" 取值为该区域内每个三角形的净值 (^pN )的权重平均值，^- ) 值在三角形的背面。 在网格截面的所有三角形上计算得出的平均值按下式计算：

此外，^还会显示系数_CpN 、剪应力^TN ，以及这些量的最大和最小值（例如^MaxpN 、^MinpN 、^MaxTN 、^MinTN等）。 最大/最小值是该区域中每个三角形正面/背面变量的最大值/最小值，例如Max_Cp⁺是该区域中每个三角形正面Cp 的最大值。

有厚度和没有厚度的墙

几何截面

每个模型 - 主要或次要 - 代表一个 Geo 截面。 在工作窗口中选择“模型”选项卡后，它们才可用。 使用 按钮来创建和使用它们。

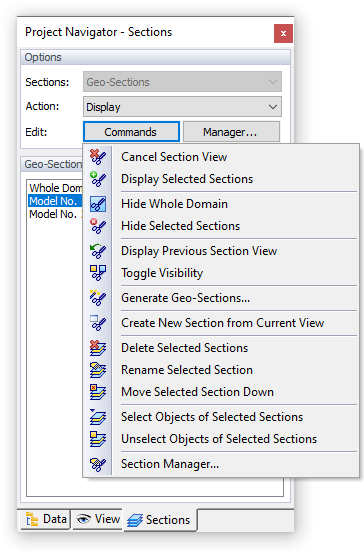

Geo-sections 的功能命令

网格截面

网格截面代表所有自动创建或手动定义的区域（见章节 区域）。 只有在工作窗口中选择“区域”选项卡后，它们才可用。 要修改或删除截面，请使用 是编辑按钮。

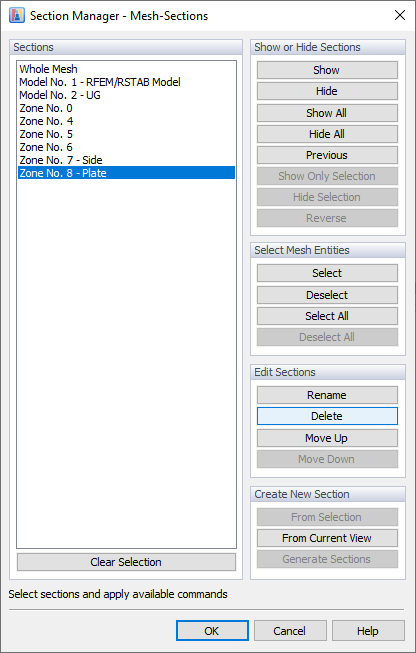

截面管理器 - 网格截面
