稳态流

采用稳态流计算的模拟参数对话框（见图 仿真参数 )。

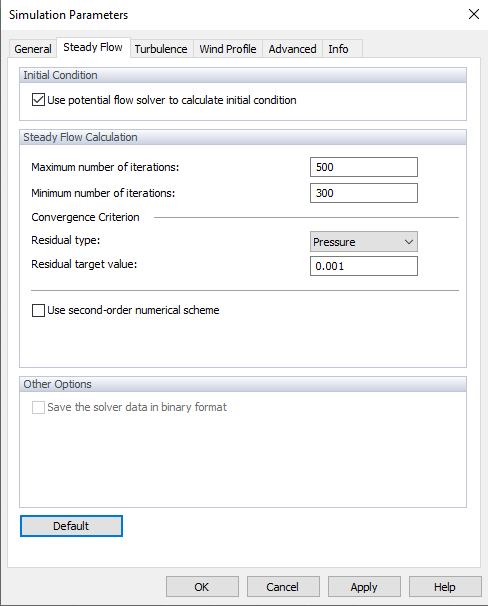

模拟参数，稳态流

初始条件

当激活“使用势流来计算初始条件”选项时，将使用线性版本的非粘性 Navier-Stokes 方程来生成启动条件。

稳态流计算

用户可以在该对话框中定义“最大迭代次数”。默认情况下，该限制为500次迭代。 如果计算在更少的迭代次数内收敛，则计算停止。 用户还可以定义“最小迭代数”，默认情况下为 300 次（见图 程序选项 ），不管是否满足收敛准则（见下面）。 最大数目有助于避免无限循环。

“收敛准则”表示收敛准则。 程序提供了两种收敛准则，一种是压力，另一种是曳力准则。 在对话框 残差类型 中选择其中一个选项，然后设置目标值。

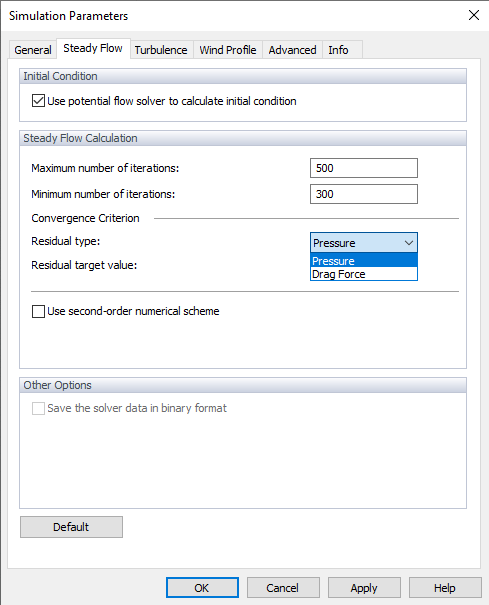

模拟参数，稳态流，残余类型

一旦剩余数量小于定义值，计算就终止。 在计算过程中会显示迭代和残余数量(压力 p-残余) 的图表。 它也可以在模拟结果中使用（见章节 残差）。

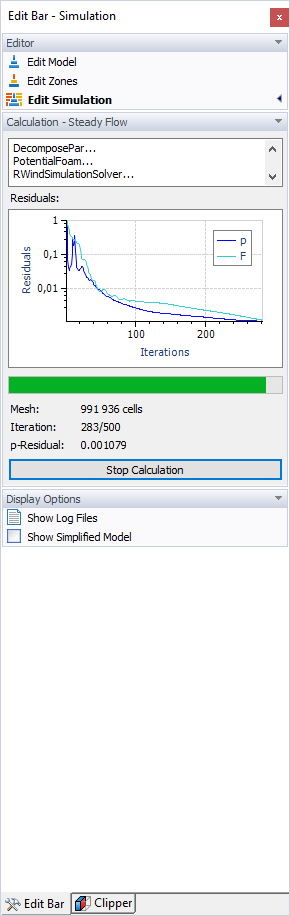

计算图表

用户可以勾选“使用二阶数值格式”来控制散度项的数值计算。 默认情况下没有激活，因此首先进行计算。 如果已经选择该复选框，则按照乙阶进行求解。

其他选项

RWIND 3 的稳态求解器不能完全捕捉 FAQ 4731 中所述的“摆动”效应。 为了数值求解偏微分方程，所有的微分项（空间和时间导数）都必须离散. 您可以在 算法和求解器 文档中找到更多关于求解器的信息。 离散化（方案）的清单很多. 有关收敛的更多信息，请参见 CFD Direct。
