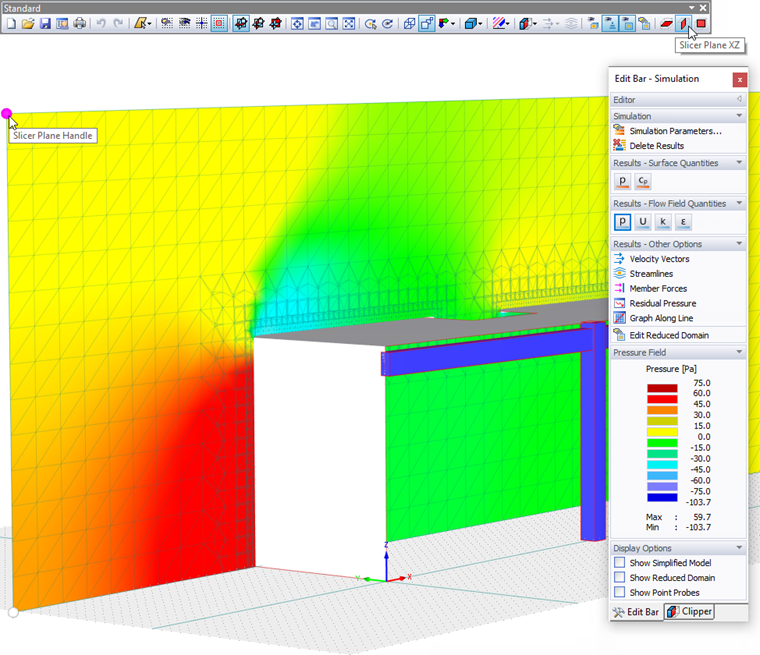

全标量场结果, 例如 气压场 和 , 速度场 在“切片器”平面中显示 速度矢量。 表示风洞中气流的平面剖面。
默认情况下，切片机平面位于风洞的中心并平行于其中一个全局平面（XY，XZ，YZ）。 您可以通过点击相应的按钮更改平面
。
要将切片器移到其他位置，请使用切片器平面角上显示的四个项目符号中的一个（切片器平面控制键，见上图）。 沿风洞线拖动平面时，会根据新的切片平面动态更新结果。

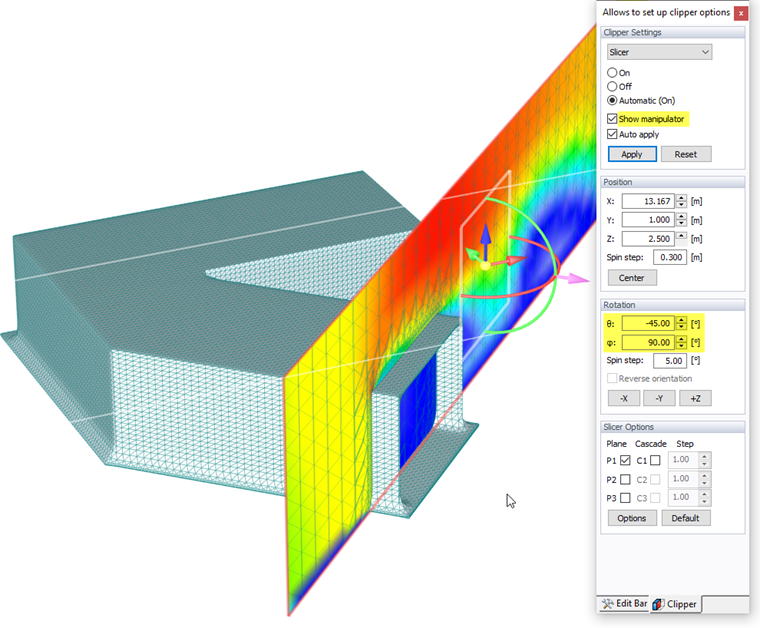

如果您需要一个倾斜的平面来评估结果，请在面板中选择"裁剪"选项卡。 可以在相应面板部分中手动定义"旋转"，或者在"限制器设置"部分中选择"显示操纵器"，以便以图形方式调整平面。
使用切片器中心显示的圆弧可以使平面绕其纵轴或横轴旋转。 面板中相应的角度也会更新。
激活面板“切片器选项”部分中的“级联”选项，可以在风洞内创建一组平行平面（“切片”）。 您可以通过点击

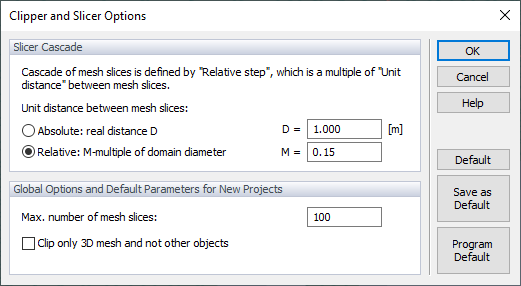

是编辑按钮。 或者，使用“选项”菜单中的“切片器选项”打开相应的对话框。
在“切片器级联”部分中，可以通过“绝对”或“相对”参数来定义每个平行平面之间的单位距离。
“选项”部分控制平行平面的最大数量。 “选项卡”是一个全局设置，适用于所有项目。
