缩小区域

对于大型模型，可能很难以图形方式评估与特定位置相关的结果。 点击“显示风洞”选项可以查看风洞中局部区域的风洞结果。 在面板的“显示选项”中激活该功能，进行设置。

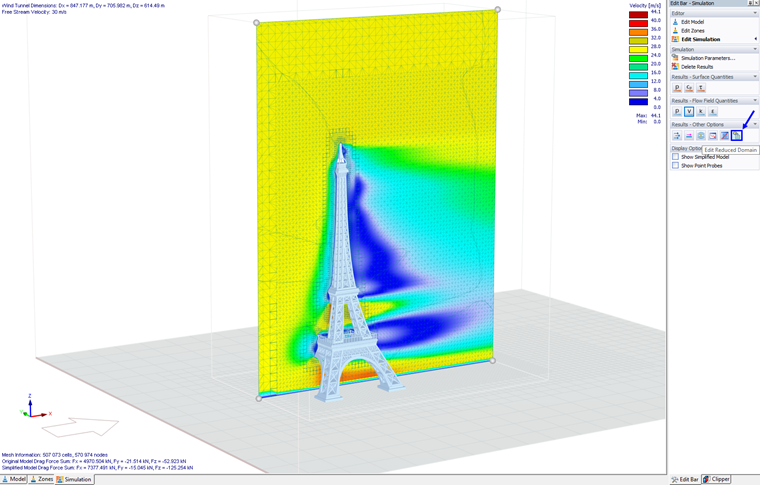

显示缩减区域的结果

该选项适用于除面压力外的所有结果类型。 使用该选项卡可以将图形输出范围限制在模型的相关部分。

要调整缩小的截面框的大小，请选择“编辑缩小的截面”选项， 该按钮位于结果部分。 然后，您可以在提供相应选项的面板中修改尺寸标注。 作为替代方法，使用区域框中显示的箭头来调整其大小。 该功能与第 章风洞一章中描述的功能相对应： 在移动箭头的同时按住“Shift”键，可以在相应方向对称地修改长方形。 按住[Ctrl]键可以在三个方向上统一放大或缩小区域。

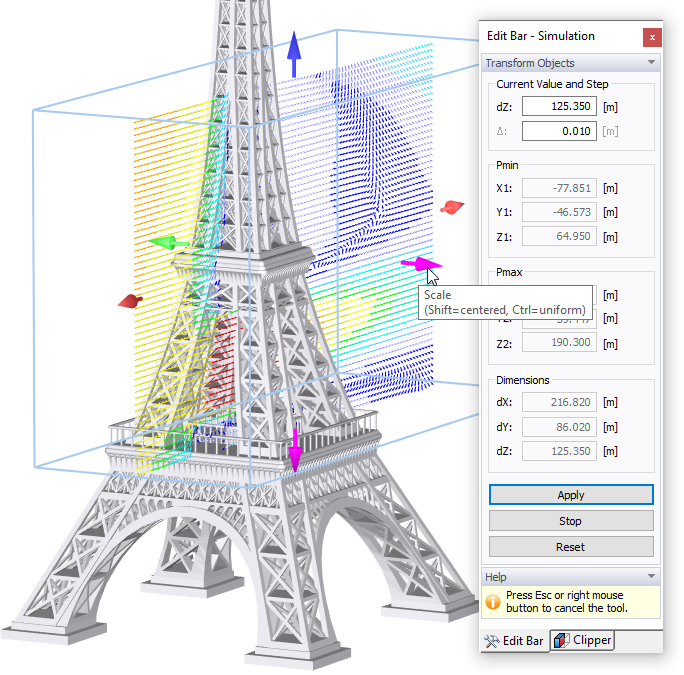

修改简化域
