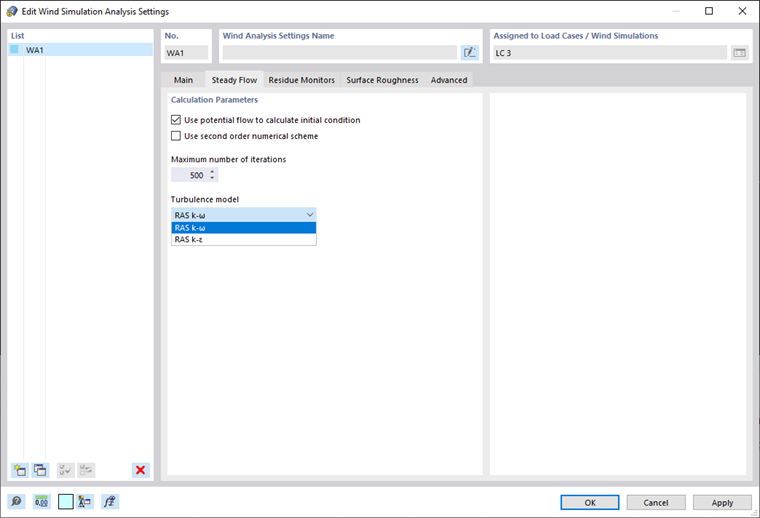

Ta zakładka jest dostępna, gdy w zakładce „Główne” wybrany jest typ symulacji Statyczny przepływ.
Parametry obliczeń
W przypadku aktywowania opcji "Wykorzystać przepływ potencjalny do obliczenia warunków początkowych" do wygenerowania warunków początkowych stosowana jest zlinearyzowana wersja nielepkich równań Naviera-Stokesa.
Opcja "Zastosuj schemat numeryczny drugiego rzędu" określa, który schemat numeryczny zostanie użyty dla składników dywergencji (strumieni). Opcja ta nie jest aktywna domyślnie, dlatego obliczenia są przeprowadzane według pierwszego rzędu. Dyskretyzacja numeryczna pierwszego rzędu zazwyczaj daje lepszą zbieżność niż schemat drugiego rzędu. Dyskretyzacja według teorii drugiego rzędu jest jednak zazwyczaj dokładniejsza.
"Maksymalna liczba iteracji" nie oznacza, że w rzeczywistości muszą zostać wykonane wszystkie iteracje: Jeżeli obliczenia są zbieżne przy mniejszej liczbie iteracji, są zatrzymywane. Ta opcja może być przydatna, aby uniknąć nieskończonych pętli lub zastosować krótkie obliczenia do celów testowych.
Lista "Model turbulencji" jest dostępna, gdy na stronie internetowej aktywowana jest opcja "Uwzględnij turbulencję" Main zakładka. Domyślnie ustawiony jest model turbulencji "RAS k-ε". Oznacza to, że parametry k i ε (lub ω, w zależności od wybranego modelu turbulencji) są określane automatycznie na podstawie wartości globalnej intensywności turbulencji I, zdefiniowanej w oknie dialogowym Profil wiatru. Energia kinetyczna turbulencji k reprezentuje średnią energię kinetyczną charakterystyczną dla wirów, która jest wytwarzana przez ścinanie lub tarcie płynu. Szybkość dyssypacji energii turbulencji ε opisuje odjęcie energii w wyniku przepływu powietrza.
Szczegółowe informacje na temat energii kinetycznej turbulencji można znaleźć na stronie CFD Online.
