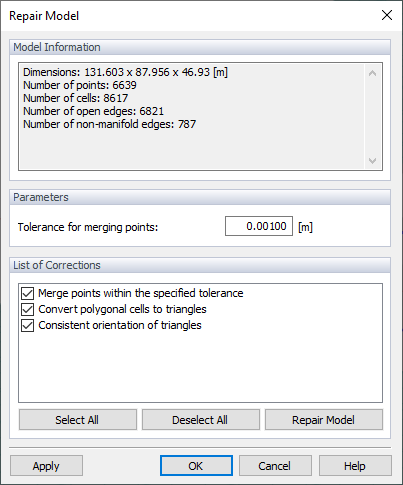

RWIND 3 jest w stanie skorygować niewielkie rozbieżności w modelu, takie jak węzły położone bardzo blisko innych węzłów. Funkcja ta dostępna jest w opcji Edytować → Modele → Naprawić model. Te poprawki mogą być wymagane tylko w przypadku stosowania uproszczonych modeli. W ten sposób uproszczone modele nie wymagają naprawy.
Informacje o modelu
W tej sekcji okna dialogowego można sprawdzić liczbę punktów, komórek oraz otwartych i nierozłożonych krawędzi. Po kliknięciu przycisku
, numery te będą się zmieniać w zależności od geometrii importowanego modelu: Ulepszony model będzie miał mniej punktów i otwartych krawędzi.
Parametry
Opcja "Tolerancja dla punktów łączenia" określa graniczny rozstaw dla punktów zamkniętych. Jeżeli tolerancja jest niższa od tej wartości, punkty zostaną połączone w jeden punkt.
Lista poprawek
W tej sekcji okna dialogowego dostępne są trzy opcje wyboru elementów, które mają zostać ulepszone: Punkty, siatka i jedno i drugie. Zalecamy wybranie każdego z nich.
Jak wspomniano powyżej,
funkcja próbuje ulepszyć układ modelu. Zmiany te nie zostaną jednak jeszcze zastosowane w modelu. W sekcji „Informacje o modelu” można wypróbować różne wartości graniczne i przejrzeć wyniki. Jeżeli masz pewność, że chcesz zastosować zmiany, kliknij
or
.
