Zóny

Pomocí zón lze model rozdělit na části a přiřadit mu specifické vlastnosti, například materiály s jejich parametry drsnosti. Oblasti jsou také užitečné, pokud chceme zkontrolovat lokální výsledky na plochách komponent včetně jejich odporových sil.

Pro správu zón vyberte v pracovním okně záložku "Zóny". Panel "Editor" je automaticky nastaven pro správu zón. Po importu modelu z programu RFEM 6/RSTAB 9 jsou v panelu v sekci "Zóny" přednastaveny materiály definované v programu Dlubal.

Zóny

Na modelu se zobrazí trojúhelníkové prvky sítě. Přednastaveným oblastem lze přiřadit prvky. Pokud chcete definovat novou oblast, klikněte na v sekci "Upravit oblasti".

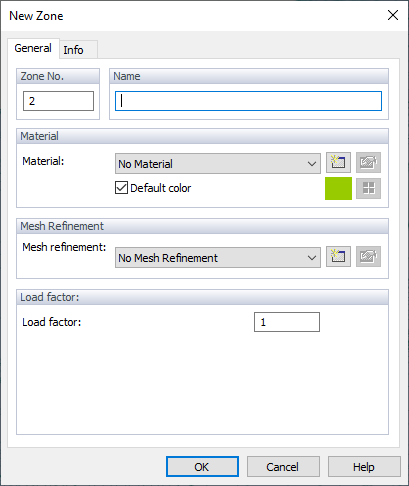

Nová zóna

Oblasti lze generovat automaticky na základě čísel ploch z programu RFEM, tuto možnost najdete v nabídce "Úpravy" -> "Zóny" -> "Generovat zóny z čísel ploch".

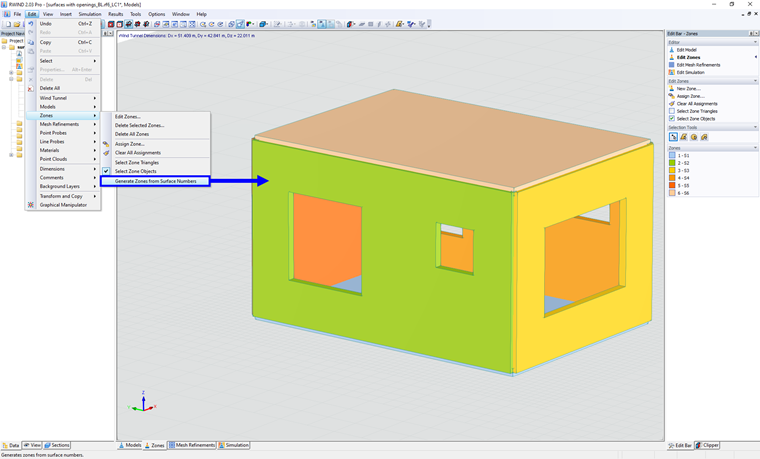

Automaticky generované oblasti

Materiály

V dialogu "Nová oblast" zadejte "Název" zóny. Ze seznamu můžeme vybrat některý z existujících materiálů. Addon Tlačítko umožňuje zadat nový materiál.

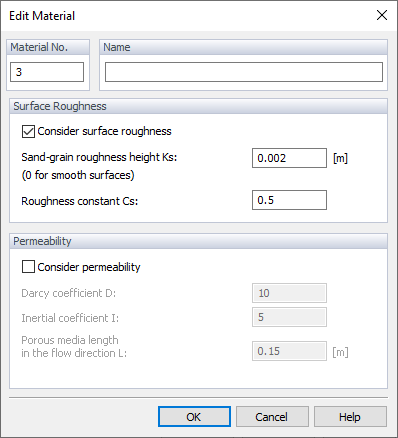

Úprava materiálu

V "Upravit materiál" lze nastavit drsnost materiálu nebo v programu RWIND 3 Pro novou propustnost v oblasti; více informací o těchto parametrech lze najít v kapitolách Materiály a Prosakující plochy. Pokud nezměníte přednastavenou možnost "Bez materiálu", použijí se globální parametry drsnosti pro novou oblast.

Zahuštění sítě

V této sekci lze nastavit zahuštění sítě, které pak lze přiřadit zónám. Další informace najdete v kapitole Zahuštění sítě prvků.

Součinitel zatížení

V další sekci je možné pro zónu definovat parametr "Součinitel zatížení". Součinitel zatížení je součinitel postprocesoru, kterým se vynásobí výsledné zatížení, obrázek níže ukazuje výsledky po aplikaci součinitele zatížení na čelní sklo modelu vozidla.

Součinitel zatížení, výsledky

Nástroje pro výběr

Pro přiřazení prvků sítě do zóny použijte jednu z možností v panelu v sekci "Nástroje pro výběr". Můžete buď nejdříve vybrat trojúhelníkový prvek/trojúhelníkové prvky a poté kliknout na oblast v panelu, nebo nejdříve vybrat oblast a poté přiřadit trojúhelník/trojúhelníky.

Tlačítka "Nástroje pro výběr" mají následující funkce:

	Vybere jednotlivý trojúhelníkový prvek při kliknutí kurzorem nebo vybere oblast pro výběr objemu.
	Vybere několik prvků, když přes ně přejedete štětcem.
	Nástroj pro výběr objemů. Vybere několik prvků, když přes ně nakreslíme kosodélník.
	Nástroj pro výběr objemů. Při kreslení kružnice z vybraného středu vybere několik prvků.
	Nástroj pro výběr objemů. Při zadání volného polygonu okolo nich vybereme několik prvků.

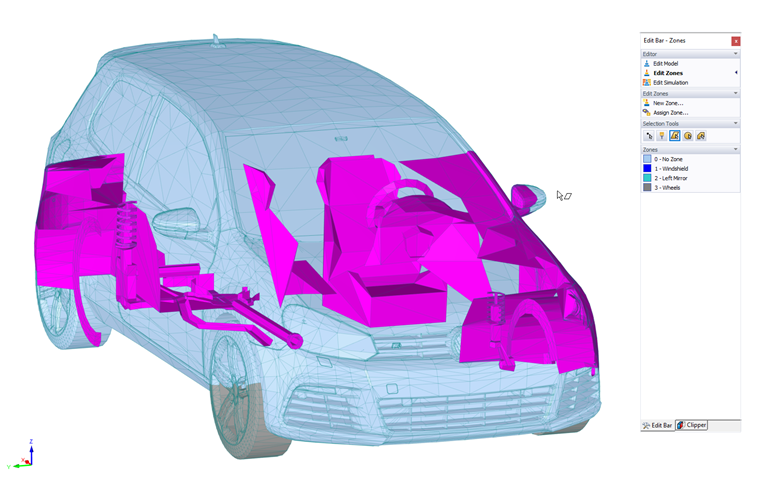

Nástroj pro výběr objemu
