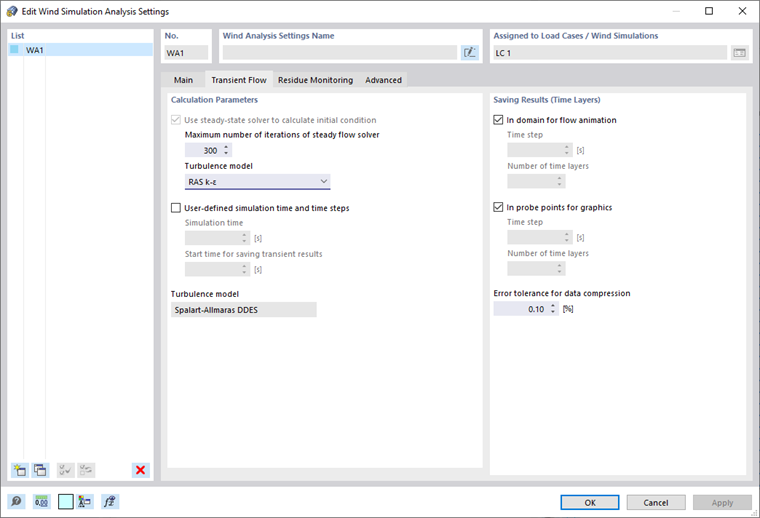

Dieses Register ist verfügbar, wenn im Register 'Basis' der Simulationstyp Instationäres Verhalten ausgewählt ist.
Berechnungsparameter
Die Option "Anfangsbedingung mit stationärem Solver berechnen" ist voreingestellt. Die Anfangsbedingung wird somit mit dem stationären Solver bestimmt. Für diese Berechnung können Sie auch die 'Maximale Anzahl der Iterationen' festlegen. Für die statische Anfangsberechnung haben Sie die Auswahl zwischen den beiden Turbulenzmodellen, RAS k-ε oder RAS k-ω. Die erste Option (RAS k-ε) ist voreingestellt, weitere Informationen zu Turbulenzmodellen finden Sie im Abschnitt Hinweis zu Turbulenz.
Die Option "Benutzerdefinierte Simulationszeit und Zeitschritte" ist per Voreinstellung deaktiviert, damit der Berechnungsablauf automatisch gesteuert wird. Dies ist das empfohlene Vorgehen. Wenn Sie das Kontrollfeld aktivieren, können Sie die "Simulationszeit" und den "Beginnzeitpunkt für das Speichern instationärer Ergebnisse" individuell festlegen. Es ist jedoch nur für erfahrene Anwender ratsam, die Einstellungen nach eigenem Ermessen zu ändern. Bitte beachten Sie, dass unsachgemäße Anpassungen dazu führen können, dass große Datenmengen auf der Festplatte gespeichert werden (duendige oder hunderte GB). Dies kann die Berechnung und auch die nachfolgende Arbeit mit dem Programm erheblich verlangsamen.
Die "Simulationszeit" ist die Echtzeit der zu berechnenden Windströmung. Der durch die automatische Einstellung vorgegebene Standardwert entspricht der zehnfachen Zeit, die der Wind benötigt, um mit der gegebenen Anströmgeschwindigkeit den Tunnel über die gesamte Länge zu durchqueren.
Der "Beginnzeitpunkt für das Speichern instationärer Ergebnisse" ist der Zeitpunkt, ab dem die instationären Ergebnisse gespeichert werden sollen. So kann vermieden werden, dass Daten in der Anfangsphase der Berechnung gespeichert werden, in der die numerische Lösung noch nicht die richtigen Werte liefert.
Die transiente Berechnung ermöglicht die Verwendung fortgeschrittener LES-Turbulenzmodelle. Bisher ist nur das Turbulenzmodell "Spalart-Allmaras DDES" in RWIND verfügbar. Nähere Informationen hierzu finden Sie im Kapitel Turbulence .
Speichern der Ergebnisse (Zeitschichten)
Dieser Bereich bietet einige Optionen zum Speichern der Ergebnisse von Animationen und Graphen. Das Kontrollfeld "Im Bereich für Strömungsanimation" steuert, ob die transienten Ergebnisse im gesamten Berechnungsgebiet (in den Knoten des Rechennetzes) abgelegt werden. Die Eingabe des "Zeitschritts" und der "Anzahl der Zeitschichten" kann vorgenommen werden, wenn Sie im Bereich "Berechnungsparameter" die benutzerdefinierte Option aktiviert haben (siehe oben). Diese Ergebnisse werden für die Animation der instationären Strömung und für die Graphen der zeitlichen Entwicklung von Strömungswiderstandskräften und anderen Größen in den nach der Berechnung definierten Punktproben verwendet.
Bei Aktivierung der Option "In Probenpunkten für Grafik" werden die instationären Ergebnisse in den vor der Berechnung definierten Punktproben abgelegt. Sie können den 'Zeitschritt' einstellen, nach welchem diese Daten gespeichert werden sollen (nur bei benutzerdefinierten Einstellungen).
Die "Fehlertoleranz für Datenkompression" steuert die Einstellungen für die Speicherung der instationären Ergebnisdaten. Nähere Erläuterungen finden Sie im Kapitel Transient Flow .
