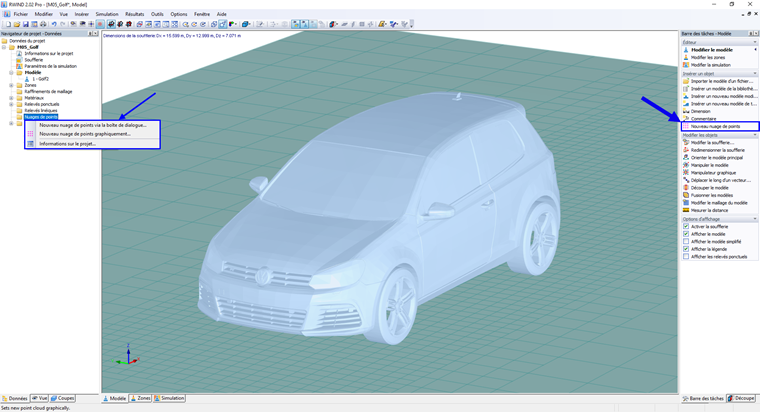

Cet objet contient un ensemble d’un ou plusieurs points positionnés arbitrairement dans l’espace 3D. Ces points peuvent ensuite être utilisés à diverses fins, par exemple comme source de particules flottantes dans le calcul d’un flux transitoire, comme points pour générer des lignes de flux, etc. Le nouveau nuage de points peut être créé graphiquement ou à l’aide d’une boîte de dialogue, comme le montre l’image Nouveau nuage de points.

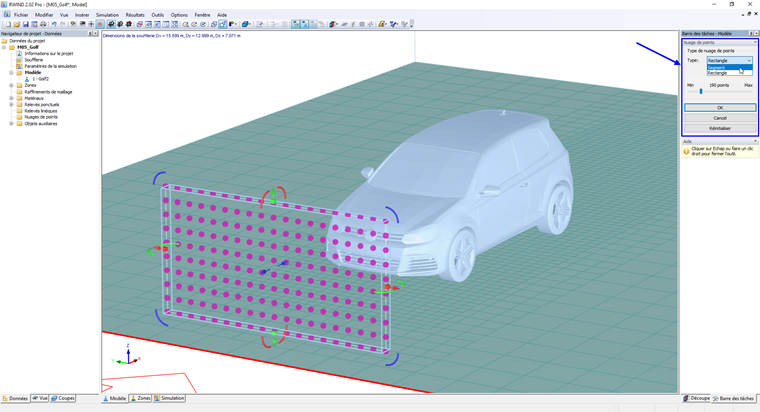

Les outils graphiques permettant de créer cet objet vous permettent de générer des points sous forme de grille rectangulaire ou circulaire et de les placer facilement à l’emplacement souhaité, comme le montre l’image Nouveau nuage de points graphiquement.
Dans la section « Nuage de points » de la « Barre des tâches », vous pouvez définir le type de « Nuage de points » : rectangle ou segment. Vous pouvez déplacer ou faire pivoter l'objet « Nuage de points » dans la fenêtre de travail ; plus d'informations sur la manipulation du modèle sont disponibles dans le chapitre Manipuler le modèle. Dans cette section, vous pouvez également définir le nombre de points qui composent le nuage de points.

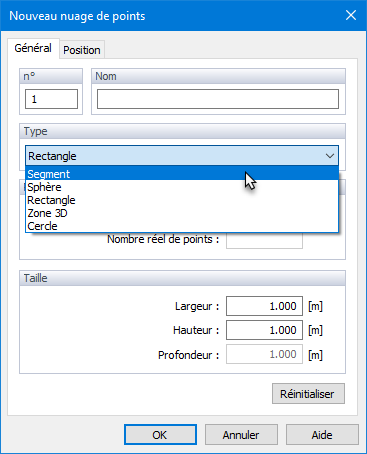

La deuxième option consiste à créer un Nouveau nuage de points via la boîte de dialogue.

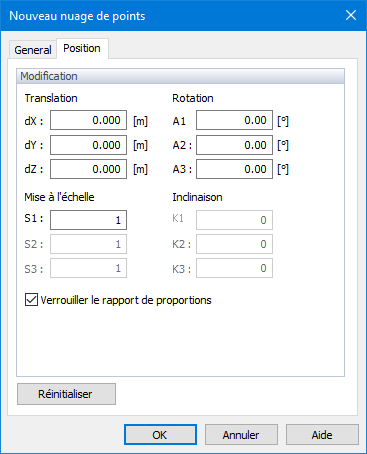

Outre les mêmes paramètres pour le type et le nombre de points, la taille du « nuage de points » est également définie. Le deuxième onglet Position permet de définir manuellement la position du « Nuage de points » dans l’espace de travail et l’« Échelle » de l’objet.

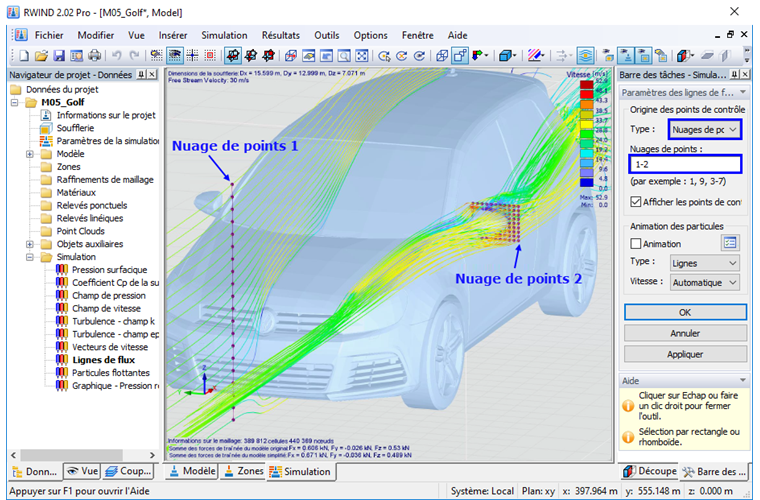

Le « Nuage de points » peut être utilisé comme source pour les « Particules flottantes » ou pour la génération des « Lignes de flux », les résultats sont visibles dans l’image Résultats des nuages de points.
