Este separador contém as configurações necessárias para trabalhar com dados experimentais, uma tabela dos pontos de resultados da superfície definidos com os valores de pressão experimentais e o método de interpolação utilizado.
Amostras de superfície definidas pelo utilizador

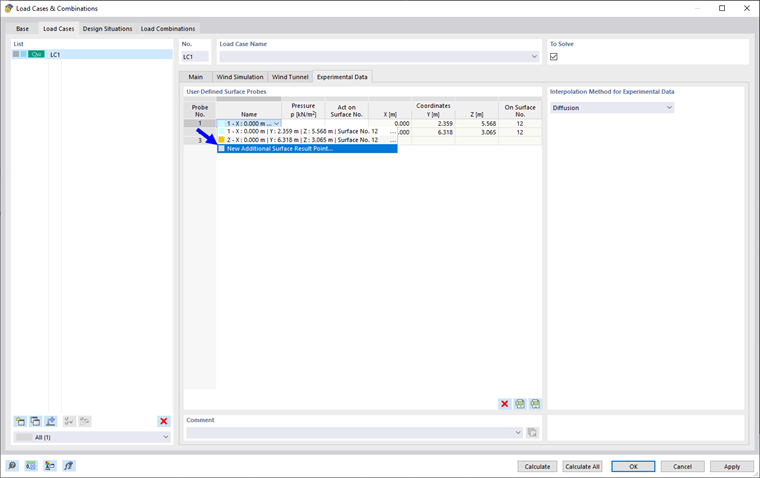

Existe uma tabela que contém pontos com valores de pressão experimentais que já estão introduzidos no objeto "Ponto resultante de superfície adicional" ou podem ser introduzidos através de "Novo ponto resultante de superfície adicional...", ver a Figura abaixo.

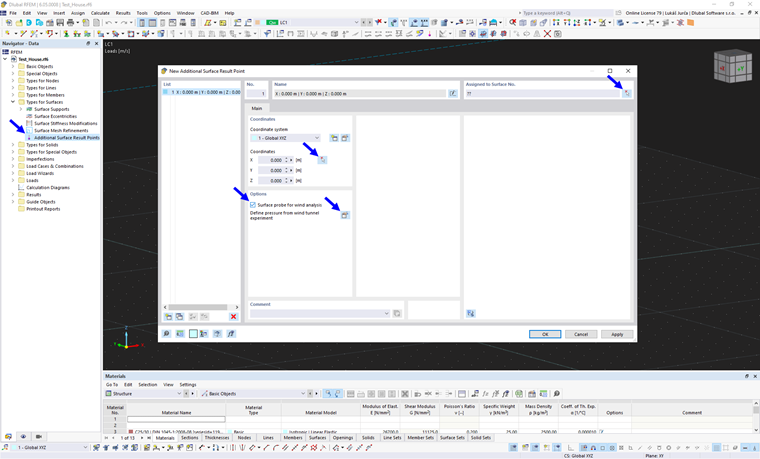

Os pontos de resultado de superfície adicionais são introduzidos no seguinte diálogo:
Aqui é necessário definir a superfície e o ponto que se encontra sobre a mesma utilizando
e depois selecciona "Sondda de superfície para análise de vento", os pontos que têm esta caixa de seleção selecionada são apresentados na seção tabela acima. Para mudar para CC, pode utilizar o botão
.
Na coluna "Pressão", podemos introduzir o valor da pressão experimental no ponto definido. Nas colunas seguintes, existem as coordenadas do ponto e a área na qual o ponto se encontra.
Método de interpolação para dados experimentais

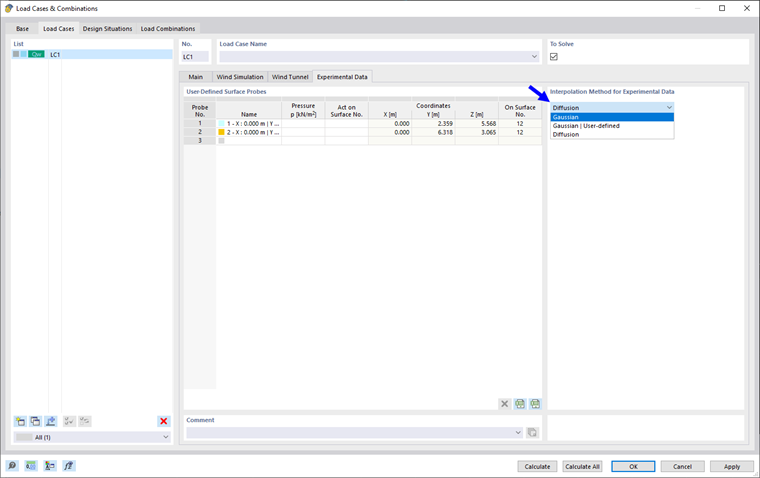

Nesta secção, pode selecionar o método de interpolação dos dados experimentais. Existem dois tipos de interpolação, a interpolação Gaussiana e a Interpolação de Diâmetro, mas também pode encontrar parâmetros definidos pelo utilizador para a Interpolação Gaussiana:
Pode encontrar informação detalhada sobre os métodos de interpolação e parâmetros no Capítulo Amostras na secção Verification Data .
