Generator kombinacji pomaga w nakładaniu przypadków obciążeń na kombinacje zgodne z normami. Określa reguły, według których oddziaływania są łączone w Sytuacje obliczeniowe ).
Generator kombinacji jest aktywowany automatycznie podczas tworzenia modelu (patrz ilustracja 'Rozszerzenia', zakładka ). Można również dezaktywować okno dialogowe Przypadki obciążeń i kombinacje .
Specyfikacjami, według których tworzone są kombinacje, zarządza kreator kombinacji. Można zdefiniować kilka generatorów kombinacji i przydzielić je do sytuacji obliczeniowych.
'Nazwa' to krótki opis. Jest on oparty na typie generowania i typie analizy.
Podstawowe

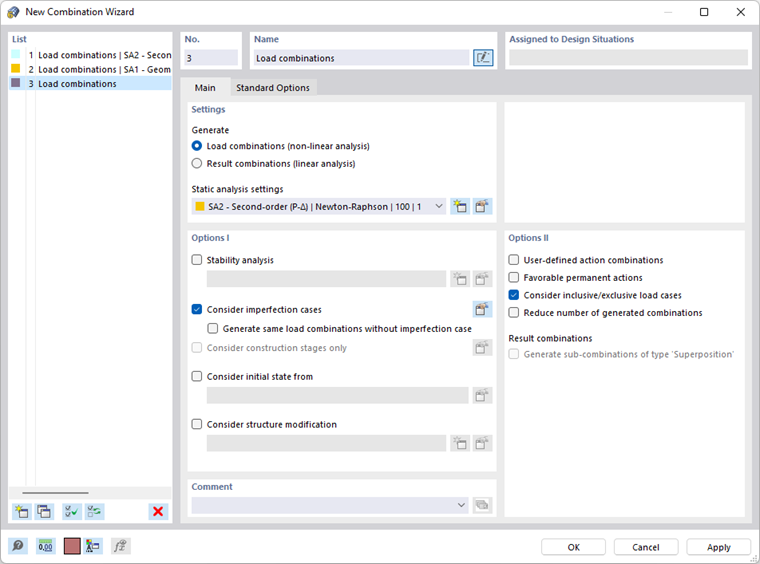

Zakładka Główne umożliwia zarządzanie ogólnymi ustawieniami generatora wybranego na 'Liście' po lewej stronie.
Ustawienia i opcje
Opcje 'Generować' określają, czy mają zostać wygenerowane Kombinacje obciążeń czy Kombinacje wyników. Wstępnie ustawione jest generowanie kombinacji obciążeń, ponieważ efekty nieliniowe i wyniki według teorii drugiego rzędu są określane poprawnie tylko przy użyciu kombinacji obciążeń.
Na liście 'Ustawienia analizy statycznej' można wybrać teorię obliczeń, według której mają być analizowane kombinacje (patrz rozdział Ustawienia analizy statycznej).
Opcje I
W przypadku wybrania rozszerzenia Stateczność konstrukcji w Danych podstawowych modelu. (wymagana licencja), podczas tworzenia kombinacji można uwzględnić warunki 'analizy stateczności'.
Pole wyboru 'Uwzględnij przypadki imperfekcji' określa, czy tworzone są kombinacje z imperfekcjami czy bez (patrz rozdział Przypadki imperfekcji). Opcja 'Generować takie same kombinacje obciążeń bez przypadku imperfekcji' umożliwia jednokrotne wygenerowanie kombinacji obciążeń z imperfekcjami i jednokrotnego wygenerowania.
W przypadku zaznaczenia pola wyboru 'Uwzględnij stan początkowy z' w zakładce Stan początkowy można wybrać przypadek obciążenia, którego deformacje stanowią położenie początkowe dla generowanych kombinacji obciążeń. Ponownie, możliwe jest generowanie kombinacji zarówno ze stanem początkowym, jak i bez.
Pole wyboru 'Uwzględnij modyfikację konstrukcji' umożliwia uwzględnienie dostosowania sztywności lub specjalne traktowanie nieliniowości w kombinacjach obciążeń (patrz rozdział Modyfikacje konstrukcji).
Opcje II
W przypadku aktywowania pola wyboru 'Zdefiniowane przez użytkownika kombinacje oddziaływań' nie są tworzone żadne kombinacje oddziaływań (patrz rozdział Kombinacje oddziaływań). Następnie należy ręcznie połączyć oddziaływania.
W przypadku opcji 'Oddziaływania stałe korzystne' rozróżnia się podczas generowania korzystne i niekorzystne oddziaływania stałe. Zostają one uwzględnione w superpozycji z określonymi częściowymi współczynnikami bezpieczeństwa. Tworzone są dodatkowe kombinacje obciążeń.
Przy użyciu pola wyboru 'Ograniczenie liczby generowanych kombinacji' można ogólnie ograniczyć liczbę przypadków obciążeń występujących w kombinacjach obciążeń. Program RFEM sprawdza, które przypadki obciążeń generują dodatnie lub ujemne siły wewnętrzne i odkształcenia. Następnie grupuje wszystkie oddziaływania dodatnie i wszystkie oddziaływania ujemne. Dzięki temu w kombinacjach uwzględniane są tylko te przypadki obciążeń, które są istotne dla wartości maksymalnych lub minimalnych.
Dla 'Kombinacji wyników' można tworzyć kombinacje składowe typu 'Superpozycja' wraz z zawartymi składowymi (patrz Kombinacje wyników ).
Standardowe opcje

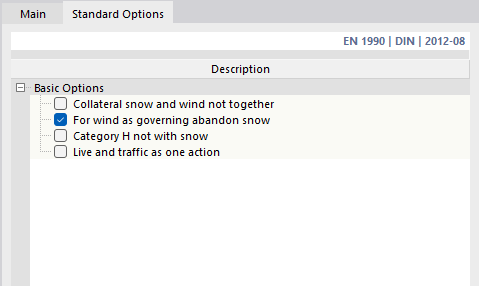

W zakładce Opcje standardowe można zarządzać podstawowymi ustawieniami nakładania określonych kategorii oddziaływań.
Opcje są dostosowane do normy. Na przykład w przypadku normy EN 1990 można pominąć określone układy, jeśli prawdopodobieństwo ich wystąpienia jest niskie. W ten sposób, w przypadku niektórych właściwości modelu, obciążenie śniegiem może zostać pominięte na przykład w przypadku wiodącego oddziaływania wiatru. W przypadku aktywowania jednej z opcji liczba generowanych kombinacji zostanie odpowiednio zmniejszona.
Stan początkowy

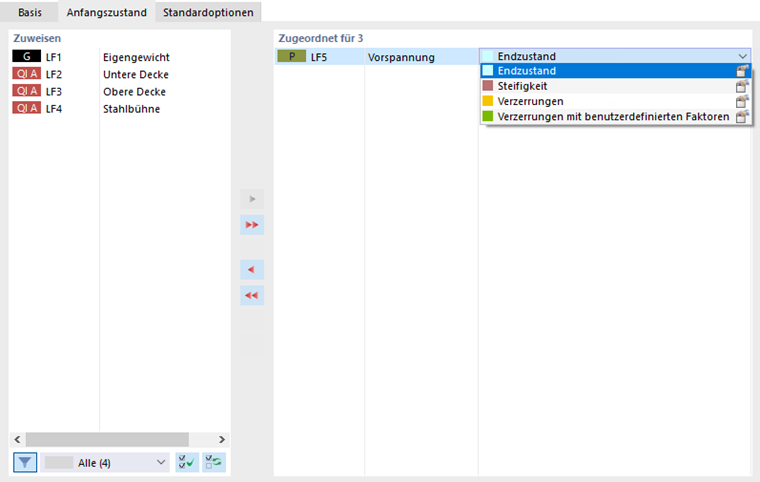

W zakładce Stan początkowy można wybrać przypadek obciążenia, którego deformacje reprezentują początkową pozycję tworzonych kombinacji. W ten sposób można uwzględnić np. wpływ sprężenia lub parametrów geotechnicznych.
Typ stanu początkowego na liście w sekcji 'Przypisane do' można dostosować do wybranego przypadku obciążenia. Poszczególne opcje są opisane w Przypadki obciążeń .
