使用多重打印

本章介绍了如何打印多个窗口的图形，以及如何使用所选视图进行合并打印。

打印多个窗口

当使用多个窗口来显示模型时，您也可以在一页上记录窗口区域。 在'图形打印'对话框中激活【更多】选项，该对话框位于'打印窗口'项下 (1)。

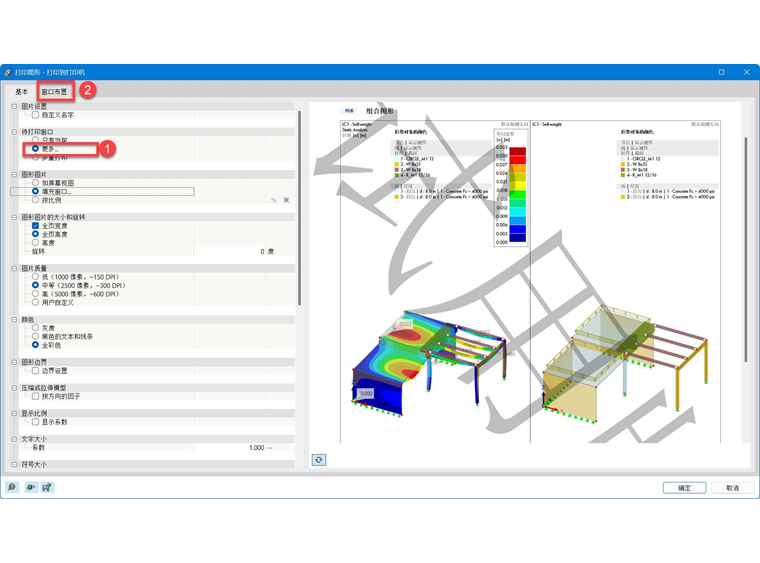

打印多个窗口

切换到【窗口布置】选项卡 (2)。

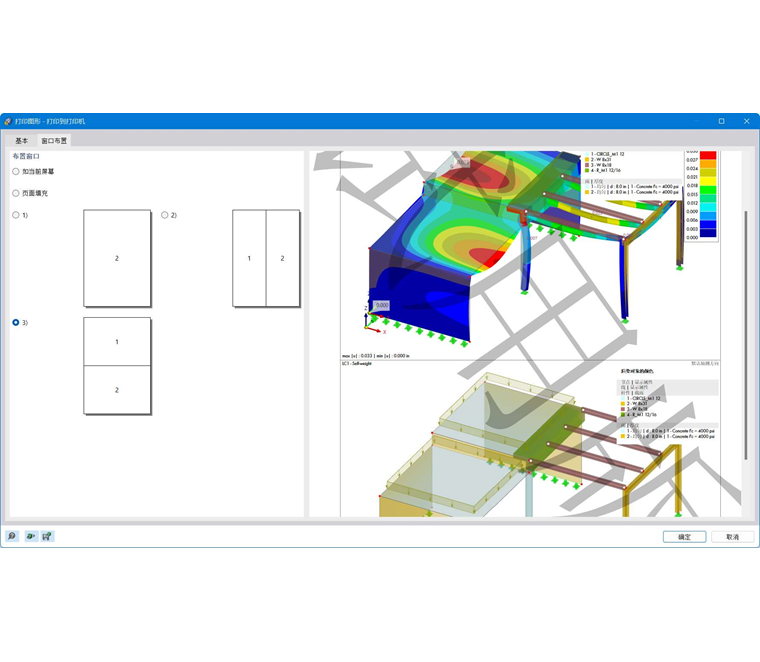

定义窗口排列

您可以指定窗口在页面上的排列方式：

• 如当前屏幕： 窗口在页面上的排列方式与在工作窗口中的显示方式相同。 如果在工作窗口中它们相邻，那么以纵向格式打印时，图像的高度大于宽度。
• 页面填充： 每个窗口都打印在一页上。
• 1): 只打印第一个窗口（在工作窗口的左侧或上部）。
• 2): 窗口并排布置。
• 3): 窗口在另一扇下方布置。

多重打印

在当前视图中进行合并打印，生成荷载、内力和变形的图形。 为此请在对话框中激活# extbookmarkmanual。|图片028475|图形输出# 【多重打印】选项 (1)。

使用批量打印

在该对话框 (2) 中会添加更多选项卡。 定义将自动创建模型、缺陷、荷载和结果的哪些图形(2)。

模型

选择模型视图

在'模型'选项卡中，除了当前视图外，还有七种标准视图。 如果您想选择一个或多个视图进行打印，请勾选'视图'复选框。

缺陷

定义缺陷工况的视图

如果您想将的视图作为多个打印件打印，请勾选'缺陷'复选框。 如果您已经创建了多个缺陷工况，但您想只打印选定的工况，请激活'选择'选项。 然后，您可以在一个新的对话框中定义缺陷工况（相关说明请参见 荷载）。

除了当前视图外，还为缺陷图形提供了七种标准视图。

荷载

定义多重打印荷载工况

如果您想将 荷载工况和 荷载组合的荷载图像作为多个打印输出，请勾选'荷载工况/荷载组合'复选框。打印。

如果您只想打印某些荷载工况，请激活'选择'选项 (1)。 点击右侧的输入栏和荷载工况编号，出现 按钮(2)。 点击该按钮打开'选择荷载'对话框。 这里你可以像章节# extbookmarkmanual|工况选项卡|打印报告管理器# 介绍了如何为多次打印 (3) 定义荷载工况和荷载组合。

除了当前视图外，荷载图形还提供了七种标准视图。

'有缺陷'复选框控制是否在荷载图像中显示缺陷。

结果输出

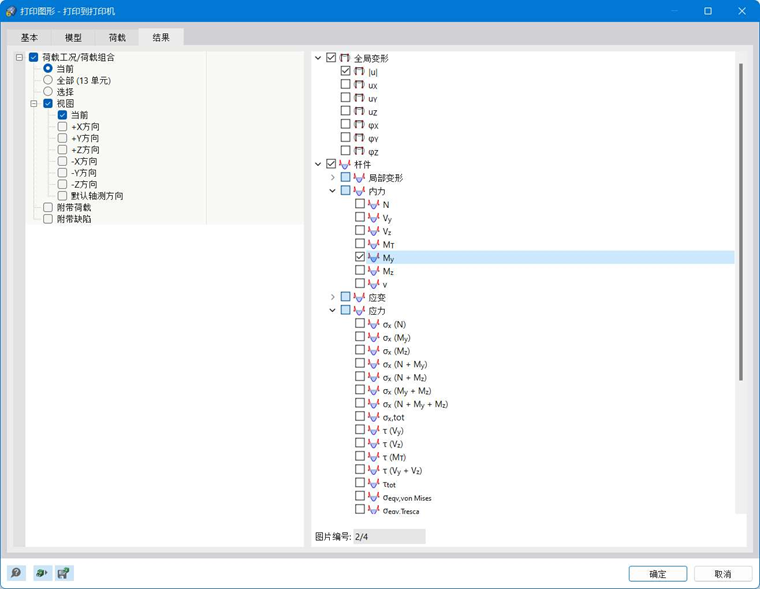

定义多重打印的结果

如果您想将和的结果作为多个打印件打印，请勾选'荷载工况/荷载组合'复选框. 如果您想打印某些荷载的结果，请激活'选择'选项。 然后，您可以在一个新的对话框中定义荷载工况或组合（相关说明请参见 荷载）。

在右侧的目录树中定义要以图形方式打印的结果。 如果您勾选复选框，则会在激活的视图中为所选的荷载工况和组合准备相应的图像。

除了当前视图外，还有七种标准视图可用于显示结果。

'带荷载'和'带缺陷'复选框控制是否在结果图中显示荷载图像和缺陷。

在'基本'选项卡中，您可以检查多打印的预览。

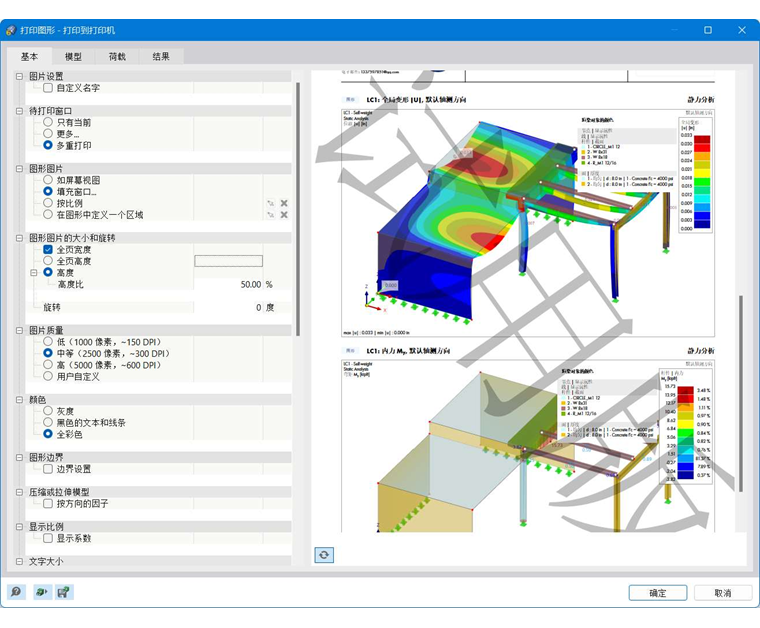

检查多重打印预览
