Aplicando el método de elementos finitos, se determinan los resultados para los nudos de la malla de EF. Estos valores en nudos se suavizan mediante un método de interpolación para que pueda ver una distribución continua de esfuerzos internos, deformaciones o tensiones en el gráfico.
Para abrir la configuración para el suavizado de resultados, haga clic en Suavizado de resultados en el menú Cálculo. En el cuadro de diálogo 'Suavizado de resultados', puede ajustar el suavizado para los resultados de superficies y sólidos.
Superficies

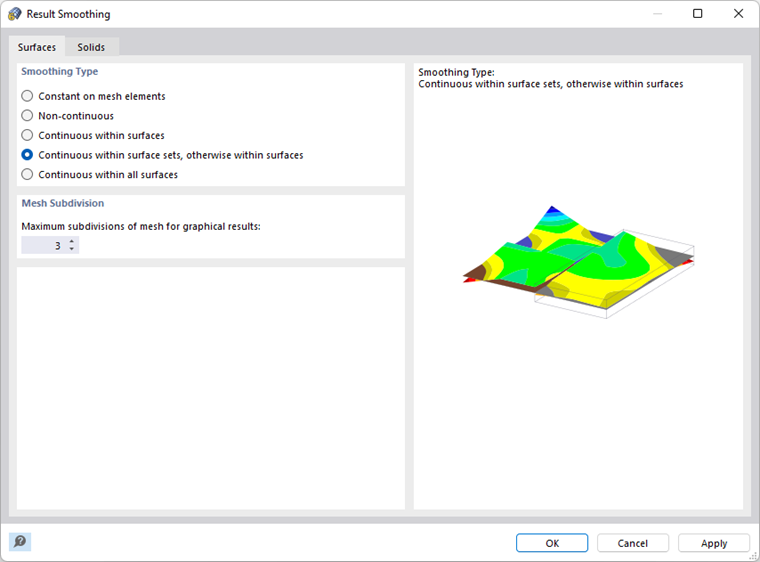

La pestaña Superficies controla si se interpolan los resultados de la superficie y cómo.
Tipo de suavizado
Las opciones individuales se ilustran en el siguiente ejemplo.

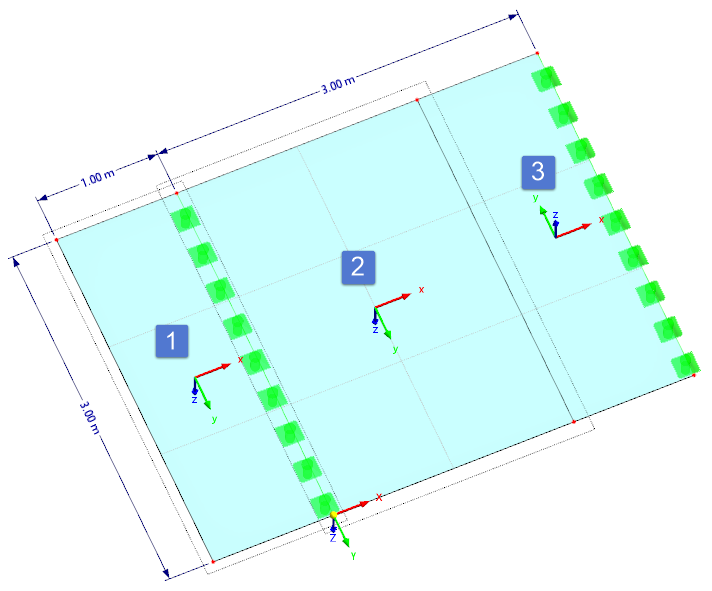

Una placa de acero con un espesor de 3 cm, incluido el voladizo, se apoya simplemente en dos líneas. La placa no está modelada por una superficie completa, sino por tres superficies con las mismas propiedades que se encuentran una al lado de la otra. Los ejes z locales de las superficies entre los apoyos (números 2 y 3) están dirigidos en direcciones opuestas. Las dos superficies en el área de apoyo (núm. 1 y núm. 2) con ejes alineados se combinan en un Conjunto de superficies.
La placa de acero se tensa solo por su propio peso. La longitud de EF es 1 m. Este tamaño de elemento ciertamente no proporciona resultados precisos; su única finalidad es ilustrar las visualizaciones de resultados de los suavizados individuales.
Constante en elementos de malla

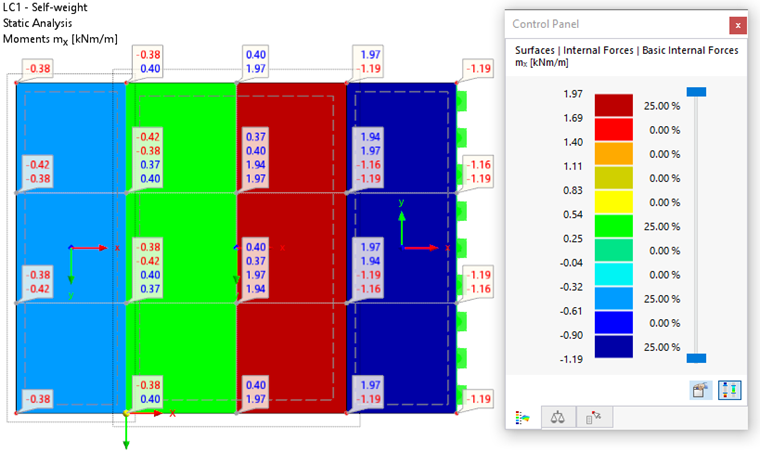

Los valores de los nudos de EF se promedian y visualizan como distribuciones constantes en cada elemento. Este tipo de suavizado de resultados se recomienda para Modelos de materiales plásticos.
Discontinuo

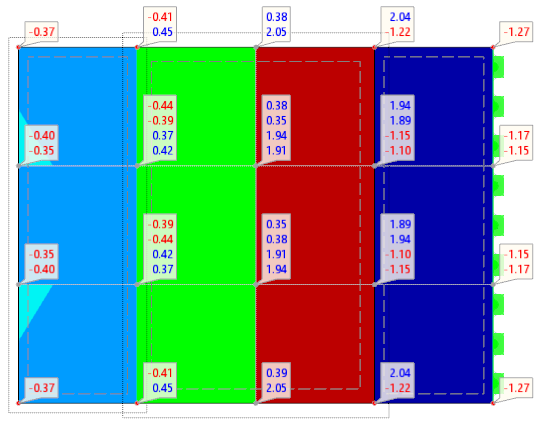

La pantalla muestra los valores de los nudos de EF resultantes de los desplazamientos y giros de cada elemento. Por lo tanto, se muestran varios valores para cada nudo de EF.
Para la representación gráfica, se coloca una superficie a través de los valores de las esquinas de cada elemento. Dado que no se tienen en cuenta los resultados de los elementos adyacentes, existe una distribución discontinua (consulte la superficie en voladizo).
Continuo dentro de las superficies

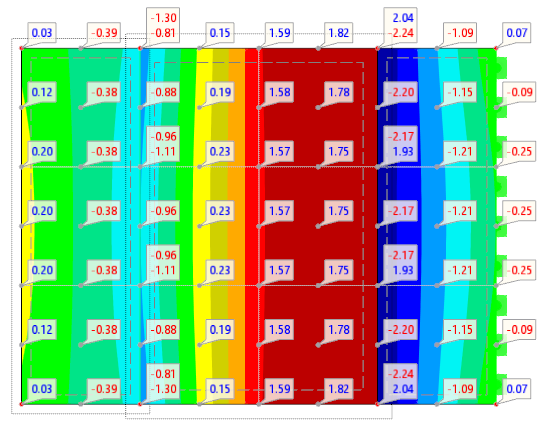

Los resultados en puntos de rejilla muestran cómo se interpolan los valores de los nudos de EF. El promedio termina en el contorno de la superficie. Esto puede dar lugar a discontinuidades entre superficies adyacentes; por ejemplo, a lo largo del área de apoyo de la superficie en voladizo. Sin embargo, la separación es correcta para los resultados entre los apoyos porque los momentos de las dos superficies tienen diferentes signos algebraicos.
Continuo dentro de los conjuntos de superficies o dentro de las superficies

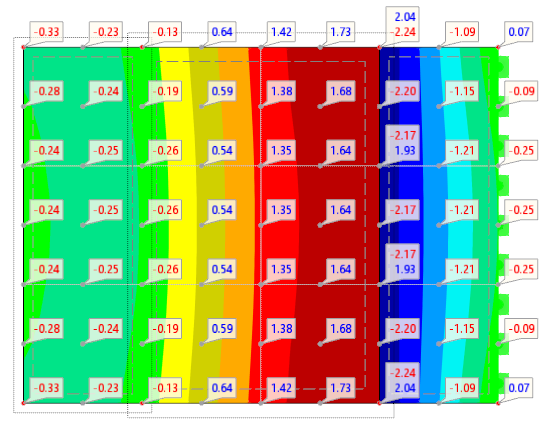

Los valores de los nudos de EF se promedian por separado para cada superficie. Si hay Conjuntos de superficies, la interpolación también tiene en cuenta las áreas adyacentes de las superficies incluidas en el conjunto de superficies. Así, como se muestra en el ejemplo, se determina el efecto continuo de las superficies en el área de apoyo.
Esta opción de suavizado se establece de forma predeterminada ya que en la mayoría de los casos ofrece los mejores resultados.
Continuo dentro de todas las superficies

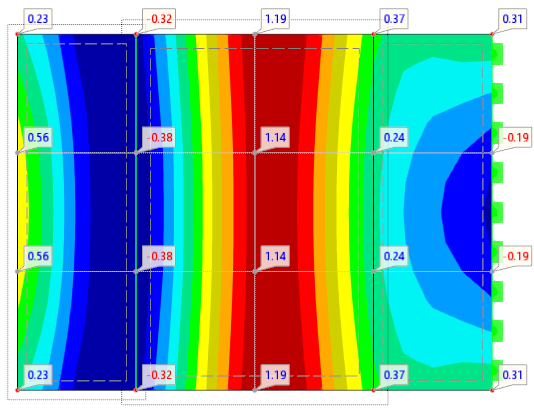

Este modo de visualización promedia los valores más allá de los límites de la superficie. Conduce a una distribución continua entre superficies contiguas, lo que no es correcto para nuestro ejemplo.
Para este tipo de visualización, se debe cumplir cada una de las siguientes condiciones para evitar que se muestren diagramas de resultados incorrectos:
- Los sistemas de ejes de las superficies están alineados en la misma dirección.
- Como máximo, dos superficies son adyacentes.
- Las superficies descansan sobre un plano simple.
- La línea de contorno no tiene articulación lineal.
Subdivisión de mallas
Las 'Subdivisiones máximas de la malla' describen la precisión con la que se determinan las distribuciones gráficas en los elementos finitos.

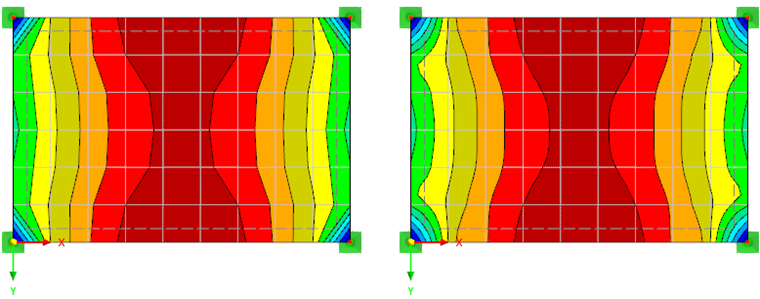

En el siguiente ejemplo, se comparan las curvas de los momentos del área mx con las divisiones '0' y '3'.
Sólidos

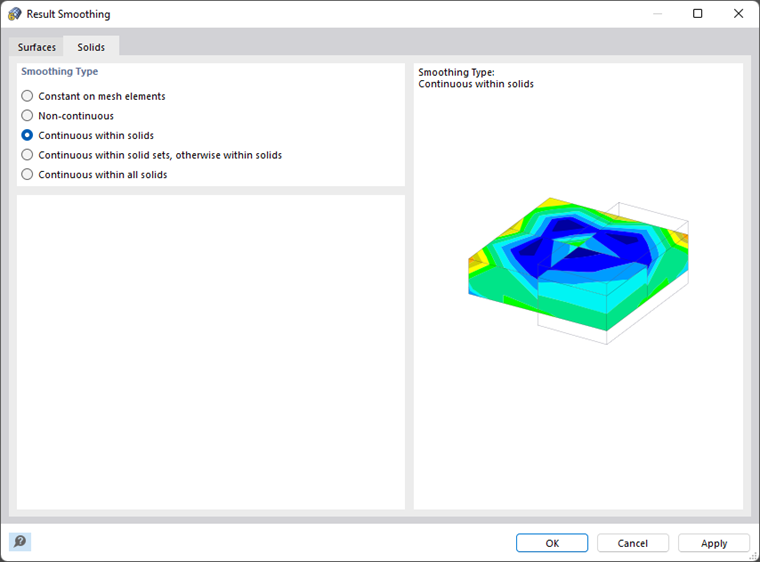

La pestaña Sólidos controla si se interpolan y cómo se interpolan los resultados disponibles en las superficies de contorno del sólido.
Las funciones de las opciones disponibles en la sección de diálogo 'Tipo de suavizado' corresponden a las descritas para .
