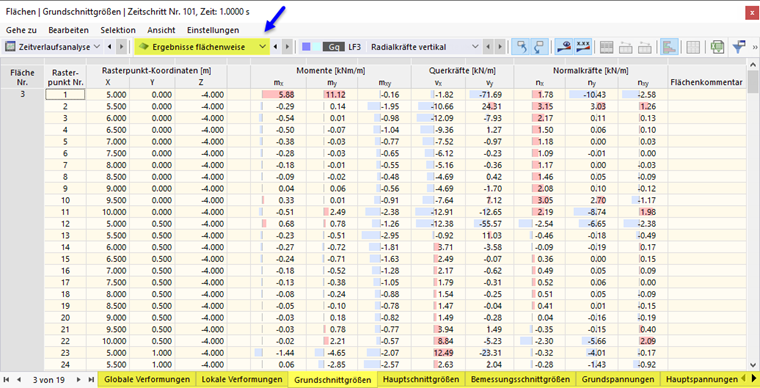

In der Tabellen-Ergebniskategorie Ergebnisse flächenweise werden die numerischen Ergebnisse aufgelistet, die in den Rasterpunkten der einzelnen Flächen vorliegen. Die Ergebnisse sind nach Flächennummern sortiert.
Verformungen
Die Verformungen der Flächen werden sowohl auf die globalen Achsen als auch auf die lokalen Flächenachsen bezogen ausgegeben. Sie können die grafische Darstellung über die Navigator-Kategorien 'Globale Verformungen' und 'Flächen' → 'Lokale Verformungen' steuern. In der Tabelle sind die entsprechenden Ergebnisse in den Registern 'Globale Verformungen' und 'Lokale Verformungen' aufgelistet.
Schnittgrößen
Die Flächenschnittgrößen sind in drei Kategorien unterteilt:
- Grundschnittgrößen: Schnittgrößen in Richtung der Flächenachsen
- Hauptschnittgrößen: Schnittgrößen in Richtung der Hauptachsen
- Bemessungsschnittgrößen: Schnittgrößen nach DIN V ENV 1992-1-1 [1] Anhang 2, A 2.8 und A 2.9
Legen Sie in der Navigator-Kategorie 'Flächen' → 'Schnittgrößen' die Ergebnisart für die grafische Darstellung fest. In der Tabelle sind die Flächenschnittgrößen in den Registern 'Grundschnittgrößen', 'Hauptschnittgrößen' und 'Bemessungsschnittgrößen' aufgelistet.
Spannungen
Die Flächenspannungen sind in vier Kategorien unterteilt:
- Grundspannungen: Spannungen in Richtung der Flächenachsen
- Hauptspannungen: Spannungen in Richtung der Hauptachsen
- Elastische Spannungskomponenten: Spannungsanteile aus Biegemomenten und Membrankräften
- Vergleichsspannungen: Kombination der Grundspannungen nach von Mises, Tresca, Rankine oder Bach
Legen Sie in der Navigator-Kategorie 'Flächen' → 'Spannungen' die Ergebnisart für die grafische Darstellung fest. In der Tabelle sind die Flächenspannungen in den Registern 'Grundspannungen', 'Hauptspannungen', 'Elastische Spannungskomponente' und 'Vergleichsspannungen' aufgelistet.
Verzerrungen
Die Flächenverzerrungen sind in vier Kategorien unterteilt:
- Grundgesamtdehnungen: Verzerrungen in Richtung der Flächenachsen
- Hauptgesamtdehnungen: Verzerrungen in Richtung der Hauptachsen
- Maximale Gesamtdehnungen: Extremwerte der Verzerrungen
- Vergleichsgesamtdehnungen: Kombination der Grundgesamtdehnungen nach von Mises, Tresca, Rankine oder Bach
Legen Sie in der Navigator-Kategorie 'Flächen' → 'Verzerrungen' die Ergebnisart für die grafische Darstellung fest. In der Tabelle sind die Flächenverzerrungen in den Registern 'Grundgesamtdehnungen', 'Hauptgesamtdehnungen', 'Maximale Gesamtdehnungen' und 'Vergleichsgesamtdehnungen' aufgelistet.
Kontaktspannungen
Für Flächen, die mit einem Flächenlager versehen sind, können Sie im Navigator und in der Tabelle die 'Kontaktspannungen' anzeigen lassen.
