Tabellenwerte

Das Register Tabellenwerte steht zur Verfügung, wenn Sie den Analysetyp Zeitverlaufsanalyse ❘ Zeitdiagramm ausgewählt haben.

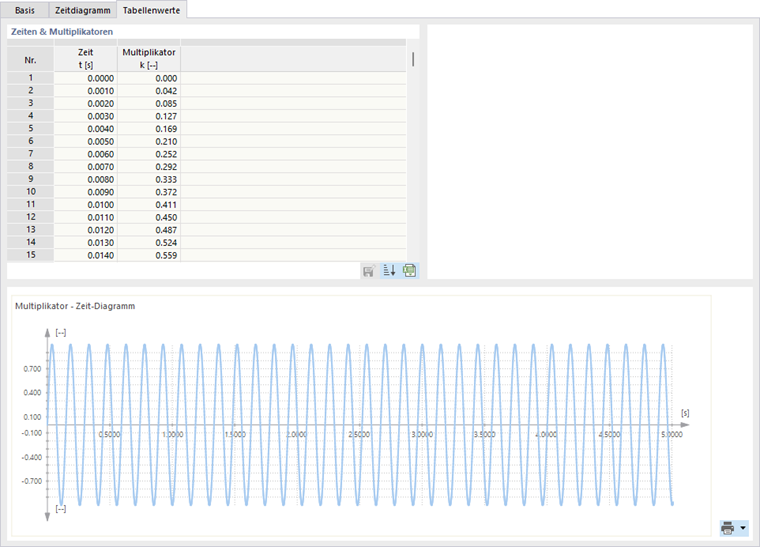

Tabellenwerte des Zeitdiagramms

Zeiten & Multiplikatoren

In diesem Abschnitt wird das im Register Zeitdiagramm ausgewählte Diagramm in tabellarischer Form dargestellt. Sie können für jeden Zeitschritt den zugehörigen 'Multiplikator' – den Faktor des Lastwertes – ablesen.

Mit der Schaltfläche haben Sie die Möglichkeit, die Tabellenwerte nach Excel zu exportieren.

Diagramm

Der untere Abschnitt zeigt das Zeitdiagramm in grafischer Form. Wenn Sie in der Tabelle eine Zeile selektieren, wird die entsprechende Stelle im Diagramm gekennzeichnet. Umgekehrt können Sie auch eine Stelle des Graphen anklicken, um oben die zugehörigen Tabellenwerte einzustellen.
