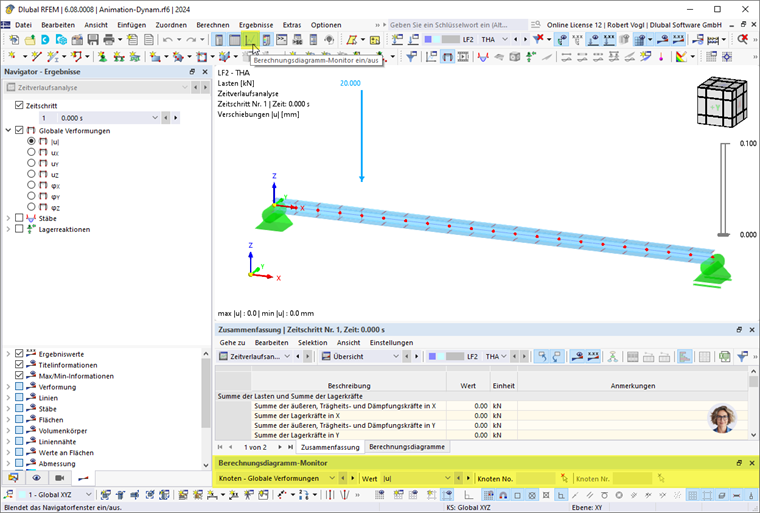

Der Berechnungsdiagramm-Monitor ermöglicht es, die Ergebnisse eines Knotens direkt als Funktion über die Zeit darzustellen, ohne vorher ein oder mehrere Berechnungsdiagramme definieren zu müssen. Diese Funktion können Sie über die Schaltfläche
in der Symbolleiste aufrufen.
In der Standardeinstellung befindet sich der Berechnungsdiagramm-Monitor unterhalb der Tabelle. Sie können ihn passend platzieren, indem Sie seine Titelleiste mit der Maus greifen und ihn verschieben. Passen Sie danach die Fenstergröße an.

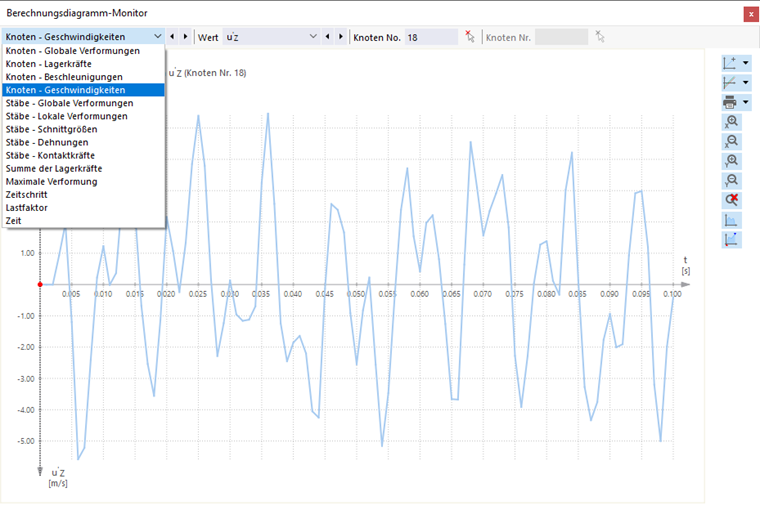

Wählen Sie in der ersten Liste links die Ergebnisart aus. Legen Sie dann in der zweiten Liste ('Wert') fest, welche Ergebniswerte dargestellt werden sollen. Tragen Sie die Nummer des relevanten Knotens ein oder bestimmen ihn mit der Schaltfläche
grafisch am Modell.
Mit den Schaltflächen am rechten Rand können Sie die Darstellung anpassen. Die Funktionen sind im Kapitel Antwortspektrum beschrieben.
